贸易结算流量积算仪 YR-GFQ

2018/9/4 21:52:25 人评论 次浏览 分类:流量积算仪  仪表地址:http://yunrun.com.cn/product/947.html

贸易结算流量积算仪有下限流量计费、流量超限计费、信号断线补偿、停电流量补偿、掉电记录、分时段计费、定时抄表、预付费管理、参数密码保护、流量累积等贸易结算功能,YR-GFQ系列贸易结算流量积算仪引入商业结算算式,核算公式采用国际标准规范规则,以小于0.2%精度精确测量蒸汽、压缩空气、热水等介质流量累积和贸易累积,轻松适配各种流量传感器。

YR-GFQ贸易结算流量积算仪/记录仪兼容通用型流量积算仪所有功能,主要用于各行业区域流量贸易结算、蒸汽流量计量、集中供热等要求高精度、高可靠性、有特殊功能要求的流量测量和流量累积。贸易结算积算仪配置32位ARM微处理器、高速AD和大容量存储器,采用了进口器件、SMT工艺和多重保护和隔离设计生产,仪表抗干扰能力强,可靠性高;记录仪型贸易结算流量积算仪带USB数据转存功能,存储时间最长可达720天;可通过U盘和上位机分析软件随时调阅过程量变化的历史曲线或数据;可与各种流量传感器配套使用,让流量测量值精确、公平、安全稳定。

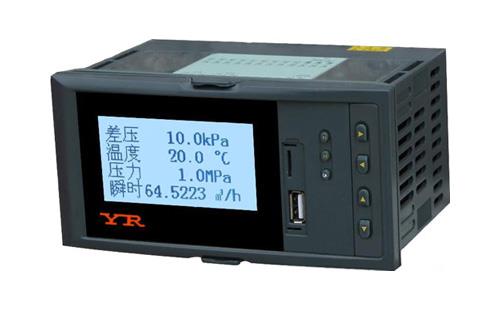

贸易结算流量积算仪
贸易结算流量积算仪特点
1、引入商业结算算式,核算公式采用国际标准规范规则,兼容通用流量积算仪功能
2、为流量贸易结算量身定制的人性化特殊功能,满足公平、精确、稳定、安全的计量要求:
下限流量计费功能
实际流量远低于能保证测量精确度的最小流量时,将导致流量计无输出(如涡街流量计)或输出信号被当作小信号予以切除(如差压流量计),这对供方不利也有失公平。处理方法为针对某一具体流量计量设备供需双方根据流量测量范围和能够达到的范围度,约定某一流量值为“约定下限流量”后,流量累计方法为:瞬时流量小于“约定下限流量”时,贸易结算流量积算仪累积流量等于上次累积值加上“约定下限流量”,瞬时流量大于“约定下限流量”时,贸易结算流量积算仪累积流量等于上次累积值加上瞬时流量。

①流量超限计费功能
如果实际流量超过流量计设定范围,一般导致流量计计量值偏低,还可能影响供方提供的流体品质、直接影响供方利益和其他用户利益。为鼓励需方计划用能和保证供方提供流体品质,供需双方可约定“最大流量值”和“超用费率”,流量累计方法为:当瞬时流量大于“约定最大流量值”时,贸易结算流量积算仪累积流量=上次累积值+超用费率×(瞬时流量-约定最大流量值)+约定最大流量值。

②信号断线补偿功能
如果需要通过温压补偿方式测量某一介质流量,补偿信号参与流量计算,假如温压补偿信号断线将直接影响流量测量结果和真实性。为确保测量准确和公平,供方和需方可约定某一值为“压力断线值”或“温度断线值”,在流量计量设备正常运行中出现压力补偿信号或温度补偿信号断线时,贸易结算流量积算仪按照双方约定的“压力断线值”和“温度断线值”进行补偿和流量计算。

③停电流量补偿功能
流量计量设备在正常运行过程中,如果出现流量积算仪掉电不能工作,原流量累计值保持但不能累计掉电时间段流量。供方和需方可以约定某一值为“流量停补值”,贸易结算流量积算仪流量累计方法为:停电期间补足的累积流量=流量停补值×停电时间长度。

④分时段计费功能
供方和需方共同约定“峰值起止时间”、“谷值起止时间”、“峰值单价”和“谷值单价”,贸易结算流量积算仪就能以“峰值”、“谷值”和“平常”三种状态按不同时间段和不同费率计费。

⑤预付费管理功能
贸易结算流量积算仪输入需方购买的预付费流量计费值,并开启定量控制功能,当需方实际使用流量超过预付费流量计费值时,仪表会提供一个开关量输出,用于报警提示或其他用途。

⑥掉电记录功能
贸易结算流量积算仪具有掉电和上电时间记录、总掉电时间和总掉电次数记录功能,用户可通过按键操作查看但不能擦除,具有非常好的防盗作用。掉电期间供方和需方可使用掉电流量补偿功能进行流量贸易结算。

⑦定时抄表功能
预先设置好报表起止时间,贸易结算流量积算仪可按时报表、班报表(每日最多设置3个班)、日报表、月报表显示相关流量累计数据。

⑧仪表参数密码保护
贸易结算流量积算仪密码保护不同于常规流量积算仪,内部分别设置供方密码和需方密码,由供方和需方分别持有,只有同时正确输入供方和需方密码才能修改仪表内部设置参数,单方面不可以修改仪表内部参数,可有效避免仪表参数被单方面修改而导致测量值争议。

3、贸易结算流量积算仪精度0.2%
仪表常规供货为0.2%精度,所有输入信号均为标准电流或电压信号时,可定制0.1%精度仪表
4、高可靠性、极低温度漂移(整机温漂≤50PPM/℃)
5、仪表在电路设计和构造设计都做了抗干扰处理,输出、输出、电源光电隔离,可长期可靠、稳定运行于强复杂工况
6、采用查表法密度补偿
仪表通过查表法进行密度补偿,全自动对过热蒸汽、饱和蒸汽等进行精度极高的积算控制
7、参数设置永久保存
特殊设计的WDT电路,上电复位电路和断电数据保护电路确保仪表通电运行正常;断电数据不丢失,断电数据保护不用后备电源
8、支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议
9、支持RS232C打印功能,贸易结算流量积算仪具有手动打印和定时打印功能
10、记录仪型贸易结算流量积算仪带USB数据存储功能和SD卡扩展功能
11、贸易结算流量积算仪具有模拟量变送输出和继电器触点输出
12、3.5英寸128×64高分辨率点阵式白屏黑字液晶屏显示参数、棒图和曲线

贸易结算流量积算仪选型表

YR-GFQ□□-□□-□□□-□-□-□-□ 

选型代码

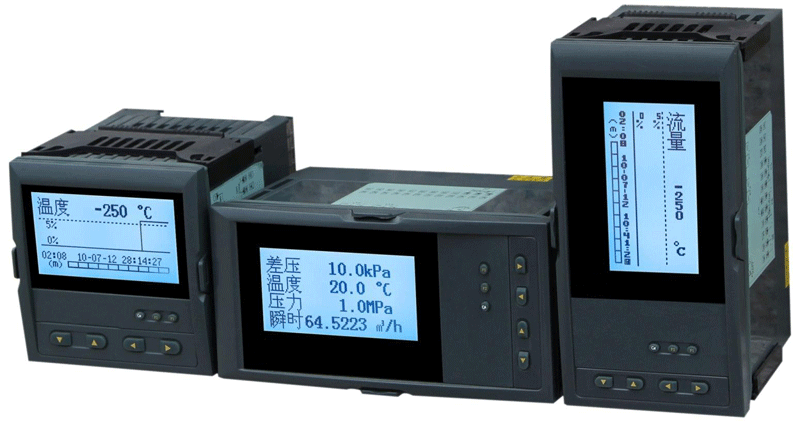

仪表外形尺寸

说明

80

160×80mm

横式贸易结算流量积算仪

S80

80×160mm

竖式贸易结算流量积算仪

90

96×96mm

方形贸易结算流量积算仪

R80

160×80mm

横式贸易结算流量积算记录仪

RS80

80×160mm

竖式贸易结算流量积算记录仪

R90

96×96mm

方形贸易结算流量积算记录仪

选型代码

控制作用

说明

1

无补偿



2

带温压补偿



选型代码

通信方式



0

无通信



2

RS232通信



3 R232C打印口 直接配接SP-A40SH系列串行打印机

4

RS422通信



8

RS485通信



选型代码

仪表变送输出

说明

0

无变送输出



1

1路变送输出

备注1

2

2路变送输出

备注1

3

3路变送输出

备注1

4

4路变送输出

备注1

5

5路变送输出

备注1

6

6路变送输出

备注1

选型代码

流量信号输入类型

说明

A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
M 0-20mA
F 频率输入

选型代码

压力补偿信号输入类型

说明

N 无压力补偿
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
M 0-20mA
E 0-10V(特殊定制输入)

选型代码

温度补偿输入类型

说明

N 无温度补偿
A 4-20mA
B 0-10mA
C 1-5V
D 0-5V
G Pt100输入
E E型热电偶输入
K K型热电偶输入

选型代码

报警输出

说明

N

无报警

标准出厂配置

1

1路报警输出

备注1

2 2路报警输出 备注1
3 3路报警输出 备注1
4 4路报警输出 备注1
5 5路报警输出 备注1

6

6路报警输出

备注1

选型代码

馈电输出

说明

N 无馈电输出 标准出厂配置

P

1路DC24V馈电输出

2P

2路DC24V馈电输出

2P(12/24)

1路DC12V输出;二路DC24V输出

选型代码

仪表选件

说明

N 无选件 标准出厂配置
U 带U盘 仅记录仪时选用
SD 带SD存储卡

仅记录仪时选用

选型代码

仪表供电方式

说明

W

DC24V供电



T

交流/直流 100-240V供电

标准出厂配置



备注1:
贸易结算积算仪变送输出与报警输出可组合,变送输出+报警输出≤6;如果仪表选择频率信号输入时,变送输出最多只能选择两路,变送输出+报警输出≤4。

贸易结算流量积算仪接线图

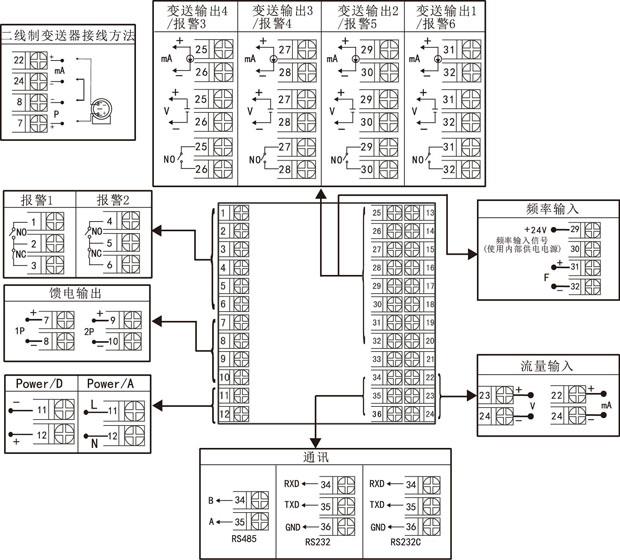

1、不带补偿贸易结算流量积算仪
无补偿贸易结算流量积算仪接线图

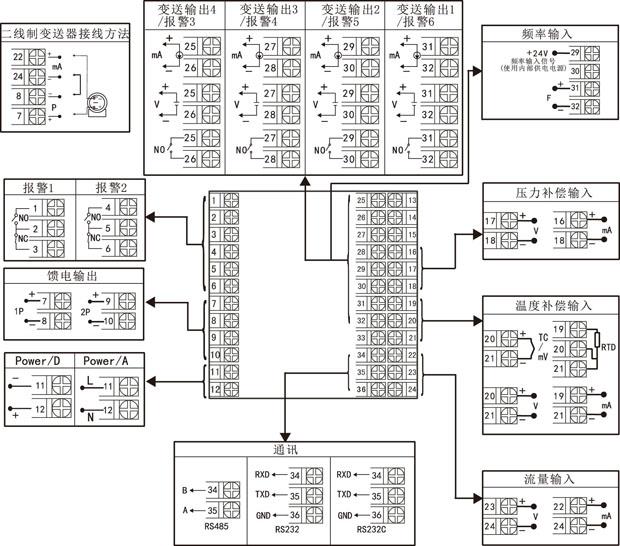

2、温压补偿贸易结算流量积算仪
带温压补偿贸易结算流量积算仪接线图

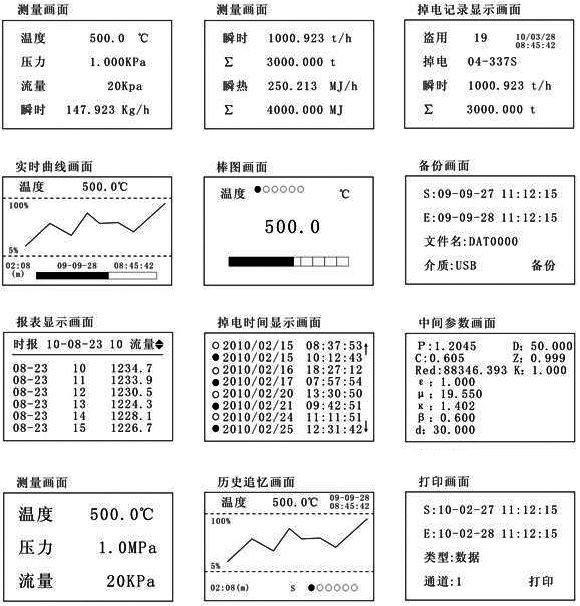

贸易结算流量积算仪简易画面指示

测量显示一屏画面                                               测量显示二屏画面
贸易结算流量积算仪测量显示一屏画面                                             贸易结算流量积算仪测量显示二屏画面
