液晶液位-容积控制仪 SWP-LCD-NH80

2016/7/28 1:12:24 人评论 次浏览 分类:流量积算仪  仪表地址:http://yunrun.com.cn/product/150.html

SWP-LCD-NH801、SWP-LCD-NH803液晶液位-容积控制仪采用查表法对各种形状罐体进行液位-容积转换测量控制。

液晶液位-容积控制仪
特点
1、有极宽的显示测量范围,可显示整五位的液位测量值及整六位的容积测量值(0--99999字)
2、SWP-LCD-NH80采用查表法进行运算,可对无规则罐体实现高精度的液位-容积转换控制。
3、多功能的显示画面:SWP-LCD-NH80配有40×70mm带背光的点阵式液晶图形显示板,可以集中显示是中文菜单、测量值数据、曲线图表数据涵义、工程单位、百分比棒图、报警状况等。
4、便捷的操作界面
(1)快捷的中文菜单,提示用户逐级完成参数设定
(2)明确的中文信息,标识显示数据的工程涵义
(3)丰富的图形画面,提供需要显示的参数组合
(4)轻触式面板按键,方便用户进行各种的操作
5、液晶液位-容积控制仪可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。


液晶液位-容积控制仪选型表
SWP-LCD-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
NH80                             160×80mm液位-容积控制仪,横式
NHS80                           80×160mm液位-容积控制仪,竖式
NHR80                           160×80mm带记录液晶液位-容积控制仪,横式
NHRS80                         80×160mm带记录液晶液位-容积控制仪,竖式
②控制作用
1                                    单显示,无报警输出
3                                    显示+报警输出
③通讯方式
0                                    无通讯
2                                    RS232通讯
3                                    打印接口
4                                    RS422通讯
8                                    RS485通讯
④测量值变送输出方式
0                                    无输出
2                                    4-20mA变送输出
3                                    0-10mA变送输出
4                                    1-5V变送输出
5                                    0-5V变送输出
⑤测量值输入类型
A                                    4-20mA
B                                    0-10mA
C                                    1-5V
D                                    0-5V
R                                    用户指定特殊输入
⑥第一报警
N                                   无报警
H                                  上限报警
L                                   下限报警
⑦第二报警
N                                   无报警
H                                   上限报警
L                                    下限报警
⑧馈电输出
N                                   无DC24V馈电输出
P                                    DC24V馈电输出
⑨供电方式
省略                               AC220V供电
W                                   DC24V供
T                                    AC90-265V供电(开关电源)

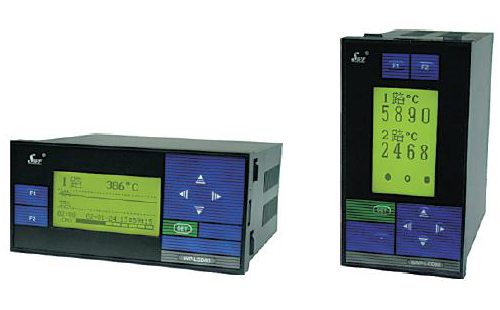

液晶液位-容积控制仪 SWP-LCD-NH80                               液晶液位-容积控制仪 SWP-LCD-NHS80

液晶液位容积控制仪接线图
