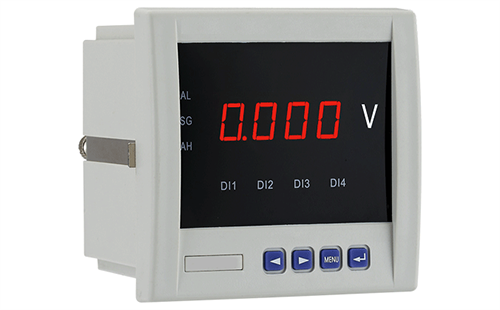

单相电压表用于高低压配电系统的单相电压测量，电压表精度高、性能稳定、抗干扰性能强，三种外形尺寸，可直接替代指针电压表。该单相电压表支持支持开关量输入、继电器输出、模拟量输出及通讯更广泛的适用于各种控制系统(SCADA、DCS等)。
单相电压表参数
1、数显电压表精度等级：0.2%精度
2、电压测量输入
①电压：额定值AC100V、AC500V
②过负荷：持续/1.2倍，瞬时/电压2倍(10秒)；
③阻抗＞300kΩ；
3、频率：50/60Hz±10%
4、电源：AC/DC100-240V
5、单相电压表功耗：≤5W
6、单相电压表输出
①数字量(选配附加功能)：RS485接口，Modbus RTU协议
②模拟量(选配附加功能)：1路4-20mA模拟量隔离输出
7、工作条件：环境温度：-10～50℃，相对湿度≤93%,无腐蚀气体场所，海拔高度≤2500米
8、数显电压表绝缘电阻(输入/输出/电源之间)：≥100MΩ
9、电压表绝缘强度(输入/输出/电源之间)：1500Vrms(1min，无火花)
9、单相电压表结构
①外壳：单相电压表外壳为ABS工程塑料
②面板：亚克力有机玻璃面板
③按键：按键数量4个，硅胶按键
10、数显电压表显示方式：1排4位数码管显示
11、电流表外形
①YR-GFU-5K1外形尺寸：96×48×85mm(高×宽×深) ；开孔尺寸：92×45mm(高×宽)
②YR-GFU-9K1外形尺寸：96×96×85mm(高×宽×深)；开孔尺寸：92×92mm(高×宽)
③YR-GFU-BK1外形尺寸：160×80×142mm(高×宽×深)；开孔尺寸：152×76mm(高×宽)
单相电压表选型
YR-GF①-②③④⑤⑥-⑦⑧-⑨-⑩
①功能代号
[U]：电压参数测量
②单相电压表外形
[5]：外形尺寸：96×48×85mm(高×宽×深)/开孔尺寸：92×45mm(高×宽)
[9]：外形尺寸：96×96×85mm(高×宽×深)/开孔尺寸：92×92mm(高×宽)
[B]：外形尺寸：160×80×142mm(高×宽×深)/开孔尺寸：152×76mm(高×宽)
③产品设计序号
[K]：功能增强型
④参数显示个数
[1]：1个参数测量及显示
⑤通讯接口(160×80mm仪表通讯和变送输出不能同时存在；96×96mm和96×48mm仪表通讯和变送输出可以复选)
[N]：无通讯
[C]：RS485通讯
⑥变送输出(160×80mm仪表通讯和变送输出不能同时存在；96×96mm和96×48mm仪表通讯和变送输出可以复选)
[N]：无变送输出
[1M]：1路4-20mA变送输出(RL≤500Ω)
[2M]：1路0-10mA变送输出(RL≤1000Ω)
[2M]：1路0-20mA变送输出(RL≤500Ω)
[1V]：1路1-5V变送输出(RL≥250kΩ)
[2V]：1路0-5V变送输出(RL≥250kΩ)
[1X]：1路其他(用户指定输出)
⑦电压输入信号类型
[1]：AC0-100V
[2]：AC0-500V
⑧电流输入信号类型
[N]：无电流信号输入
⑨报警
[N]：无报警
[2]：2限报警
⑩仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
单相交流电压表订货须知
用户在订货前，请确认以下项目：
①测试参数的范围满足订货产品的量程要求，其它测试范围必须订货时声明；
②工作电源：AC/DC100-240V 50/60Hz；DC20-29V；
③扩展功能：模拟量输出；两路继电器输出；RS485、RS232串型通讯口。
单相交流电压表怎样接线？
