单相功率因素表适用于AC220V配电系统的交流功率因数参数测量。单相功率因素表YR-GFF系列输入变比可调，支持继电器报警输出、模拟量输出及RS485通讯，提供4种不同的安装尺寸，可直接替代模拟指针单相功率因素表，更广泛的适用于各种控制系统(SCADA、DCS等)。单相功率因素表基于最新MCU微处理器技术和模块化结构，仪表具备高抗干扰性、高稳定性和高精度特点，单相功率因素表价格厂家更实惠。

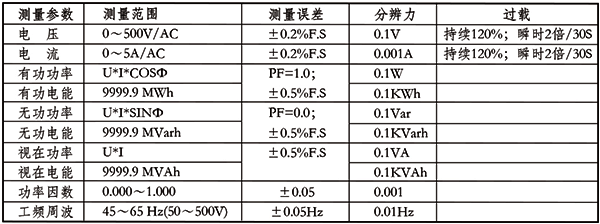

单相功率因素表技术指标
1、精度等级：±0.05(分辨力：0.001；测量范围：0.000~1.000)
2、电源：AC/DC80-240V
3、频率：50-60Hz±10%
4、测量输入
①电压：额定值/AC 0-100V或AC 0-500V；过负荷/持续1.2倍；瞬时：电压2倍(10秒)；功耗＜1VA；阻抗＜300kΩ
②电流：额定值/AC 0-1A或AC 0-5A；过负荷/持续1.2倍；瞬时：电流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
5、功耗：＜5VA
6、单相功率因素表输出
①数字量：RS485接口，Modbus-RTU协议
②开关量：2路开关量报警
③模拟量：1路4-20mA或0-20mA模拟量输出
7、工作条件：环境温度：-10～50℃，湿度≤93%,无腐蚀气体场所，海拔≤2500米
8、绝缘电阻：≥100MΩ
9、结构：单相功率因素表外壳为ABS工程塑料；亚克力有机玻璃面板；硅胶按键4个
10、显示方式：1排5位数码管显示

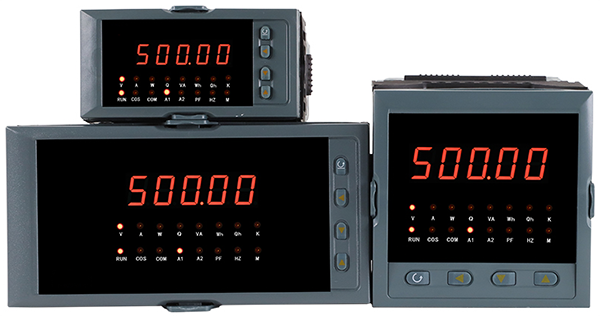

11、单相功率因数表外形及开孔尺寸
①外形尺寸160×80×130mm(高×宽×深)；开孔尺寸152×76mm
②外形尺寸96×96×85mm(高×宽×深)；开孔尺寸92×92mm
③外形尺寸96×48×85mm(高×宽×深)；开孔尺寸92×45mm
④外形尺寸80×80×95mm(高×宽×深)；开孔尺寸76×76mm
单相功率因素表选型
YR-GF①-②③④⑤⑥⑦⑧-⑨⑩-⑪-⑫
①电力仪表功能
[H]：功率因素参数测量
②单相功率因素表外形
[3]：外形尺寸80×80mm
[5]：外形尺寸96×48mm
[9]：外形尺寸96×96mm
[A]：外形尺寸160×80mm
③产品设计序号
[S]：多功能仪表设计序号
④参数显示个数
[1]：显示1个参数(标准出厂配置)
⑤电网类型
[2]：单相
⑥通讯接口(160×80mm仪表通讯和变送输出不能同时存在；96×96mm、96×48mm和80×80mm仪表通讯和变送输出可以复选)
[N]：无通讯
[C]：RS485通讯
⑦变送输出(160×80mm仪表通讯和变送输出不能同时存在；96×96mm、96×48mm和80×80mm仪表通讯和变送输出可以复选)
[N]：无变送输出
[1M]：1路4-20mA变送输出(RL≤500Ω)
[2M]：1路0-10mA变送输出(RL≤1000Ω)
[3M]：1路0-20mA变送输出(RL≤500Ω)
[1V]：1路1-5V变送输出(RL≥250kΩ)
[2V]：1路0-5V变送输出(RL≥250kΩ)
[1X]：1路其他(用户指定输出)
⑧累积脉冲输出
[N]：无累积脉冲输出
⑨电压输入信号类型
[1]：0-100VAC
[2]：0-500VAC
⑩电流输入信号类型
[1]：AC0-1A
[2]：AC0-5A
⑪报警
[N]：无报警
[2]：2限报警
⑫仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
经典型号：YR-GFH-9S12C1MN-22-2T
单相功率因素表接线

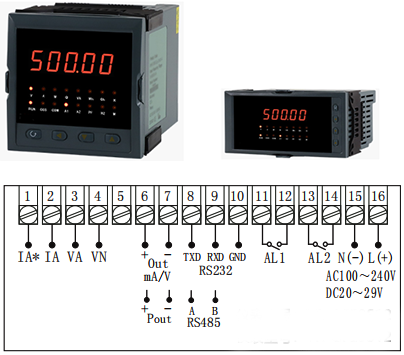

1、160×80mm外形单相功率因素表接线图

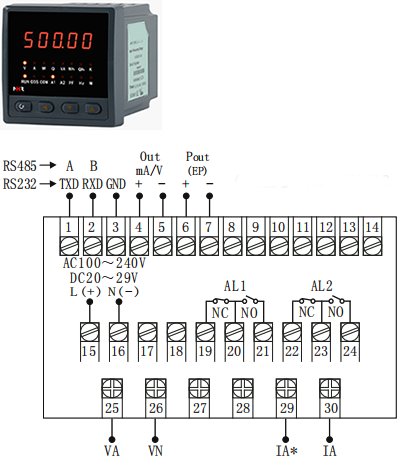

2、96×48mm、96×96mm外形单相功率因素表接线图

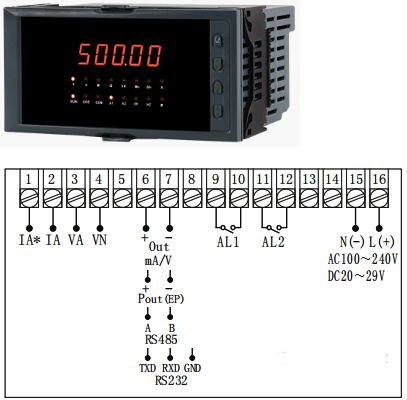

3、80×80mm外形单相功率因素表接线图
