低压无功功率自动补偿控制器

低压无功功率自动补偿控制器特点

◆多种电参量测量切换显示



低压无功功率自动补偿控制器技术指标
◆辅助电源：
①电源电压：AC220V、AC380V，允许波动±10%；
②电源频率：50Hz、60Hz；
③总功耗：小于8VA
◆信号输入：
①交流电压：额定220V(相电压)或380V(相电压)
②交流电流：额定值5A
③过载：电压1.2倍连续，2倍持续30s；电流1.2倍连续，10倍持续5s
④交流频率：45-65Hz
⑤测温热电阻：Pt100
◆精确度等级：电流0.5级；电压0.5级；功率因素0.5级；有功功率1级；无功功率1.5级；温度3级
◆被测功率因素对应相位角：±180度
◆通讯：RS485或RS232
◆控制输出：8路或16路开关量输出，继电器容量AC250V/1A、DC30/1A
◆报警输出：1路报警，继电器容量AC250V/2A、DC30/2A
◆绝缘电阻：≥100MΩ
◆工频耐压：辅助电源和各输入线路端子组之间，试验电压为交流2.5kV/1min 50Hz
◆环境条件：工作温度-10~50℃；贮存温度-10~60℃,；湿度25%-85%，不结露
◆安装方式：标准卡入式



昌晖低压无功功率自动补偿控制器选型表

---

YR-GFB①-②③-④-⑤-⑥

---

①无功功率自动补偿控制器外形尺寸
[S]：120×120×115mm(开孔尺寸105×105mm)

---

②无功功率自动补偿控制器通选方式
[0]：无通讯
[2]：RS232(MOBUS RTU协议)
[8]：RS485(MOBUS RTU协议)

---

③控制输出
[08]：8路控制输出
[16]：16路控制输出

---

④报警输出
[N]：无报警输出
[1]：1限报警

---

⑤柜体温度监控
[N]：无温度监控
[T]：柜体温度监控(仪表不含测温Pt100热电阻)

---

⑥无功功率自动补偿控制器供电电源
[T1]：AC220V
[T2]：AC380V

---

低压无功功率自动补偿控制器接线图

①无功功率自动补偿控制器端子位置图



电气符号说明

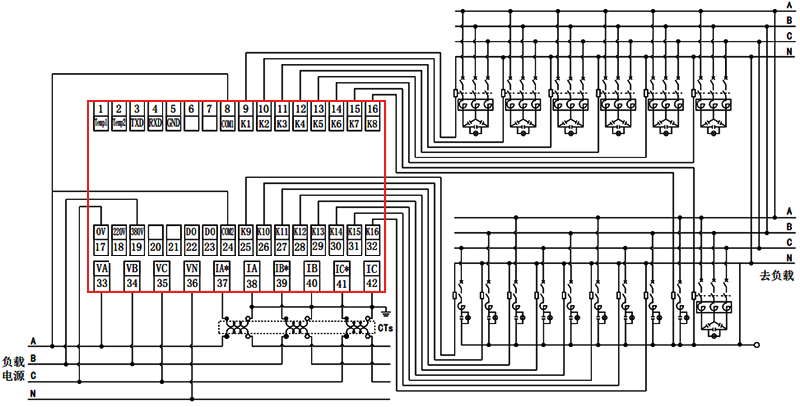

②低压无功功率自动补偿控制器接线图



说明：此接线图标注的无功补偿控制器供电电源为380V(无功补偿控制器供电电源为220V时，只要18号接B相，17号改为接零线N)。

低压无功功率自动补偿控制器控制策略说明
1、采用编码电力电容器组，无功功率自动补偿控制器将自动组合合适的容量进行控制，对于静态型控制器为了满足电磁兼容的要求或减少投入涌流，将以投入延时为时间间隔逐路投入；对于动态型控制器，一步到位投入。
2、由于切除电力电容器不会造成涌流的产生，如需要切除多组电容器组时将一步完成。
3、无功补偿控制器将尽力使用共补电力电容器来提高电网的功率因数。

无功功率自动补偿控制器过补偿与欠补偿
当所有电容器组都切除(指投切控制信号)，功率因数高于切除门限，过补偿灯将亮，出现这种现象的原因有以下几种：
1、电力电容器投切开关失去控制(开关常闭)；
2、电流信号的同名端或相位连接有错误；
3、切除门限预置太低；

当所有电容器组都已投入(指投切控制信号)，功率因数低于投入门限，欠补偿灯将亮，出现这种现象的原因有以下几种：
1、补偿容量不够；
2、电力电容器投切开关不受控制(开关常开)；
3、电流信号线连接错误；
4、电流信号互感器取样位置不对；
5、投入门限预置太高。

无功功率自动补偿控制器补偿参数的使用
1、无功补偿控制器补偿方案
补偿方案是指控制器输出共补路数和分补路数。用户在使用本控制器之前应根据补偿装置工作现场电力参数的特点首先确定补偿的总容量，然后确定共补总容量和分补总容量。
①根据共补总容量可确定共补电容器的只数，即共补输出回路。
②根据分补总容量可确定各相分补电容器的只数，即分补输出回路。
③根据共补输出回路和分补输出回路，就可以确定补偿方案。

举例1：某用户的补偿装置需要安装共补电容器组16只，由于3相负载非常平衡未使用分补电容器。那么此用户应选用16-0补偿方案，共补输出回路选16，分补输出回路选0。

举例2：某用户的补偿装置需要安装共补电容器组3只，由于3相负载中度不平衡每相各使用3只分补电容器。那么此用户应选用7-3补偿方案，共补输出回路选7，分补输出回路3。

举例3：某用户3相负载非常不平衡每相各使用5只分补电容器，共补电容器未使用。那么此用户应选用1-5补偿方案，共补输出回路选0，分补输出回路选5。

2、无功补偿控制器编码方式
为了适应电网负载大小变化而进行电容器容量大小搭配的方法被称为输出编码。本控制器提供了12种编码方式。与传统的固定容量的方式相比，优点如下：
①提高了电容器组和交流接触器的使用寿命；
②补偿效果更佳；
③避免了投切震荡。
