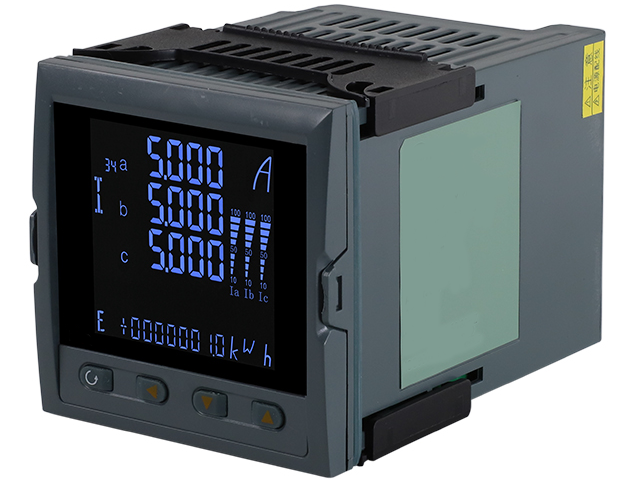

YR-GFE液晶多功能电力仪表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点。专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。科学的自诊断功能，可通过显示代码表明产品的故障。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
液晶多功能电力仪表技术参数
液晶多功能电力仪表与数码多功能电力仪表完全相同，可参阅http://yunrun.com.cn/product/833.html
液晶多功能电力仪表显示界面
液晶多功能电力仪表选型
YR-GF①-②③④⑤⑥-⑦⑧-⑨-⑩-⑪-⑪
①功能
[E]：智能可编程
②多功能电力仪表外形
[9]：96方形/外形尺寸：96×96×97mm；开孔尺寸：92×92mm
③功能说明
[S]：多功能电力仪表/基本功能：综合电参量显示
④参数显示方式
[Y]：LCD液晶显示(仪表外形为96×96×130mm)
⑤扩展功能(选件，复选)
[N]：无扩展功能
[C]：RS485通讯
[H]：谐波测量
[P01]：1路有功电能累积脉冲输出
⑥变送输出
[N]：无附加功能
[1M]：1路4-20mA变送输出
⑦：电压输入信号类型
[1]：0-100VAC
[2]：0-500VAC
⑧电流输入信号类型
[1]：AC1-5A
[2]：AC0-5A
⑨外部事件输入
[N]：无外部事件输入
⑩电网类型
[3]：三相三线制
[4]：三相四线制
⑪报警
[N]：无报警
[2]：2限报警
⑫仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
1、YR-GFE系列液晶多功能电力仪表可显示交流电压、交流电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素、工频周波。
2、液晶多功能电力仪表模拟量输出只能选择一路；电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
3、累积脉冲输出只能选择一路；
4、YR-GFE系列液晶多功能电力仪表无外部事件输入功能。
常用多功能电力仪表型号
YR-GFE-9SYCHP011M-22-N-4-2-T
多功能电力仪表接线图
多功能电力仪表可使用在三相三线制和三相四线制配电系统中，仪表接线存在差别，请注意正确接线。
1、液晶多功能电力仪表接线图
◆三相三线系统，多功能电力仪表接入无PT、无CT方式的接线图
◆三相三线系统，多功能电力仪表接入2PT、2CT方式的接线图
◆三相四线系统，多功能电力仪表接入无PT、无CT方式的接线图
◆三相四线系统，多功能电力仪表接入3PT、3CT方式的接线图
