单相电流表 YR-GFI

2018/1/26 2:42:47 人评论 次浏览 分类:电力仪表  仪表地址:http://yunrun.com.cn/product/834.html

单相电流表YR-GFI用于高低压电气系统单相电流参数测量,电流表基于最新MCU微处理器技术和模块化结构,单相电流表具备高抗干扰性、高稳定性和高精度等特点。电流表支持开关量输入、继电器输出、RS485通讯和6种安装尺寸,可直接替代模拟指针电流表,更广泛的适用于各种控制系统(SCADA、DCS等)。

单相电流表技术参数
1、电流表精度等级:0.5%精度
2、电流测量输入
①额定值 :AC1A、AC5A、DC1A、DC5A、DC0-75mV
②过负荷:持续:1.2倍   瞬时:电流10倍(5秒)
③功耗:<0.4VA
④阻抗:20MΩ
3、频率:50-60Hz±10%
4、电源:AC/DC80-270V
5、单相电流表功耗:<5VA
6、单相电流表输出
①数字量:RS485接口,Modbus-RTU协议

②开关量:4路开关量输入,干节点方式;2路开关量输入,干节点继电器
③模拟量:1路4-20mA模拟量输出
7、工作条件:环境温度:-10~50℃,相对湿度≤93%,无腐蚀气体场所,海拔高度≤2500米
8、仪表绝缘电阻:≥100MΩ
9、单相电流表结构
①外壳:仪表外壳为白色ABS工程塑料

②面板:亚克力有机玻璃面板
③按键:按键数量4个,硅胶按键
10、显示方式:1排4位数码管显示或LCD液晶显示
11、电流表外形
①替代42方形指针电流表数显电流表外形尺寸:120×120×75mm(高×宽×深) ;开孔尺寸:108×108mm(高×宽)

②替代06方形指针电流表数显电流表外形尺寸:80×80×75mm(高×宽×深);开孔尺寸:76×76mm(高×宽)
③替代96方形指针电流表数显电流表外形尺寸:96×96×75mm(高×宽×深);开孔尺寸:80×80mm(高×宽)
④替代72方形指针电流表数显电流表外形尺寸:72×72×75mm(高×宽×深);开孔尺寸:67×67mm(高×宽)
⑤替代99方形指针电流表数显电流表外形尺寸:48×48×75mm(高×宽×深);开孔尺寸:76×76mm(高×宽)
⑥数显电流表外形尺寸:96×48×75mm(高×宽×深);开孔尺寸:92×44mm(高×宽)

42方形单相电流表  06方形单相电流表  5槽形单相电流表
42方形单相电流表(120×120mm)              06方形单相电流表(80×80mm)                  5槽形单相电流表(96×48mm)
型号:YR-GFI-2L1和YR-GFI-2K1              型号:YR-GFI-3L1和YR-GFI-3K1               型号:YR-GFI-5L1和YR-GFI-5K1

96方形单相电流表  72方形单相电流表  99方形单相电流表
96方形单相电流表(96×96mm)                   72方形单相电流表(72×72mm)                 99方形单相电流表(48×48mm)
型号:YR-GFI-9L1和YR-GFI-9K1               型号:YR-GFI-AL1和YR-GFI-AK1             型号:YR-GFI-DL1和YR-GFI-DK1

5槽形液晶单相电流表96方形液晶单相电流表
5槽形液晶单相电流表(96×48mm)              96方形液晶单相电流表(96×96mm)
型号:YR-GFI-5L1Y                                   型号:YR-GFI-9L1Y

单相电表型号
YR-GF①-②③④⑤⑥-⑦


①代码                   功能代号
I                            电流参数测量
②代码                   仪表外形                                                                                说明
2                           数显电流表外形尺寸:120×120×75mm(高×宽×深)               开孔尺寸:108×108mm(高×宽)
3                           数显电流表外形尺寸:80×80×75mm(高×宽×深)                   开孔尺寸:76×76mm(高×宽)
5                           数显电流表外形尺寸:96×48×75mm(高×宽×深)                   开孔尺寸:92×44mm(高×宽)
9                           数显电流表外形尺寸:96×96×75mm(高×宽×深)                   开孔尺寸:80×80mm(高×宽)
A                           数显电流表外形尺寸:72×72×75mm(高×宽×深)                  开孔尺寸:67×67mm(高×宽)
D                           数显电流表外形尺寸:48×48×75mm(高×宽×深)                  开孔尺寸:76×76mm(高×宽)
③代码                   功能说明
L                           经济型数显表                  注1:经济型单相电流表纯显示,不能选择“附加功能”选项
K                          可编程数显表
④代码                  参数显示个数
1                          1个参数测量及显示
⑤代码                  显示方式
省略                      数码显示
Y                          LCD液晶显示                   注2:96×96和96×48外形才有液晶显示(仪表外形选型代码“5和9”提供)
⑥代码                  附加功能(可以复选)
C                           RS485通讯                     注3:仅“功能说明”代码为“K”的电流表可选
M                         1路4-20mA模拟量输出(1AO)   注4:仅“功能说明”代码为“K”的电流表可选
K                          4路开关量输入(4DI)    注5:仅“功能说明”代码为“K”的电流表可选
J                           2路报警输出(2DO)     注6:仅“功能说明”代码为“K”的电流表可选
⑦代码                  输入信号类型
1                           AC 1A输入
2                           AC 5A输入
3                           DC 1A输入
4                           DC 5A输入
5                           DC 0-75mV输入(来自直流分流器)


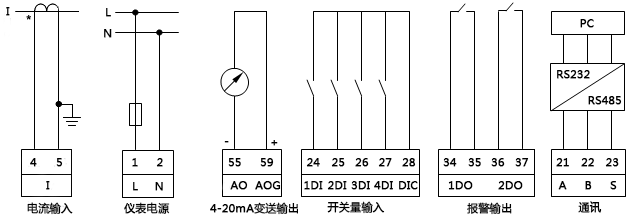

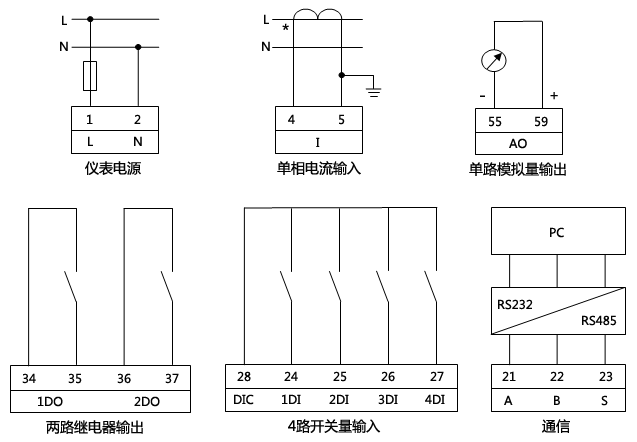

单相电流表接线图
单相电流表接线图

香港昌晖数显电流表可以替代哪些型号指针电流表?

1、纯显示电流表
42方形单相电流表型号:YR-GFI-2L1-2                                                       替代指针电流表型号:42L6-A

06方形单相电流表型号:YR-GFI-3L1-2                                                       替代指针电流表型号:6L2-A
5槽形单相电流表型号:YR-GFI-5L1-2、YR-GFI-5K1Y-2(液晶电流表)      替代指针电流表型号:无
96方形单相电流表型号:YR-GFI-9L1-2、YR-GFI-9K1Y-2(液晶电流表)    替代指针电流表型号:96L1-A
72方形单相电流表型号:YR-GFI-AL1-2                                                      替代指针电流表型号:72L1-A
99方形单相电流表型号:YR-GFI-DL1-2                                                      替代指针电流表型号:99T10-A

2、显示+报警电流表
单相电流表型号:YR-GFI-2K1J-2
单相电流表型号:YR-GFI-3K1J-2
单相电流表型号:YR-GFI-5K1J-2、YR-GFI-5K1YJ-2(液晶电流表)
单相电流表型号:YR-GFI-9K1J-2、YR-GFI-9K1YJ-2(液晶电流表)
单相电流表型号:YR-GFI-AK1J-2
单相电流表型号:YR-GFI-DK1J-2

3、显示+4-20mA变送输出电流表
单相电流表型号:YR-GFI-2K1M-2
单相电流表型号:YR-GFI-3K1M-2
单相电流表型号:YR-GFI-5K1M-2、YR-GFI-5K1YM-2(液晶电流表)
单相电流表型号:YR-GFI-9K1M-2、YR-GFI-9K1YM-2(液晶电流表)
单相电流表型号:YR-GFI-AK1M-2
单相电流表型号:YR-GFI-DK1M-2

4、显示+RS485通信+1路4-20mA变送输出电流表
单相电流表型号:YR-GFI-2K1CM-2
单相电流表型号:YR-GFI-3K1CM-2
单相电流表型号:YR-GFI-5K1CM-2、YR-GFI-5K1YCM-2(液晶电流表)
单相电流表型号:YR-GFI-9K1CM-2、YR-GFI-9K1YM-2(液晶电流表)
单相电流表型号:YR-GFI-AK1CM-2
单相电流表型号:YR-GFI-DK1CM-2

5、显示+RS485通信+1路4-20mA变送输出+4路开关量输入+2路报警电流表
单相电流表型号:YR-GFI-2K1CMKJ-2
单相电流表型号:YR-GFI-3K1CMKJ-2
单相电流表型号:YR-GFI-5K1CMKJ-2、YR-GFI-5K1YCMKJ-2(液晶电流表)
单相电流表型号:YR-GFI-9K1CMKJ-2、YR-GFI-9K1YMKJ-2(液晶电流表)
单相电流表型号:YR-GFI-AK1CMKJ-2
单相电流表型号:YR-GFI-DK1CM-2



用数显电流表直接替代指针电流表成本时投资会有所增加,昌晖单相电流表以高稳定性、高可靠性、高精度和高性价比见长,昌晖建议大家选用经济型单相电流表(单纯电流测量和显示,型号YR-GFI-*L1),高贵而不贵!!有复杂功能要求时选用可编程电流表(YR-GFI-*K1或液晶YR-GFI-*K1Y)。

数显电流表的使用方法
昌晖仪表是数显电流表厂家,数显电流表分为单相电流表和三相电流表两种。在电气系统电流参数测量过程中,如果我们深入了解电流表的性能及电流表的使用方法后,仪表运行将更加稳定和可靠:
1、数显电流表和液晶电流表的深度都比指针电流表大,安装单相电流表时应注意其安装空间尺寸要满足仪表深度要求。
2、单相电流表电源交流和直流都行,仪表极限的工作电源电压范围为AC/DC85-270V,必须保证所提供的电源适合单相电流表电源电压要求,否则将导致仪表出现损坏。若使用交流电源,建议在火线一侧安装1A的保险丝。
3、单相电流表测量交流电流时标准额定输入电流为5A(或1A),测量直流电流时标准额定输入电流为0-75mV,大于5A的情况应使用外部CT(或直流分流器)。
4、若使用的CT上连有其他仪表,接线应采用串接方式,拆卸单相电流表输入连线之前,必须断开CT一次回路或者短接二次回路。昌晖工程师建议使用接线排,不要直接连接CT,以便单相电流表拆装。
