单晶硅表压变送器 YR-ER102

2018/6/29 0:13:14 人评论 次浏览 分类:单晶硅变送器  仪表地址:http://yunrun.com.cn/product/787.html

YR-ER102高精度单晶硅表压变送器为螺纹安装方式,用于测量液体、气体或蒸汽的液位、密度及压力,然后将其转变为4-20mADC+HART电流信号输出,高精度单晶硅压表压变送器测量范围0.6kPa-40MPa。YR-ER102也可与HART手持终端或RSM100 Modem相互通信,进行参数设定、过程监控等。


高精度单晶硅表压变送器特点
1、中心传感单元采用全球领先高精度硅技术,铂金级精度(YR-ER102-A精度为±0.05%)
2、高精度单晶硅压力传感器为专利双过载保护膜片设计
3、高精度单晶硅变送器优异的静压性能,远非同场合电容式产品所能媲比,静压误差最优可控制在±0.05%/10MPa以内
4、单晶硅压力变送器最高100:1的量程比调节
5、单晶硅表压变送器电磁兼容性(EMC)符合GB/T 18268.1-2008
6、极高稳定性、可靠性和极低温度漂移,压力变送器零点、精和重复性度多年不变,长期运行免维护
7、三种报警电流输出模式用户可选择
8、表压变送器线性输出和平方根输出可自由编程组态,总线标准4-20mA/HART输出
单晶硅表压变送器YR-ER102-A
单晶硅表压变送器性能规格
精度(包括从零点开始的线性、回差和重复性
YR-ER102-A:±0.05%;若TD>10(TD=最大量程÷调节量程),则为:±(
0.005×TD)%
YR-ER102-B:±0.075%;若TD>10(TD=最大量程÷调节量程),则为:±(0.0075×TD)%
③YR-ER102-C:±0.1%;若TD>10(TD=最大量程÷调节量程),则为:±(0.01×TD)%
环境温度影响:
①-20~+65℃时总影响量为:YR-ER102-A:  ±(0.075×TD+0.025)%×Span;每10℃之间±0.04%×Span(TD=1时);YR-ER102-B/C:±(0.15×TD+0.05)%×Span;每10℃之间±0.08%×Span(TD=1时)
②40~-20℃和65-80时总影响量为:YR-ER102-A:±(0.1×TD+0.025)%×Span;YR-ER102-B/C:±(0.2×TD+0.05)%×Span
过范围影响:YR-ER102-A:±0.05%×Span;YR-ER102-B/C:±0.075%×Span
稳定性:±0.1%×Span/3年
电源影响:±0.001%/10V(12-42VDC),可忽略不计

高精度单晶硅表压变送器功能规格
YR-102-A高精度单晶硅表压变送器量程和范围

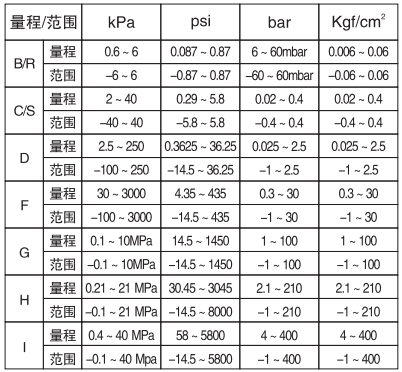

YR-ER102-A高精度单晶硅表压变送器量程和范围
YR-102-B/C 单晶硅表压变送器量程和范围

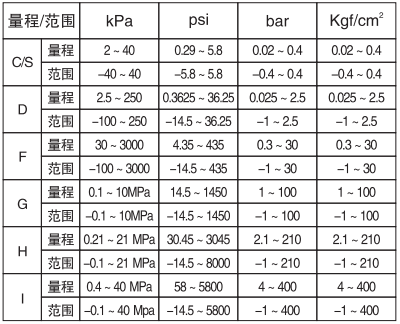

YR-102-B/C 单晶硅表压变送器量程和范围
量程限:在量程的上下限范围内,可以任意调整。建议选择量程比尽可能低的量程代码,以优化性能特征
零点设置:零点和量程可以调节到上面表中测量范围内的任何值,只要:标定量程≥最小量程
安装位置影响:与YR-ER102-A高精度单晶硅压力变送器膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,会发生<0.4kPa范围内的零位影响,可以通过调节调零校正。无量程影响
输出:二线制,4-20mADC HART输出,数字通讯,HART协议加载在4-20mADC信号上
输出信号极限:Imin=3.9mA,Imax=20.5mA

报警电流:低报模式(最小)3.7mA;高报模式(最大)21mA;不报模式(保持)保持故障前的有效电流值;报警电流默认高报模式
响应时间:放大器部件阻尼常数为0.1s;传感器时间常数为0.1-1.6s,取决于量程及量程比。附加的可调时间常数为:0.1-60s
预热时间:<15s
环境温度:-40~+85℃;带液晶显示、氟橡胶密封圈时-40~+65℃
储存温度/运输温度:-50~+85℃;带液晶显示时-40~+85℃
防爆性能:NEPSI隔爆许可:ExdⅡCT6;NEPSI本安许可:ExiaⅡCT4;允许使用温度为-40~+65℃
单晶硅表压变送器过载极限:从真空至最大量程
电磁兼容性(EMC)
单晶硅表压变送器电磁兼容性(EMC)


高精度单晶硅表压变送器安装
电源及负载条件:电源电压为DC24V,R≤(Us-12)/Imax kΩ,其中Imax=23mA;最大电源电压:42VDC;最小电源电压:12VDC,15VDC(背光液晶显示);
数字通讯负载范围:250-600Ω

电气连接:M20×1.5电缆密封扣,接线端子适用于0.5-2.5mm2的导线
过程连接:标准过程连接:NPT1/2内螺纹,可转换为NPT1/2、G1/2以及M20×1.5的外螺纹、KF16真空接头

高精度单晶硅表压变送器物理规格
材质:膜片:不锈钢316L或哈氏合金C
过程连接:不锈钢316
填充液:硅油、氟油
密封圈:丁晴橡胶(NBR)、氟橡胶(FKM)、聚四氟乙烯(PTFE)
单晶硅表压变送器外壳:铝合金材质、外表喷涂环氧树脂
外壳密封圈:丁晴橡胶(NBR)
铭牌:不锈钢304
高精度单晶硅表压变送器重量:1.6kg(无液晶显示、安装支架、过程连接)
外壳防护等级:IP67

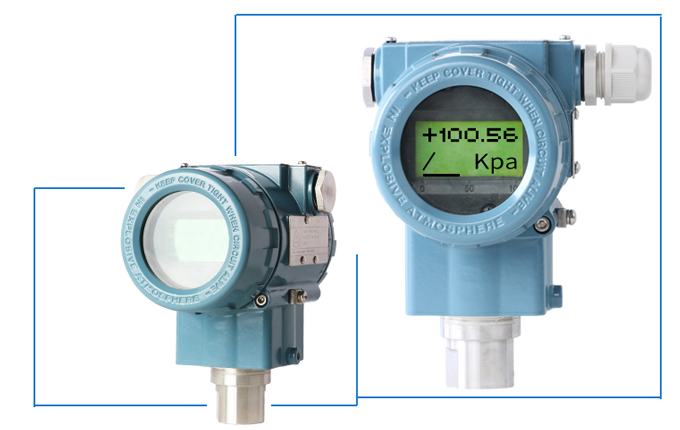

单晶硅表压变送器
                                                           YR-ER102 单晶硅表压变送器
看图识单晶硅压力变送器
以上外形的单晶硅变送器是昌晖仪表独有外观,具有很好的辨识度,您在见到这种外形的产品,皆源自昌晖仪表,高性能单晶硅表压变送器自然找生产厂家最便宜!分享这张图,记住昌晖仪表电话(0871-65127691),我们有礼相送哦!

高精度单晶硅表压变送器外形尺寸
高精度单晶硅表压变送器外形尺寸

 单晶硅变送器安装形式

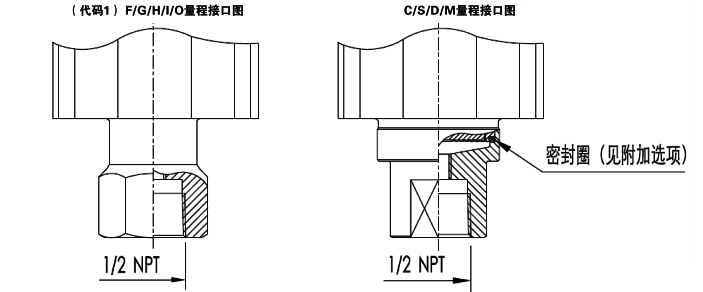

单晶硅表压变送器标准形式过程连接
                                                YR-ER102标准形式过程连接

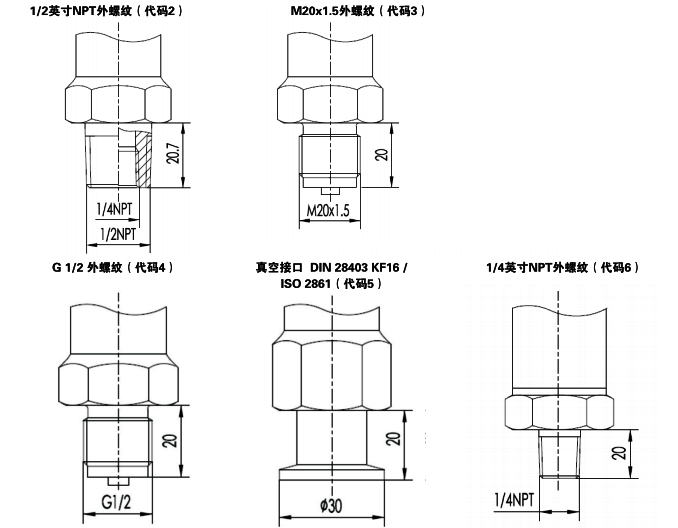

 YR-ER102衍生接口形式

                                                               YR-ER102衍生接口形式
单晶硅表压变送器高温散热接口

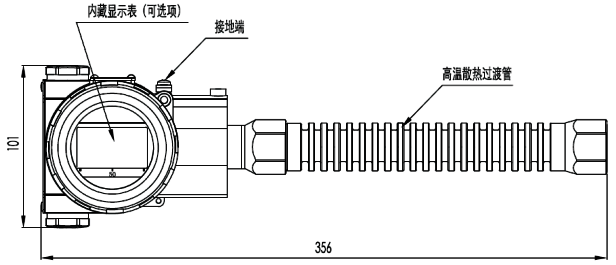

单晶硅表压变送器高温散热接口(过程连接选型代码为“9”)

单晶硅表压变送器电气接线图

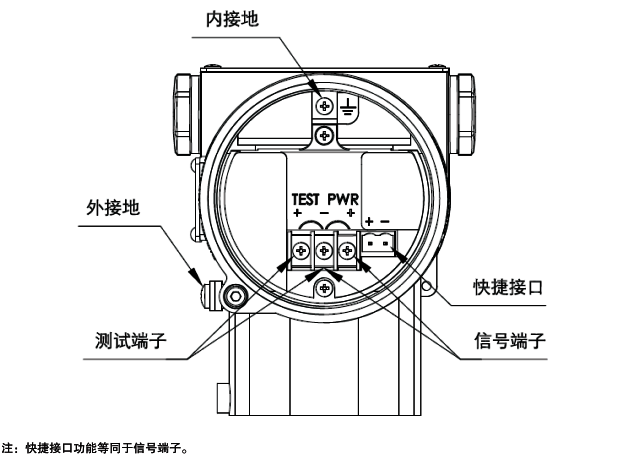

YR-ER102单晶硅表压变送器电气接线图

YR-ER102单晶硅表压变送器电气接线图

单晶硅表压变送器选型表


晶硅表压变送器选型  YR-ER102-①②③④⑤⑥⑦⑧⑨⑩/⑪
①精度
A                           ±0.05%高精度单晶硅表压变送器
B                           ±0.075%
C                           ±0.1%
②高精度单晶硅表压变送器量程
B                           0-0.6kPa~6kPa(0-60~600mmH2O)/(0-6~60mbar)[1]
C                           0-2kPa~40kPa(0-200~4000mmH2O)/(0-20~400mbar)
D                          0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
F                           0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
G                          0-0.1MPa~10MPa/(0-1~100bar)
H                          0-0.21MPa~21MPa/(0-2.1~210bar)
I                            0-0.4MPa~40MPa/(0-4~400bar)
S                           0-2kPa~40kPa(0-200~4000mH2O)/(0-20~400mbar)[过载保护至7MPa]
膜片材质                                                            填充液
A                           不锈钢316L                              硅油
B                           不锈钢316L                              氟油
C                           哈氏合金C                                硅油
D                           哈氏合金C                                氟油
④高精度单晶硅表压变送器过程连接
1                           1/2英寸NPT内螺纹
2                           1/2英寸NPT外螺纹
3                           M20×1.5外螺纹
4                           G1/2外螺纹
5                           真空接口 DIN 28403 KF/16 ISO2861[2]
6                           1/4英寸NPT外螺纹
9                           高温散热型接口,1/2英寸NPT内螺纹
R                           远传
特殊功能
N                          无 (标准配置)
O                          禁油处理(氧气测量限氟油填充液,氟橡胶密封圈、<6MPa、<60)
P                           防雷击功能
安装支架
N                          无
1                           不锈钢
2                           镀锌碳钢 (标准配置)
液晶显示
N                          YR-ER102无显示表头
1                           YR-ER102带液晶表头
2                           YR-ER102带背光液晶表头
防爆选项
N                          基本型
A                          本安型单晶硅表压变送器
D                          隔爆型单晶硅表压变送器
⑨表压变送器现场安装位号标牌
N                          无
1                           位号位于铭牌内
2                           悬挂式不锈钢位号标牌
单晶硅表压压力变送器说明书
C                           单晶硅表压变送器YR-ER102配中文说明书
E                           单晶硅表压变送器YR-ER102配英文说明书
⑪附加选项(仅适用于量程S)[3]
N                          丁晴橡胶(NBR)
F                           氟橡胶(FKM)
P                           聚四氟乙烯(PTFE)
[注1]:YR-ER-102-A不能选表压量程代码“B”
[注2]:真空接口 DIN 28403 KF/16 ISO2861,仅适用于小于2.5bar以内的量程
[注3]:附加选项仅适用于量程S压力变送器,需要根据测量介质选用合适的密封圈材质,标准规格为NBR
单晶硅表压变送器选型举例
例:YR-ER102-ACA1P11N1CN
[YR-ER102]:单晶硅表压变送器
[A]:±0.05%精度单晶硅表压变送器
[C]:高精度表压变送器量程为0-2kPa~40kPa(0-200~4000mmH2O)/(0-20~400mbar)
[A]:触液部分膜片材质为不锈钢316L,填充液为硅油
[1]:1/2英寸NPT内螺纹的过程连接接口
[P]:带防雷击功能
[1]:安装支架为不锈钢
[1]:带液晶表头
[N]:基本型(非防爆压力变送器)
[1]:表压变送器安置位置位号位号位于铭牌内
[C]:单晶硅表压变高精度送器YR-ER102-A配中文说明书

螺纹安装式单晶硅表压变送器和差压式单晶硅压力变送器具有相同的性能和参数,两者仅存在外形、重量和安装形式的不同,通常根据现场安装位置空间大小来选择,螺纹安装式单晶硅表压变送器安装更简单。
