无纸记录仪YR-ASR600在氯气液化生产中的应用

2017/5/14 15:01:24 人评论 次浏览 分类:二次仪表  文章地址:http://yunrun.com.cn/tech/719.html

摘要:介绍YR-ASR600系列无纸记录仪在氯气液化工段自动化系统改造方案及实际应用情况。在氯气液化工段监控系统的改造中采用昌晖仪表制造有限公司无纸记录仪对原有仪表进行更新应用,无纸记录仪应用取得了良好的效果。

在化工生产企业中,仪表自动化监控系统已经成为保证安全生产的重要组成部分。生产过程监控系统的建立是所有化工企业考虑的重点,特别是在一些老的化工生产企业中,设备的陈旧,控制精度的提高,监控点的增加等因素的影响,生产中存在许多安全隐患,因此自动化仪表更新换代迫在眉睫。新疆石河子中发化工有限责任公司氯气液化工段的作用是平衡全厂的氯气,使用螺杆压缩机组液化气态的氯气,存储到液氯储槽。该工段是公司建立最早,运行时间最长的生产工段,以上所有的问题它基本上都存在,因此需要对其进行改造。笔者对其改造的方案进行总结,从解决问题的过程中积累经验。


1、无纸记录仪简介

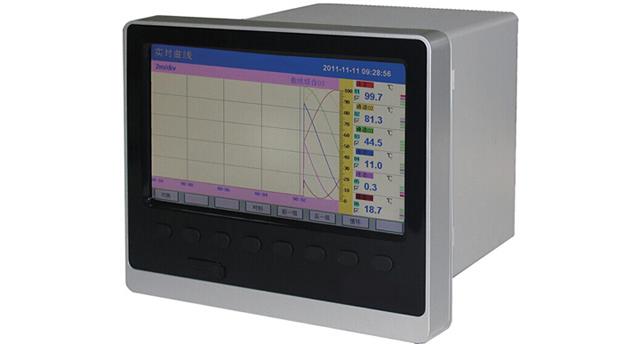

YR-ASR600系列彩色无纸记录仪的特点:最多48路万能输入,采用日本SHARP公司7英寸彩色液晶屏显示测量数据(总览、数字显示、棒图显示、曲线显示)、历史曲线、信息(报警信息、累积报表)和功能画面(数据备份打印)。彩色记录仪外形为185×154mm,可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。SWP-ASR600具有DC24V配电输出、18路继电器报警输出或12通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。



          现场测量数据                   彩色无纸记录仪                U盘(USB2.0接口,最大可支持8GU盘)

  2、目前生产中存在的问题
我公司氯气液化工段最早建成时控制检测指标少、检测精度低,随着企业的生产能力提高,安全要求逐步提高,需要检测控制点也得到相应地增加,控制精度也得到大幅度提高,使用显示控制仪警的数量达到12台,而新建次氯酸钠吸收装置和空间气体测量探头就需要増加3个测量点,因此在原使用的双回路显示控制仪已经不能满足的要求,而生产现场安装条件限制无法使用PLC和DCS系统。


2.1 改造前状况
液化工段原采用了数显表组合,对生产上的一些关键工艺参数进行显示,盘装仪表使用情况如下所述。
(1)显示控制仪
温度测量:液化气出口1温度点;液化气出口2温度点,共两个温度测点;分配台空间氯气浓度测量,包括空间氯气浓度显示、计量槽空间氯气浓度显示、储槽空间氯气浓度显示、共计四个测量点;压力测量:分配台压力显示,一号液化压力,二号液化压力,计量槽三个压力,储槽两个压力,压力变送器共计八台;液位测量:计量槽三台液位,储槽两台液位,共计五台液位计;以上仪表均采用YR-GFD823-011-23/23-HHLL-T双回路显示控制仪(每路测量有两个报警输出),YR-X803-0N-A八路闪光报警器3台,一共合计盘面仪表13台。

(2)盘后仪表
盘柜内部安装有DC24V电源箱,配电器,温度变送器,声响器。
仅装在柜式仪表盘上的仪表就达13台,仪表柜占地面积近lm2。并且由于这些仪表持续使用时间超过五年,现场环境恶劣,仪表逐渐老化,迫切需要对其进行改造。

3、改造实施
公司根据存在的问题,经过充分讨论研究,与自动化仪表生产厂家沟通,决定使用1台YR-ASR600系列彩色无纸记录仪替代所有盘装仪表,经过对采供和运行成本与功能的评价,最终选用昌晖仪表YR-ASR600系列彩色无纸记录仪做为检测测量装置的核心。无纸记录仪型号为YR-ASR630-1-0/J12/P/PID/L/AO4。无纸记录仪为30路信号输入,12路报警输出,4路变送输出、带DC24V(250mA)馈电输出,带PID和流量积算功能。





根据YR-ASR600系列无纸记录仪的性能和接入点,结合实际生产监控情况,合理规划,将被场所有的自动监控控制点接入此无纸记录仪中,最终完美地对氯气液化工段进行监控,保证了生产的安全稳定运行。改造后的盘内仪表大幅减少,仪表共使用有以下几项:
(1)无纸记录仪一台。
(2)保留24V电源箱,配电器和声响器,省去了温度变送器设备,配电设备输出回路减少10个。



4、无纸记录仪使用效果和扩展功能
在氯气液化工段对监控系统进行改造后,监控系统中测量回路增加至24个,减去原来的19个回路和增加的3个回路,还有8个回路备用,已满足以后的需要。经过近三年的使用,没有出现任何的异常,表明此记录仪的测量准确度、数据记录以及抗干扰能力等都得到了比较满意的结果,还基本上达到了免维护状态。尤其是使用后对重点工艺监控点两个液化温度和液化压力不间断地记录,可以有效速查生产情况;对空间浓度的长时不间断地记录,可以做为保护安全环境的有效依据。


无纸记录仪提供有RS485串行的通讯接口,配套使用的管理监测软件能无纸记录仪将所有的历史信息传至上位计算机上,并对记录仪实行集中的监控管理,还能够提供多种数据的查看、分析、比较,以及各种需要的相关数据的报表和打印等功能,还可以根据实际生产的需要用户可以自行进行扩展使用。

5、结束语
利用无纸记录仪对氯气液化工段仪表自动化监控系统进行改造,主要是在原仪表板进行,安装了1台无纸记录仪,增加了一面新的盘面改造。改造后仪表精度高,工艺参数的所有点数均做记录,报警记录单独显示,更加方便管理人员对工艺参数的监控。改造过程中所需的费用低,改造作量和难度小,而改造后仪表使用年率很高,性价比得到了很好地体现。


另外,由于YR-ASR600无纸记录仪采用了先进的微机技术、做到了全能模拟输入,体积小,功耗低,通用性广,独立性强,画面色彩鲜艳、读数直观,反应灵敏可靠,数据保存、追忆都十分方便,是集测量和管理为一体的较好设备。
