在石油、化工、电力等工业现场，传感器、变送器等仪表设备常年暴露在户外或防爆区域。一次雷击、一次开关操作，都可能在线缆上感应出数千伏的瞬态过电压，直接烧毁昂贵的现场仪表。
现场仪表用浪涌保护器(Surge Protective Device，简称SPD)就是为保护现场仪表敏感电子设备而生的"电子盾牌"。本文以昌晖仪表的YR9000A-24-LP系列现场仪表用SPD为例，系统讲解它的作用、原理、接线方法、环境要求与故障判断。
1、现场仪表用SPD的作用与工作原理
①核心作用：泄放浪涌电流，钳位瞬态电压
浪涌保护器的核心功能是限制瞬态过电压、泄放浪涌电流，保护后端的电气和电子设备免受雷击或开关操作产生的过电压损害。它并联在被保护设备的信号回路中，不串联接入，因此不会在正常工作时引入额外电阻。
以YR9000A-24-LP系列为例，它专门保护现场安装的过程变送器，免受现场电缆引入的浪涌与瞬态电压影响。该系列可承受最大20kA的峰值放电电流(8/20μs波形)，电压保护等级Up低至600V，而回路中不引入任何电阻，不影响正常信号传输。
②工作原理：高阻待命→低阻泄放→自动复位
现场仪表用SPD的工作过程可以分为三个阶段：第一阶段：正常待命。在正常工作电压下，SPD内部的非线性元件(如气体放电管GDT、瞬态电压抑制二极管TVS)处于高阻抗状态，相当于开路，不影响电路正常运行。YR9000A-24-LP在最大工作电压下漏电流小于10μA，几乎不消耗电能；第二阶段：浪涌触发。当线路上出现瞬态过电压(如雷击感应、开关操作)，且电压超过SPD的钳位阈值时，内部元件迅速从高阻态切换为低阻态，响应时间在纳秒到微秒级；第三阶段：泄放与复位。低阻通路将浪涌电流安全导入大地，同时将线路电压钳位在设备可承受的安全水平。浪涌消失后，SPD自动恢复高阻态，继续待命，整个过程无需人工干预，设备也不会断电停机。

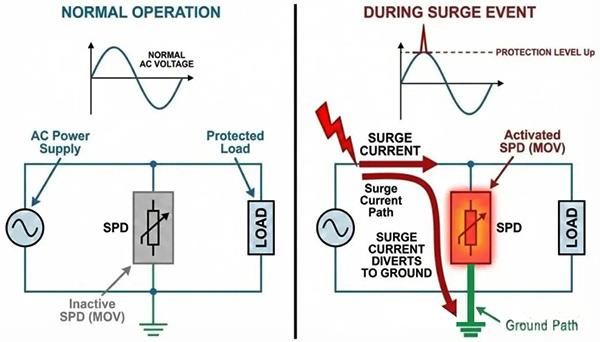

图1：现场仪表用SPD工作原理对比(正常状态vs浪涌事件)
2、现场仪表用SPD典型使用环境与应用场景
①主要应用领域
YR9000A-24-LP系列现场仪表用SPD专为现场安装的过程变送器设计，广泛应用于以下场景：
a、石油化工、炼油厂的现场仪表回路
b、电力系统的变电站、发电厂信号线路
c、冶金、造纸、水处理等自动化生产线
d、易燃易爆危险区域(Ex ia本安型、Ex d隔爆型均有认证)
e、现场总线系统，如FOUNDATION Fieldbus、PROFIBUS-PA、WorldFIP
②保护对象与回路类型
YR9000A-24-LP系列覆盖2线制、3线制和4线制变送器信号回路。无论是两线制4-20mA回路、三线制还是四线制设备，都有对应的型号直接适配。
保护电路与变送器4-20mA电流回路并联连接，而非串联。对于没有联动端子的变送器，可采用环形标签、Faston插片、分体式端帽等端接方式，确保连接质量。
图2：YR9000A-24-LP系列现场仪表用SPD
3·、现场仪表用SPD标准接线方法与接线图
①安装方式：直接拧入变送器导管口
YR9000A-24-LP采用直接拧入式安装，无需额外布线或改造。装置可通过螺钉固定在变送器外壳上未使用的导管入口处，仅需将螺钉拧入备用导管入口即可完成安装。
装置配有与变送器常用导管接口适配的螺纹接口，安装螺纹M20×1.5、PG13.5、1/2NPT、3/4NPT和G3/4可选。对于防爆(EEx d)安装场合，仅允许使用经认证或批准的适配器，不得随意更换螺纹类型。
②三种接线方式详解
根据变送器的线制不同，YR9000A-24-LP系列提供三种接线方案：
2号线(两线制)：红色线为+极，黑色线为-极，黄/绿线接地。适用于最常见的两线制4-20mA变送器。
3号线(三线制)：红色线为+极，蓝色线为信号线，黑色线为-极，黄/绿线接地。适用于三线制变送器。
4号线(四线制)：红色线为+极，黑色线为-极，棕色线为信号+，蓝色线为信号-，黄/绿线接地。适用于四线制变送器。
③接地要点
接地线(黄/绿线)应连接至变送器外壳内通常配备的接地端子或接地柱。若没有该接地柱，则将导线连接至结构安装部件(如接线端子固定螺钉)。
YR9000A-24-LP与变送器4-20mA电流回路并联连接，且接地线应尽可能短。将飞行线连接至发射端子前，先将引线截断至合适长度，并剥除10mm的绝缘层。切勿将多余电缆卷收于变送器外壳内，否则会降低浪涌保护器的防护性能。
4、现场仪表用SPD使用环境要求与安装规范
①环境温度范围
YR9000A-24-LP系列的工作温度范围为-20°C至+60°C，储存温度为-20°C至+85°C。外壳采用316不锈钢材质，适用于严苛的工业环境，耐受腐蚀性物质侵蚀。
②湿度与防护等级
工作环境湿度要求为5%~95%相对湿度(非冷凝)。飞行线的安装布置应确保至少达到IP54级别的防护。
③防爆区域使用要求
在可能存在爆炸性气体的Ex db ia IIC T4 Ga防爆应用场景中，必须先隔离回路，再移除任何防爆防护罩。YR9000A-24-LP必须由经过培训且具备相应资质的专业人员负责安装、操作及维护。YR9000A-24-LP所承受的机械或热应力不得超过ATEX与FM规范中规定的限值。YR9000A-24-LP不得安装在可能受到腐蚀性物质侵蚀的区域。
④安装位置要求
若无法直接在设备本体上安装(如所有导管入口均已占用)，可采用外部接线盒或导管集装盒。YR9000A-24-LP系列产品配备250mm长度的引线，该长度足以确保引线从接线盒延伸至变送器端子；若引线长度不足，则可采用补充端子及布线方案。
安装位置距离变送器不超过1米，并与变送器可靠接地。确保所有连接均紧固到位，尤其是接地连接，该连接通常通过设备外壳内的固定螺栓实现。
5、现场仪表用SPD常见故障原因
①浪涌冲击过量：多次承受超出额定值的浪涌冲击后，保护元件逐渐损耗，最终失效
②环境老化：长期处于高温、高湿、粉尘环境，导致内部元件性能衰退
③使用寿命到期：YR9000A-24-LP系列现场仪表用SPD设计寿命为10年，到期后应预防性更换
④接线松动：接地端子松动或腐蚀，导致接地阻抗升高，泄流能力下降
6、日常巡检建议
建议每半年至少进行一次目视检查，雷雨季节后增加巡检频次。
现场仪表用SPD是工业现场仪表的最后一道防线。选对型号、接对线、定期巡检，才能让这块"电子盾牌"在关键时刻真正发挥作用。
