超声波液位计维修实例

2016/8/21 18:05:15 人评论 次浏览 分类:调试维修  文章地址:http://yunrun.com.cn/tech/635.html

超声波液位计是利用声波碰到液面(或料位)时,产生反射波的原理,通过测出发射和反射波的时间差。从而计算出液面的高度。超声波液位计可以进行不接触测量;无可动部件,不受光线、粉尘、温度等外界条件影响;能测量强腐蚀、高黏度和有毒介质的液位及固体和粉状物料的料位,它还可以测量界位、液位差以及测量明渠和堰的流量。

由于空气中声速随温度的变化而变化,在较宽的温度变化条件下,为保证仪表的测量精度,应使用温度补偿探头,温度修正系数为0.17%/℃。

超声波液位计的类型、品种颇多,要根据被测定的介质条件、测量范围、通讯要求确定选用仪表。一般有二线制、三线或四线制,一体化超声波液位计或分体式超声波液位计等。

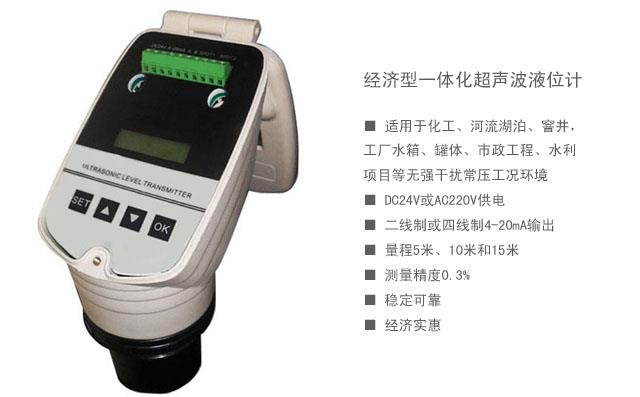

超声波液位计

超声波液位计维护
1、外观检查
①从外观上检查仪表是否有损坏。
②检查是否符合测量点的技术要求,如过程温度、压力、环境温度、测量范围等。
③检查测量值是否与实际值一致。
④是否有遮阳避雨的保护措施。
⑤检查接线端子位置是否正确、电缆密封塞是否拧紧、外壳是否拧紧。
⑥若有辅助电源,显示模块是否有显示。

2、超声波液位计使用与维护
①电源必须与铭牌上数据一致,在接线前应切断电源。
②不可安装于罐顶的中心位置,传感器应安装在距罐壁为罐径的1/6距离处;传感器探头必须垂直于物料表面。
③不可把传感器安装于进料口的上方。
④使用防护罩以防直接的日照或雨淋。
⑤在信号波束角内应避免安装任何装置,如限位开关、温度传感器等;需要注意的是对称装置如加热线圈、挡板等均有可能干扰测量。
⑥在一个罐内不能安装两个超声波探头,因为两个信号会互相干扰。
⑦如果安装在干扰严重的复杂环境,可加装导波管。
⑧安装在有粉尘、污染严重的场合,探头天线要定期清理。

超声波液位计常见故障与处理
①超声波液位计面板上设有系统报警指示警告,当系统出现故障时面板上会出现警示,通过面板操作可在诊断功能组里查出当前故障,仪表会给出错误代码,查说明书找出故障原因,针对错误进行处理。
②超声波液位计采用模块化设计,当判断出是模块故障时可以进行更换模块处理。模块更换后,原仪表参数需要重新设定或通过计算机通信下载。本站有“超声波液位计常见故障及故障处理方法”技术文章供您查看。

超声波液位计故障实例分析
①某装置一台超声波液面计指示最大
故障检查、分析:经过检查未发现任何问题,由于超声波是向下发散的所以要求进人被测物体要求有一个足够的发散宽度,由于法兰到槽子的直管段太长,导致超声波液面计测量不准。
故障处理:降低法兰到槽子的直管段长度,仪表好用,示值正常

②某装置一台超声波液面计指示不准
故障检查、分析:通过对超声波液面计的检查未发现任何问题,由于该液面计安装不与被测介质的液面垂直导致,返回的声波信号接收不好,指示计不准。
故障处理:将液面计与被测介质的液面垂直安装,仪表好用,示值正常。

③超声波液面计送电后无显示
故障检查、分析:液面计送电后无显示,首先对24V电源进行检查,发现24V正负输出均无问题,在液面计一次表端测量电源也无问题,在检查电源后发现该超声波液面计的接线有问题。LU-30  型超声波液面计为三线制,分别是24V正、公用、信号三根线,接线时要把公用线一分为一,一路接24V负端,另一路接信号的负端,由于安装人员大意将线接错导致一次表没电。
故障处理:对其进行重新接线,仪表好用,示值正常。

④工艺反映超声波液位计启动后,没有液位显示或显示时有时无
故障检查、分析:经检查仪表安装架振动。
故障处理:重新固定后正常。
