1、超驰控制回路结构
两个或多个控制器的输出组合在一个信号选择器；信号选择器的输出是单个控制器中最高或最低的输出。[注: 常数/阈值(constant)也可参与信号组合]

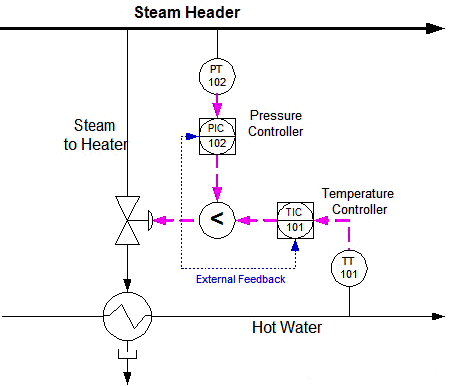

①示意图
②高/低信号选择器
>(气开阀(FC)(即断电/断气时关闭)&如果“约束”变量超过了设定的界限， 需要"开阀来避免危险"的场景)→高选择器(AS-H)
>(气关阀(FO)(即断电/断气时全开)&如果“约束”变量超过了设定的界限， 需要"关阀来避免危险"的场景)→低选择器(AS-L)

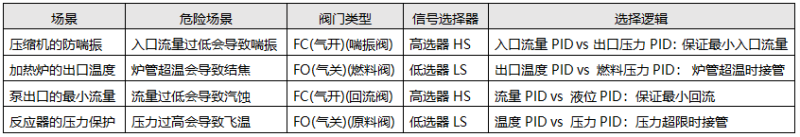

举例说明：
④工作原理
如正常情况下是主PID(Base-Controller)在执行闭环控制；而约束PID(或称"超驰"PID: Override-Controller)的输出低于或高于主PID的输出；一旦约束变量逼近边界，超驰PID的输出迅速高于或低于主PID的输出，从而接管回路控制权限。这里有个关键点：即没有被选择的控制器不能处于积分饱和状态。[原因是当控制器输出达到最大/最小值(执行器饱和，如阀门全开/全关)，但测量值与设定值的偏差仍未消除时，积分项会持续累积，即使后续偏差消失，积分项也无法快速清零，导致控制器输出“反应过度”，引发被控变量的超调、振荡]
⑤切换振荡
当主PID和约束PID的输出值在约束阈值附近交替变化时，会使阀门在两种控制逻辑之间频繁的切换，从而导致：
◆阀门的频繁动作加速定位器和执行机构的磨损
◆过程参数会出现锯齿波振荡
◆进而导致操作员对控制系统失去信任而切回手动
注：可通过调整PID参数和设置偏置(BIAS)来规避交替切换的振荡(见下解释)
⑥无扰动切换的横河方案
通过"信号选择器的Output Puchback+PID控制器的Output Tracking"来实现！这是省缺的功能
2、防积分饱和

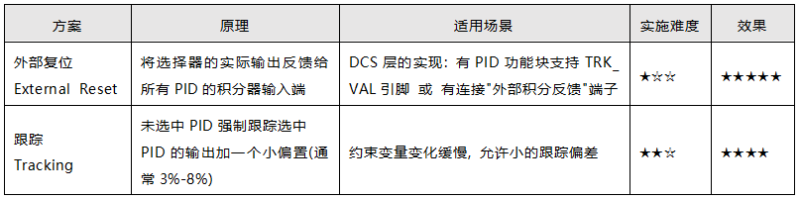

两种抗积分饱和(Anti-Reset Windup)方案
①"外部复位"
外部复位是将信号选择器的输出(即阀门的实际开度)都作为"公共反馈信号"接入所有PID的积分器参考端。这样一来，未被选中的PID虽然输出没有被实际执行，但它的积分器会根据阀门当前的真实位置进行积分运算。
◆在Honeywell Experion PKS系统中，通过将PID块的TRK_VAL引脚连接到选择器的输出，并启用TRK_ENABLE功能来实现
◆在横河Centum VP系统中， 通过PID块的"外部积分反馈"端子(RL1/RL2)连接到选择器的输出来实现
"外部复位"的组态工作不复杂，但能解决绝大部分的积分饱和问题，因此它是最优方案
②"跟踪+偏置(BIAS)"是特定场景的解决手段：即让未被选中的PID的输出=被选中PID的输出+偏置
◆高选/AS-H：约束PID跟踪时加+5%偏置：当约束条件逼近时，约束PID的输出只需比主PID的输出高一点就能接管控制
◆低选/AS-L：约束PID跟踪时加-5%偏置：当约束条件逼近时，约束PID的输出只需要比主PID的输出低一点就能接管控制
偏置值的设置建议：太小(<1%)容易引起控制权频繁切换；太大(>15%)会在接管瞬间产生明显的扰动。经验值是阀位量程的5%-8%。
[如在Combustion Contro等特定场景: 横河方案是通过MLD-SW.BIAS来实现跟踪和偏置]
3、整定方法
用Lambda法整定先整定主PID，再整定约束PID(建议约束PID用比例为主、弱积分)
4、应用实例

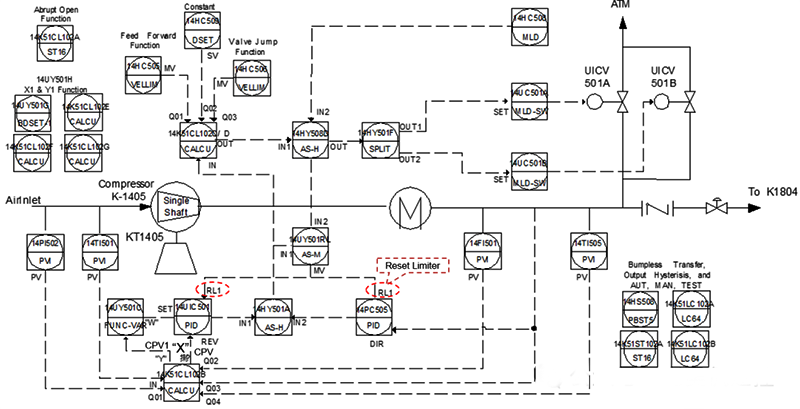

①防积分饱和(外部复位)

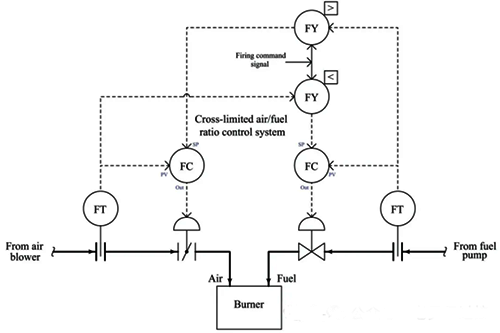

②高/低选择器在空气/燃料交叉限制系统里的应用

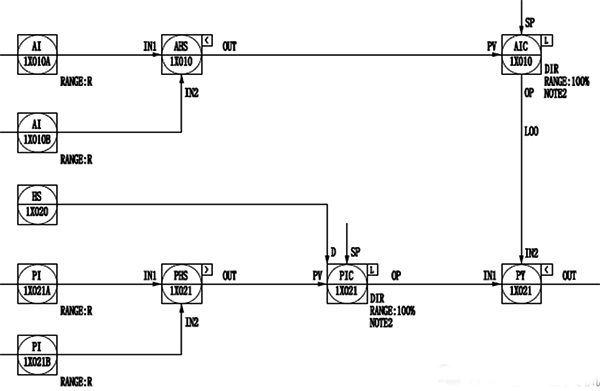

③炉风机联锁控制：横河方案
