P&ID(工艺管道和仪表流程图)是工程师的工程语言。一张完整的P&ID图藏着工艺设计者对控制策略的全部思考。大家拿到新P&ID图纸，先不急着看控制逻辑，先把阀门、仪表、功能块的类型分清楚。昌晖仪表分享的P&ID读图实战六步法适合刚入行的工程师，也适合想系统梳理的老手。
P&ID的功能
1、Detail Engineering of each disciplines(各专业详细设计)
2、Piping layout/Material Purchase(管道布置与材料采购)
3、Instrument Logic/DCS Plan,etc.(过程工业中用于控制与安全的仪表逻辑设计和DCS工程方案，通常基于P&ID展开，涵盖控制策略、联锁逻辑、信号分配及系统组态等)
4、Planning of Construction/Commissioning/Plant Operation/Maintenance(施工、调试、运营与维护计划)
P&ID基础符号速查
P&ID读图的第一步，是认清符号。在文章《轻松看懂P&ID图中的仪表图例符号》中介绍过常见仪表和阀门符号，关于仪表图例的使用建议仪表工参照标准HG/T20505-2014《过程测量与控制仪表的功能标志及图形符号》。
五种常见控制回路解析
P&ID上最核心的内容是控制回路。以下五种回路类型，覆盖了80%以上的工艺控制需求。

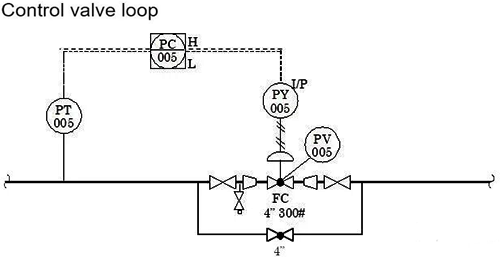

①单回路: 反馈控制的基石
特征：一个测量点+一个PID控制器+一个执行器，闭环负反馈，结构最简单。
典型应用：储罐液位定值控制、管线流量定值控制、反应器温度控制。

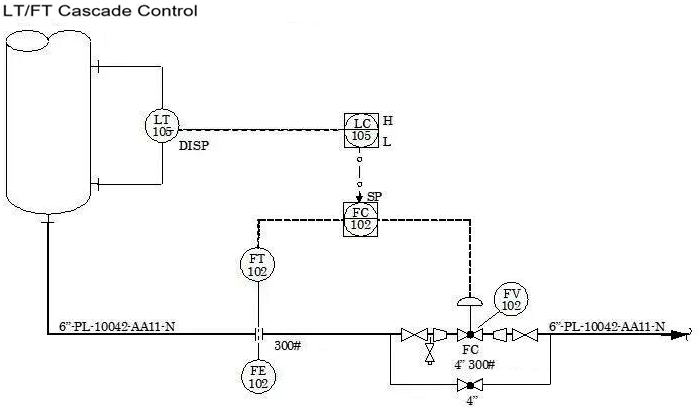

②串级控制: 主副环嵌套，响应更快
识别特征：两个控制器串联，副环直接控制阀门，串级时主输出=副设定。
典型应用：换热器出口温度串级流量(温度主环+流量副环)，精度和响应速度都比单回路好。
③前馈+反馈: 预判干扰，主动补偿
识别特征：有干扰信号的测量引入回路，但依然保留反馈，前馈不是独立存在的。
典型应用：进料流量波动时前馈补偿，避免温度/压力超调。
④超驰控制: 安全优先，强制override
识别特征：同一阀门上有两个信号源，正常控制+安全限制，超驰信号优先级更高。
典型应用：液位超驰(液位高了不管原设定值，强制关闭进料阀)、压力超驰。

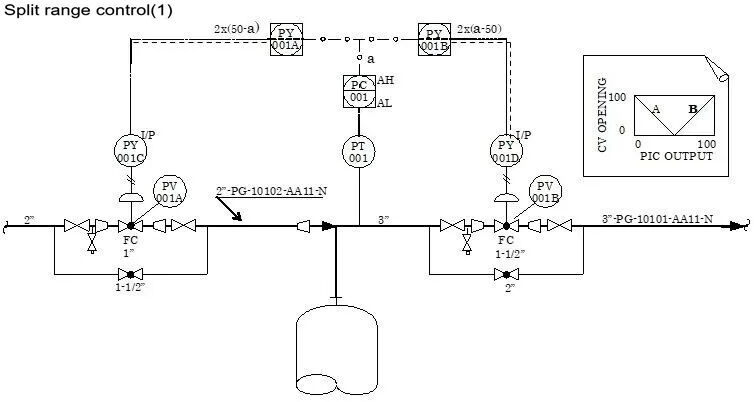

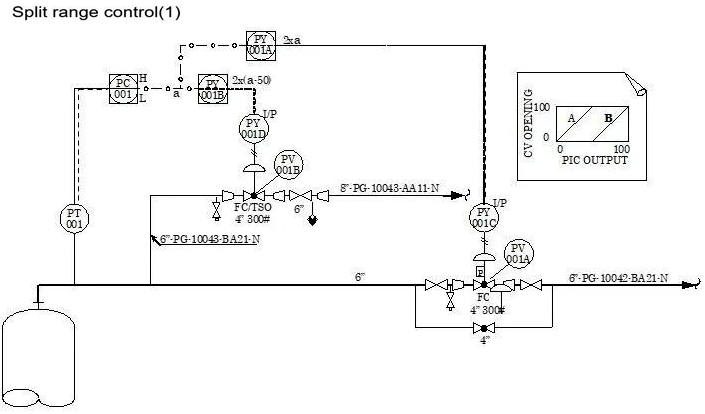

⑤分程控制: 一个输出控制两个阀门
识别特征：一个控制器符号引出两根线到两个阀门，每个阀门分配不同的输出范围。
典型应用：冷热公用工程切换、温度三通调节。
联锁逻辑的P&ID表达
联锁是P&ID中最容易出错也最考验经验的部分。看联锁，核心是找三个要素：触发条件(谁让它动)、动作对象(动谁)、动作结果(动成什么样)。

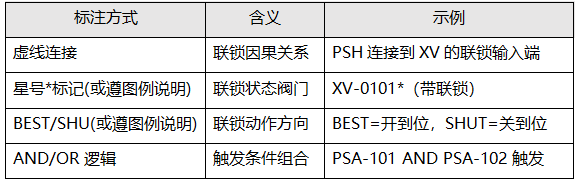

3.1 阀门联锁标注
3.2 典型联锁场景
泵的联锁：泵出口压力低(PSL)→ 联锁停泵(禁止运行)→ 备用泵自启动
反应器紧急泄放：反应压力超高(PSH)→打开泄放阀(XV)→同时关闭进料阀
压缩机组：轴振动超高/轴承温度超高→紧急停机+速关阀关闭
加热炉：火焰检测失败(FSSL)→燃料阀快速切断→鼓风机延时停

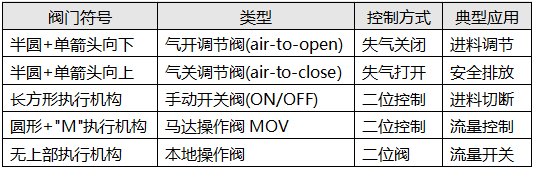

阀门类型快速判断
P&ID上的阀门符号，决定了它在控制策略中的角色。以下是现场常用的几种阀门判断方法。
⚠️ 安全优先原则
在易燃易爆、有毒有害的装置中，阀门的气开/气关选择遵循"安全优先"原则：失气状态下，哪个方向更安全，就选哪个。比如燃气管道上的切断阀一定是气关阀(失气打开，保证燃气不泄漏给点火源)。
P&ID读图实战六步法
给你一张新的P&ID，按照这个顺序看，效率最高。
①读图例说明
尽管有通用的P&ID图例(symbol)，但每个EPC/项目会有不同的风格，了解清楚再看图。
②找控制目标
先看FIC/PIC/LIC/TIC，这些是主控制回路，告诉你工艺的关键控制点在哪里。
③追溯测量链路
从传感器/变送器(FT/PT/LT/TT)开始，顺着信号线找到控制器，理解控制回路的测量-控制-执行完整链路。
④识别串级和超驰
找两个控制器串联(串级)或两个信号指向同一阀门(超驰)，这些是复杂控制策略的核心。
⑤梳理联锁逻辑
找虚线连接、星号标记的阀门，追踪触发条件和动作结果，画出联锁因果表。
⑥验证安全措施
检查泄放阀(PSV)， 安全切断阀(ESD)、易熔塞等安全相关设施是否完整。
P&ID是工程师和工艺对话的语言。图纸上的每一个符号，都承载着设计者对系统的理解。读懂P&ID，不只是记住符号，更是理解控制策略背后的工程逻辑。
下次拿到新P&ID图，不妨用P&ID读图实战六步法试试看，你会发现图纸比想象中更"健谈"。
