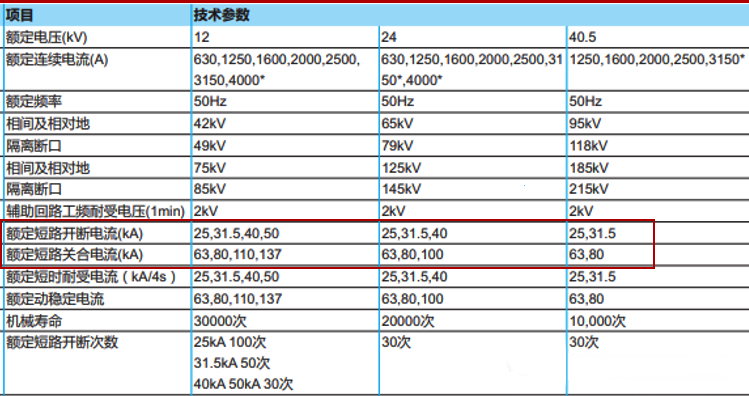

如下图所示，为某知名品牌的真空断路器部分技术参数，图中红色框内的额定短路关合电流与额定短路开断电流之比为2.5，该比值对12kV、24kV、40.5kV均有效。
其实，真空断路器的额定分断电流(即额定短路开断电流)与额定短路关合电流之间存在这个2.5倍数关系，具体如下：
1、数值关系
额定短路关合电流为峰值电流，通常为额定短路开断电流(有效值)的2.5倍。这一关系基于系统直流时间常数为45ms的标准工况推导得出，适用于50Hz频率的电力系统。而直流时间常数(τ)表示系统在直流激励下达到稳态响应63.2%所需的时间，反映系统抵抗变化的惯性能力。
2、参数定义
额定短路开断电流：断路器能可靠开断的最大短路电流有效值，反映其灭弧能力。
额定短路关合电流：断路器合闸时能承受的短路电流首个半波峰值，体现其抗电动力的机械强度。
3、关联性说明
额定短路关合电流、额定短路开断电流均与短路电流相关，但侧重点不同：开断电流关注分断能力，发生短路故障时有足够的能力切断电路；关合电流关注合闸瞬间的冲击耐受能力。额定动稳定电流与额定关合电流数值相等，均为额定开断电流的2.5倍。
4、特殊工况调整
若系统频率为60Hz或时间常数非标准值(45ms)，两者的倍数可能需调整，需根据实际工况计算。
作者：李炳华
