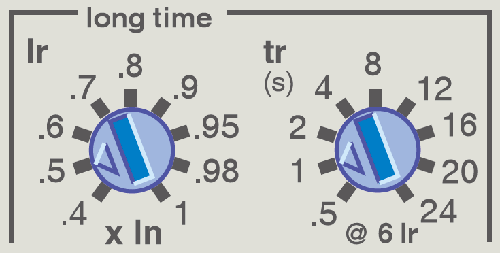

低压断路器长延时保护整定电流Ir的范围，一般为脱扣器额定电流In的0.4~1.0倍，其延时时间Tr一般以6Ir作为整定基准，整定范围从0.5秒到24秒。
意味着当过负荷电流为6倍整定电流Ir时，动作时间为0.5秒~24秒，如图1为MT框架断路器的长延时保护区域。
图1 MT框架断路器长延时保护区域

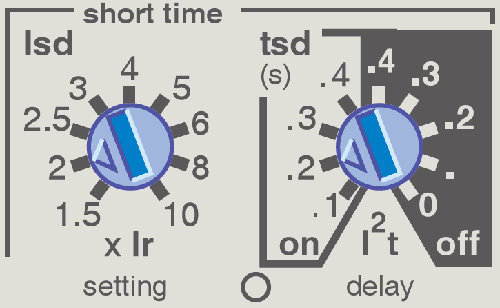

短路短延时保护一般可以设置为长延时整定电流Ir的1.5~10倍，延时时间tsd的范围为0.1秒~4秒。
意味着当故障电流超过短延时保护整定电流Isd时，其动作时间为0.1~0.4秒，见图2为MTMT框架断路器的短延时保护区域。
图2 MT框架断路器短延时保护区域
有设计师提出疑问，如果长延时保护的延时时间Tr设定为8秒，短延时保护整定电流设定为6Ir，延时时间Tsd设定为0.4秒，那么当故障电流达到6Ir时，断路器的动作时间是8秒，还是0.4秒呢？
先看第一种情况：短延时保护整定电流大于6Ir。
我们以框架断路器NT16H1为例，脱扣器额定电流为1000A，长延时保护整定电流Ir为1000A，长延时时间Tr选择8s@6Ir，短延时保护整定电流Isd设定为10Ir，短延时时间设定为0.4秒，见图3。
图3 NT16H1短延时保护设定值10Ir

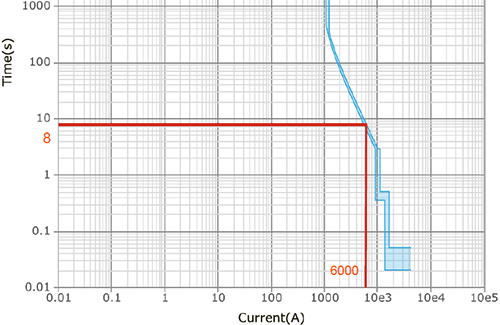

从图4的时间-电流曲线上看，故障电流为6000A即6Ir时，低于短延时保护整定电流10Ir，所以短延时保护不会动作，长延时保护会动作，脱扣时间为8秒。
图4 短延时Isd＞6Ir时间-电流曲线
第二种情况：短延时保护整定电流小于6Ir。
将NT16H1断路器的长延时保护整定电流Ir为1000A，长延时时间Tr仍然选择8s@6Ir，短延时保护整定电流Isd设定为4Ir即4000A，短延时时间设定为0.4秒，见图5。
图5 NT16H1短延时保护设定值4Ir

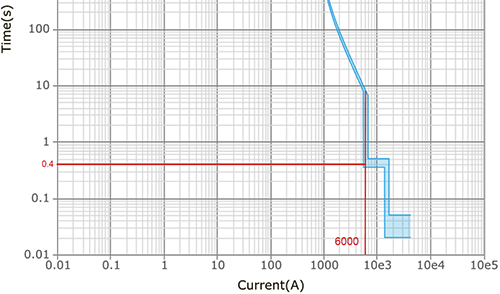

从图6的时间-电流曲线上看，故障电流为6000A即6Ir时，大于短延时保护整定电流4Ir，所以短延时保护延时0.4秒后动作，此时长延时保护不会动作。
图6 短延时Isd＜6Ir时间-电流曲线
第三种情况：短延时保护整定倍数等于6Ir。

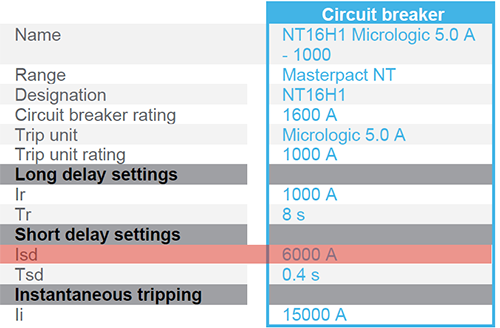

将NT16H1断路器的长延时保护整定电流Ir为1000A，长延时时间Tr仍然选择8s@6Ir，短延时保护整定电流Isd设定为6Ir即6000A，短延时时间设定为0.4秒，见图7。
图7 NT16H1短延时保护设定值6Ir
从图8的时间-电流曲线上看，故障电流为6000A即6Ir时，等于短延时保护整定电流6Ir，所以短延时保护延时0.4秒后动作，此时长延时保护不会动作。
图8 短延时Isd=6Ir时间-电流曲线
由此可见：
1、当低压断路器短延时保护整定倍数大于6Ir时，如果故障电流为6Ir，那么断路器将按长延时保护对应@6Ir的延时时间动作；
2、当低压断路器短延时保护整定电流小于(等于)6Ir时，只要故障电流大于(等于)短延时保护设定值(包括6Ir)，那么断路器将按短延时保护的延时时间Tsd动作。
长延时保护基于6Ir的延时时间Tr意义，是决定反时限区域其他过载倍数下动作时间的长短。

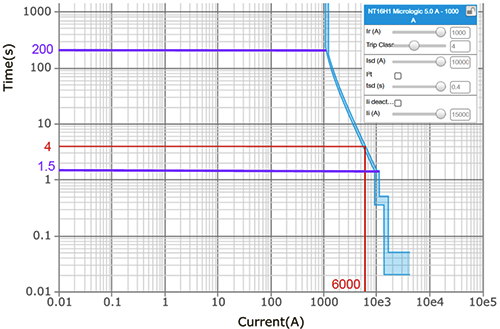

例如图9为Tr=4倍时的反时限曲线，图10为Tr=24倍时的反时限曲线，你会发现二者只是在Y轴方向作平移运动。
Tr@6Ir只是决定了曲线的走向，当短延时保护整定电流低于6Ir时，并不影响短延时保护的延时时间。
图9 长延时保护Tr=4秒的反时限曲线

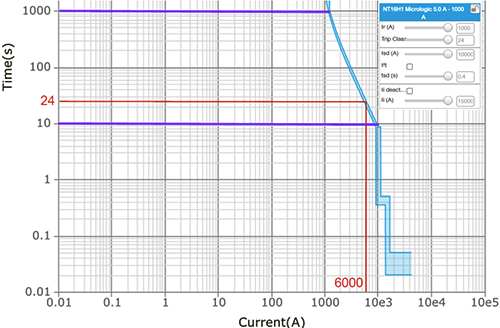

图10 长延时保护Tr=24秒的反时限曲线
作者：宾昭平
