巴类流量计选型经验分享

2025/7/1 9:40:50 人评论 次浏览 分类:流量测量  文章地址:http://yunrun.com.cn/tech/6141.html

巴类流量计选型需综合考虑精度、量程比、介质特性及预算。德尔塔巴在超大口径和高压场景表现优异,增强型毕托巴凭借AI补偿成为低流速性价比首选,而威力巴和阿牛巴分别适用于常规工况与高精度贸易结算。未来,随着智能化与材料技术的进步,巴类流量计将在复杂工业环境中发挥更大作用。

1、巴类流量计概述

巴类流量计是一种基于差压原理的插入式流量测量仪表,广泛应用于气体、液体和蒸汽的流量监测。其核心原理是通过检测流体在传感器前后产生的压力差(总压与静压之差)推算流速,进而计算流量。巴类流量计因结构简单、压损小、安装便捷等优势,在工业领域占据重要地位,尤其适用于大口径管道(DN300以上)的流量测量。

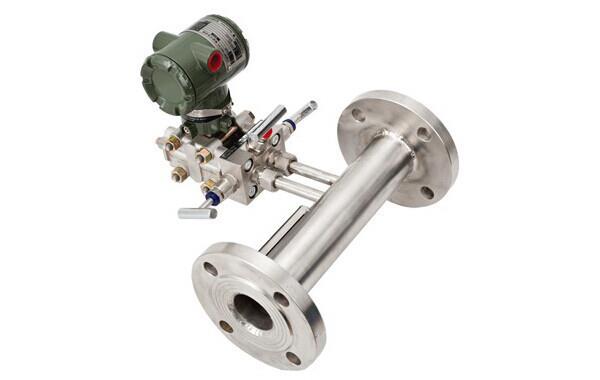

V锥流量计

2、主流巴类流量计类型及关键参数对比

①威力巴(Verabar)流量计
威力巴流量计测量原理:子弹头截面设计,通过多对取压孔平均流速差压信号,结合动态压力补偿算法。
威力巴流量计关键参数:
◆精度:±1.0%(标称),实际低流速(<0.8m/s)误差达±15%~20%。
量程比:10:1(体积流量),质量流量8:1。
适用管径:DN38~9000mm,支持圆管、方管。
介质适应性:气体(天然气、压缩空气)、蒸汽(饱和/过热)、低粘度液体(≤10厘泊)。
耐温耐压:最高温度550℃,最大压力40MPa。
安装维护:需直管段(前10D后5D),防堵设计优,但低流速信号易受冷凝水干扰。
价格区间:DN800约8万~12万元。

②德尔塔巴(Delta Bar)流量计

德尔塔巴流量计测量原理:尾部涡街分离辅助差压检测,双信号融合技术提升低流速稳定性。
德尔塔巴流量计关键参数
精度:标称±0.2%~0.5%,实测0.6m/s时误差±8%~12%。
量程比:30:1(双向测量),覆盖更宽流量范围。
适用管径:DN3~9000mm,支持超大口径(如H150型)。
介质适应性:高压蒸汽(≤25.5MPa)、煤气、腐蚀性液体,支持两相流动态补偿。
耐温耐压:极端温度-200℃~1240℃,高压型可达68MPa。
安装维护:支持在线插拔(如H350型),适用于不停产维护场景。
价格区间:DN800约7万~10万元。

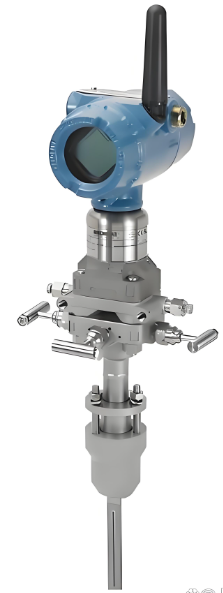

罗斯蒙特阿牛巴流量计

③阿牛巴(Annubar)流量计

阿牛巴流量计测量原理:多点取压结构,通过均压室平衡流速分布差异。
阿牛巴关键参数:
精度:±1.0%~±5.0%(取决于工况),低流速(<1.2m/s)误差显著增大。
量程比:体积流量10:1,质量流量8:1。
适用管径:DN50~12000mm,适用于方形/矩形管道。
介质适应性:重油(≤30CP)、脏污气体(需配置吹扫装置)。
耐温耐压:最高温度450℃,压力≤20MPa。
安装维护:需定期清理取压孔,抗堵性中等。
价格区间:DN800约12万~18万元。

④增强型毕托巴流量计

增强型毕托巴流量计测量原理:多孔矩阵取压(8~12孔)结合AI动态补偿算法,提升低流速灵敏度。
增强型毕托巴关键参数:
精度:±5%~10%(0.5m/s时)
量程比:50:1
适用管径:DN50~5000mm,支持插入式安装。
介质适应性:汽水两相流(干度80%~95%),需集成湿度传感器。
耐温耐压:最高温度650℃,压力≤32MPa。
安装维护:需上游3D直管段,维护频率较高(每6个月清理取压孔)。
价格区间:DN800约4万~8万元,性价比突出。

⑤T型巴(T-Bar)流量计

T型巴流量计测量原理:对称T型结构,抗振动性强,适用于高扰动流场。
T型巴关键参数:
精度:±1.5%(常规流速),低流速(<2m/s)误差±30%以上。
量程比:5:1,适用性较窄。
适用管径:DN300~3000mm,多用于电厂主蒸汽管道。
介质适应性:高压蒸汽、含颗粒气体(需加装耐磨涂层)。
耐温耐压:最高温度500℃,压力≤38MPa。
价格区间:DN800约5万~8万元。

3、巴类流量计关键参数综合对比表

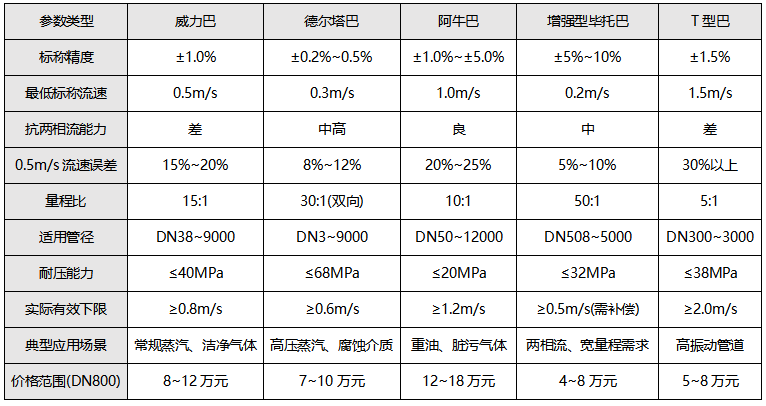

巴类流量计关键参数综合对比表

4、巴类流量计选型建议与工程应用

①超低流速场景(<0.6m/s)用哪种巴类流量计?
首选方案:多声道超声波流量计(精度±3%~5%),但成本较高(DN800约15万~25万元)。
替代方案:增强型毕托巴+AI补偿(±5%~10%误差),需配合高精度变送器(如Rosemount 3051S)。

②常规低压蒸汽(0.6~10m/s)用哪种巴类流量计?

性价比优选:德尔塔巴(综合性能均衡)或增强型毕托巴(节省20%~30%成本)。
贸易结算场景:阿牛巴(高精度需求),但需接受较高维护成本。

③高振动/脏污介质用哪种巴类流量计?

抗振设计:T型巴(机械强度高)或V锥流量计(抗脏污,压损较大)。
防堵优化:选择威力巴(子弹头防堵)或德尔塔巴(自排水设计)

5、巴类流量计技术发展趋势

①智能化升级:集成边缘计算芯片(如STM32H7)实现实时滤波和动态补偿,降低对DCS系统的依赖。
②多传感器融合:结合热式质量流量计或湿度传感器,提升两相流测量精度。
③材料创新:采用陶瓷涂层或哈氏合金,延长探头在腐蚀性介质中的寿命。
④标准化协议:推动HART、FF通讯协议等普及,实现远程诊断与参数调整。
