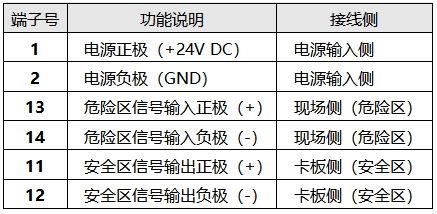

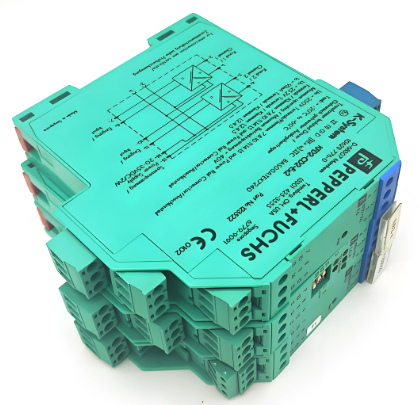

1、KFD2-STC4-EX1端子定义与功能
2、KFD2-STC4-EX1接线步骤
①电源连接(端子1-2)
◆端子1(+24V)：接24V DC电源正极(通常来自系统电源或安全栅专用电源)。
◆端子2(GND)：接电源负极，并确保与系统地可靠连接(接地电阻≤1Ω)。
②现场侧(危险区)接线(端子13-14)
二线制变送器接线(如压力变送器、温度变送器)：
◆端子13(+)：接变送器的正极(+)。
◆端子14(-)：接变送器的负极(-)，同时需确保与电源负极(端子2)共地。
注意：若变送器需要外部供电，电源由安全栅内部通过端子13-14提供(本质安全供电)。
③卡板侧(安全区)接线(端子11-12)
PLC/DCS模拟量输入卡接线(如西门子SM331、ABB AI模块等)：
◆端子11(+)：接PLC/DCS的模拟量输入正极(AI+)。
◆端子12(-)：接PLC/DCS的模拟量输入负极(AI-)。
3、KFD2-STC4-EX1接线关键注意事项
①电源极性
电源正负极必须严格对应(端子1=+24V，端子2=GND)，反接可能烧毁安全栅。
②接地要求
端子2(GND)必须与系统地可靠连接，接地电阻≤1Ω，避免信号干扰或防爆失效。
③电缆选择
◆危险区线路(端子13-14)需使用屏蔽双绞线，屏蔽层单端接地(接安全区侧)。
◆安全区线路(端子11-12)建议使用相同规格电缆，避免与强电线路平行走线。
④跳线设置
◆默认设置为二线制变送器(S1=ON，S2=OFF)。
◆若为四线制变送器，需调整跳线(S1=OFF，S2=ON)，具体参考手册。
◆S1/S2跳线(位于安全栅内部)
⑤防爆认证
确保危险区设备(变送器)与安全栅的防爆参数匹配(如Uo≤28V，Io≤93mA)。
4、KFD2-STC4-EX1常见问题处理
①无输出信号：
◆检查电源电压(24V±10%)、跳线设置是否正确。
◆确认变送器是否正常供电(端子13-14间电压应为变送器工作电压)。
②信号波动/噪声
◆检查屏蔽层是否单端接地，避免多点接地形成环路。
◆确保危险区与安全区电缆隔离，远离变频器、电机等干扰源。
③安全栅报警灯亮
◆检查负载阻抗是否超限(安全区侧负载≤500Ω)。
◆确认危险区线路无短路或开路。
