1、输入部分

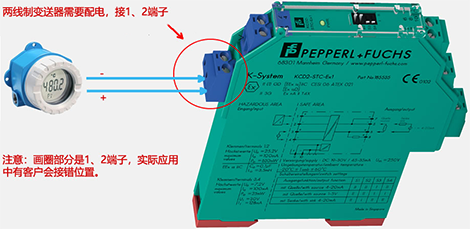

①用于两线制智能变送器配电,同时接受带有HART信号的电流信号。叠加在4-20mA电流上的HART通讯允许双向传输。两线制智能变送器信号接1+、2-端子,由1、2端子给现场的变送器供电并接受变送器的4-20mA+HART信号。

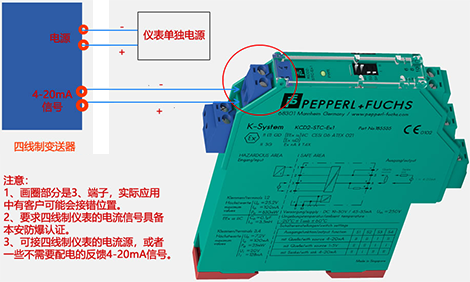

②用于四线制变送器的4-20mA信号或者4-20mA电流源信号,电流源信号接3+、4-端子,接受四线制变送器的4-20mA+HART信号。

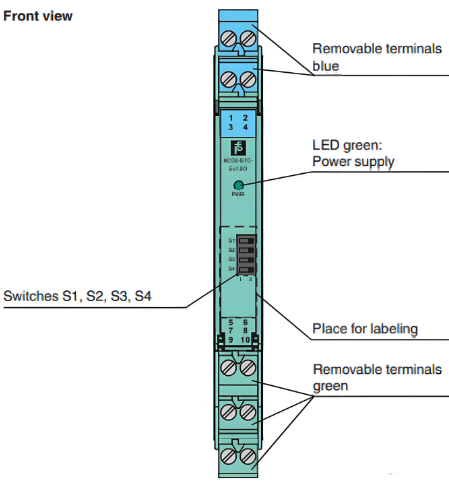

2、输出部分5-、6+,通过拨码开关来设置有源、无源和电压输出
①输出部分默认信号是电流源4-20mA输出,系统模块对外不供电的情况下使用。拨码开关S1S2S4在“I”,S3默认在“II”;
②输出为1-5V电压,S1S2拨码在“II”上,S2S4拨码在“I”上;
③输出为无源4-20mA电流,这种情况下一般是系统模块两根线接收信号的同时对外供电了(也就是说,在不加安全栅的情况下,二线制变送器直接接系统模块,二线制变送器正常工作。本安仪表不建议使用)。在正常的本安回路中,现场仪表是由安全栅来给现场仪表配电的,但有些特殊的系统模块默认对外供电,如果不做跳线处理的话,需要在安全栅端屏蔽掉系统模块的24V电压,再由安全栅给现场仪表配电。这时候需要S1、S3、S4拨码拨到“II”上,S2拨码拨到“I”上。参考下图:
