紧急切断阀手轮应在防火罩里面还是外面?

2025/5/9 20:04:03 人评论 次浏览 分类:控制阀  文章地址:http://yunrun.com.cn/tech/6065.html

紧急切断阀手轮应在防火罩里面还是外面?在回答这个问题之前,先了解防火罩设置的相关规范要求,再了解SIS系统紧急切断阀是否需要带手轮,答案自然破茧二出。



根据相关标准规范,紧急切断阀并非在所有情况下都必须配置防火罩,但在很多情况下需要采取防火保护措施,详见如下整理。


◆T∕HGJ12402-2021石油化工装置火灾紧急隔离控制阀设计标准

7.0.1 火灾紧急隔离控制间位于液化烃设备抽出泵15m内时,应采取耐火措施,在1093℃经类池火中,30min内,能够可靠驱动阀门处于关闭状态,实现火灾安全功能。
7.9.3 下到配火格境可供选样
1 配置弹簧返同型单作用气缸的气动执行机构,在气动控制管路或气缸上配易熔塞,火灾时易熔塞熔化,气缸失气,火灾紧急隔离控制间自行关闭。弹机构性能应满足本标准7.01条火灾条件要求。不能满足要求时,应加防火隔热保护措施。
2 配置双作用气缸的气动执行机构,应加防火隔热保护措施,且应配置备用气源罐,备用气源罐容积至少应满足间门从全开至全关一次所的储气量。
3 电动执行机构应加防火隔热保护措施。
4 故障关闭型电液执行机构可配置蓄能器易熔阀,火灾时易熔阀打开,蓄能器释放动力使火灾紧意隔高控制间关闭。执行机构应满足本标准7.0.1条火灾条件要术。不能满足要求时,应加防火隔热保护措施。
5 故障保位型电液执行机构应加防火隔热保炉惜施。
7.0.3 防火隔热保护措施应根据火灾紧急隔离控制间的实际耐火需求和正常运行需求设计。
7.0.4 防火隔热保护措施宜采用柔性防火罩,也可采用其他方式防火隔热。
7.0.5柔性防火罩应至少具备下列性能:
1 耐火隔热
防火罩应符合UL1709标准,在1093℃下,抵抗烃类池火30min。在此条件下,防火罩内执行机构侧的温度不宜超过800℃,且不应超过所保护执行机构的工作温度范围。
2 散热降温
防火罩散热降温措施应根据环境条件和每个间的具体工况、整体结构等因素设计,保证在日常送行时,的护罩内执行机构的温度在其正常工作温度范围和电气防爆认证允许温度范围内。
当仅通过防火罩的散热措施不能达到散然要求时。可通过延长上阀盖、增设挡热板等方式减少阀体向执行机构传热。
3 环境条件
防火罩应满足使用场合的环境温度、湿度、风沙、而雪、大气腐蚀、阳光辐射等条件,使用寿命满足工程需求。
4 操作窗口
防火罩应设计日常检查、操作控制阀所需要的窗口。该窗口日常应关闭、防火,需要时可开启。

SH/T3005-2016石油化工自动化仪表选型设计规范

10.3.6.14 当工艺安全对紧急切断阀有防火保护要求时,用于紧急切断阀的气动执行机构及其附件应有防火保护措施,首选安装防火保护罩,防火保护罩应符合UL1709标准,能够在1093℃下,抵抗烃类火灾30min。
10.3.7.11 当工艺安全对紧急切断阀有防火保护要求时,紧急切断阀的电动执行机构及其附件应有防火保护措施,首选安装发昂或保护罩,防火保护罩应符合UL1709标准,能够在1093℃下,抵抗烃类火灾30min。
10.3.7.12 当工艺安全对紧急切断阀有防火保护要求时,用于紧急切断阀的电动执行机构的动力电缆及信号电缆宜采取防火保护措施

◆AQ 3053-2015立式圆筒形钢制焊接储罐安全技术规范

6.13 切断阀
储罐物料进出口管道靠近罐体处应设一个总切断阀。对大型储罐,应采用带气动型、液压型或电动型执行机构的阀门。当执行机构为电动型时,其电源电缆、信号电缆和电动执行机构应作防火保护。切断阀应具有自动关闭和手动关闭功能,手动关闭包括遥控手动关闭和现场手动关闭。

◆Q/SH0749-2018液化烃储运工程技术标准

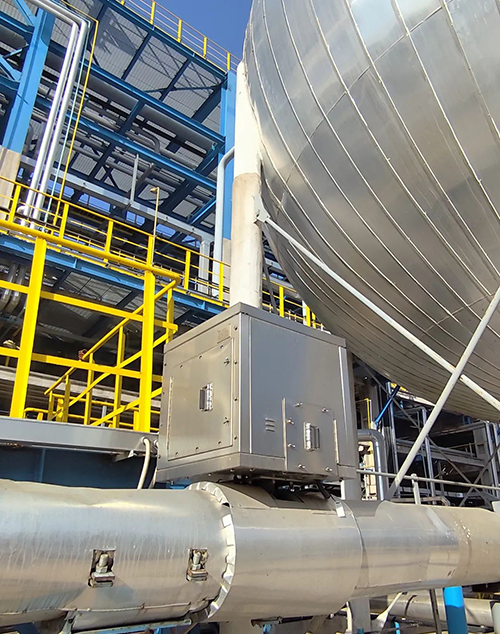

g)液化烃球罐根部紧急切断阀选用应符合中国石化建[2011]518号(液化烃球紧急切断阀选型设计规定》:球罐根部紫急切断阀的防火罩应选用适用于户外露天场合的刚性防火保护罩,防火保护罩应能够在1093℃烃类火灾下30min内保证其内部温度低于80℃。

◆中国石化建[2011]518号《液化烃球罐区注水系统设计规定》和《液化烃球罐紧急切断阀选型设计规定》

4.6.14 气动执行机构及其附件应有防火措施,首选安装防火保护罩,防火保护罩应符合UL1709标准,能够在1093℃下,抵抗烃类火灾30分钟。
4.7.11 电动执行机构及其附件应有防火措施,首选安装防火保护罩,防火保护罩应符合UL1709标准,能够在1093℃下,抵抗烃类火灾30分钟。
4.7.12 电动执行机构的动力电缆及信号电缆应采取防火保护措施,且应符合4.1.5 条规定。

◆中国石化建[2011]518号

◆GB 51283-2020 精细化工企业工程设计防火标准
5.8.3 精细化工自控设施的仪表选型、控制系统配置等应符合相关化工企业自控设计标准规定,并采取合理的安全措施:
1 存放可燃物质的设备,应按工艺生产和安全的要求安装压力、温度、液位等检测仪表,并根据操作岗位的设置配置现场或远传指示报警设施;
2 有防火要求及火灾紧急响应的工艺管线控制阀,应采用具有火灾安全特性的控制阀;
3 有耐火要求的控制电缆及电缆敷设材料应采用具有耐火阻燃特性的材料;
4 重要的测量仪表、控制阀及测量管线等辅助设施可采取隔然耐火保护措施。

条文解释:5.8.3火灾紧急切断控制阀是用于把可燃物质与火灾设备隔离的火灾安全性开关阀。该阀门的最大行程时间不应超过10s,阀门的允许泄漏等级应至少达到ANSI/FCI 70-2等级V(Class V)规定,开关阀的阀体、阀内件(垫片、填料等)应能承受API607或API6FA标准的阀门耐火试验。该阀门的气动执行机构及其附件都应有防火措施,首选安装防火保护罩(该保护單应符合UL1709 标准,能在1093℃下抵抗烃类火灾30分钟)。该阀门可在安全区(且安全巡检路线附近)设置遥控操作开关,其接点信号直接送至该开关阀,在紧急情况下可现场手控该开关阀。


该阀门可配置手轮机构,该机构必须能实现在无动力和阀门最大负载情况下可手动操纵执行机构。


开关阀的气动执行机构应优先选用仪表空气故障关型(FC),气动控制管路可局部选用防日晒聚乙烯管,执行机构的气缸上应能加装易融塞,其融塞的融化温度一般为250℃(或根据火灾发生燃烧可产生温度的安全融化需要值而定),确保火灾事故发生时带弹簧安全复位的功能使开关阀阀位处于安全位置。

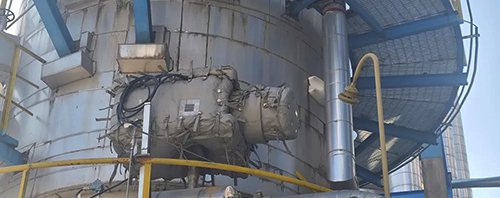

防火罩

综上所述,储罐的紧急切断阀在部分情况下有明确的防火要求,如液化烃球罐根部紧急切断阀按规定必须配置防火罩。对于其他类型的储罐紧急切断阀,虽未强制要求配置防火罩,但通常也需要根据具体的工艺安全要求、执行机构类型等采取相应的防火保护措施,以确保在火灾发生时能够正常工作,防止事故扩大。


我们曾探讨过SIS系统紧急切断阀不带手轮的话题,火灾情况下,如果手轮是在防火罩里面,手轮显得没有存在的意义了,如果手轮在防火罩外面,被烧得滚烫的手轮又如何去操作?所以我们可能还有进一步需要学习的空间,怎么来看待这些要求。同时,远程控制阀必然有电缆,这些电缆又应该做何选型以及防护?气源管及相关的气路球阀等等又应该做何选型以及防护?
