气动执行机构机械限位调整方法因具体型号和设计而有所不同，但通常包括以下步骤：
1、确定调整范围
根据设备说明书或实际需求，明确需要调整的机械限位范围。例如，某些型号允许在82°至98°之间调节角行程的机械限位，而其他型号可能允许±5°或±6°的调整。
2、断开气源并确保安全
在调整机械限位之前，必须停止供气，并确保执行机构处于非工作状态。这可以避免因操作不当导致的损坏或意外。
3、松开锁紧螺母
使用适当的工具(如扳手或内六角扳手)松开机械限位螺钉上的锁紧螺母。这一步骤是为了便于后续旋转调整螺钉。
4、旋转调整螺钉
根据需要调整的方向，顺时针或逆时针旋转机械限位螺钉。顺时针旋转通常会增加角行程，而逆时针旋转则会减少角行程。
对于某些型号，还可以通过拧紧或松开特定的调节螺母来实现更精确的调整。
5、检查调整效果
在调整过程中，需手动或电动操作执行机构，观察阀门是否在设定的位置停止。例如，角行程执行机构需要确保阀门在全开或全关位置时停止。
6、重新紧固锁紧螺母
调整完成后，将锁紧螺母重新旋紧，以固定调整位置。确保锁紧螺母完全拧紧，以防止机械限位在运行中发生松动。
7、验证调整结果
最后，通过多次开关操作验证机械限位是否正确设置。例如，可以通过观察阀门的开/关指示灯或手动检查阀门是否在指定位置停止。
注意事项
①调整时需避免过度旋转螺钉，以免损坏限位装置。
②某些型号的机械限位螺栓不可用于手动操作，因此需特别注意。

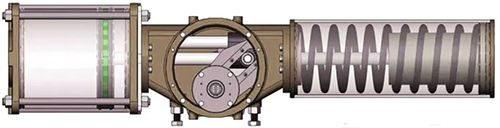

③如果执行机构带有弹簧复位功能，需确保弹簧状态未受干扰。
不同型号的气动执行机构可能具有不同的机械限位调整方式。例如：

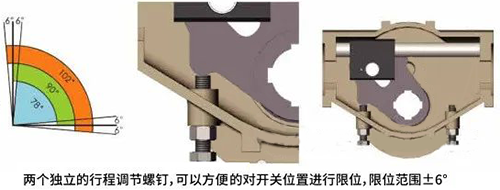

①某双作用气动执行机构通过拧紧或松开外壳左侧的行程限位螺钉来调整角冲程。

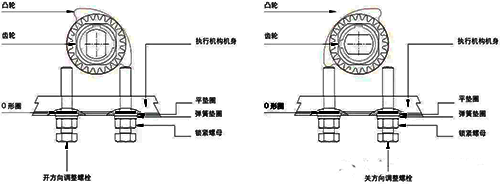

②某执行机构则通过开方向和关方向的调整螺栓来控制凸轮与齿轮之间的相对位置。
③对于带有加长限位器的执行机构，需将加长限位器螺丝调整到所需位置，并确认位置后紧固密封件。
综上所述，调整气动执行机构机械限位需要根据具体型号的操作手册进行详细操作，并严格按照步骤进行，以确保设备的安全性和可靠性。
