手动操作器特点
1、手操器可输入两路信号，两排LED显示窗口(PV显示外给定值，SV显示阀位反馈值，PV和SV窗口显示方式可通过仪表参数设置改变)
2、仪表为亚克力有机玻璃面板、硅胶按键，按键手感清晰柔和，动作准确可靠。该设计解决了国内手操器因频繁操作出现按键失灵、传统PVC面板老化破损的缺陷
3、手操器输入、输出有多重信号类型可供选择和自由切换，现场适用性超过同类型产品
4、仪表精度0.2%，抗强干扰和低温度漂移设计，高稳定性和长寿命，两年质保
5、手操器输入、输入、电源和通信之间光电隔离，整机抗强干扰设计
6、仪表有6种外形可供用户选择
7、手动操作器有1路模拟量控制输出或者1组开关量控制输出(正转/反转)
8、手操器可带1路变送输出(变送输出电流电压可切换，可设置为对应外给定值或阀位反馈值对应的变送输出)
9、可实现手/自动无扰切换功能。手动操作器从手动切换到自动时，采用逼近算法，并带切换限幅功能(本仪表特有)
10、参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。

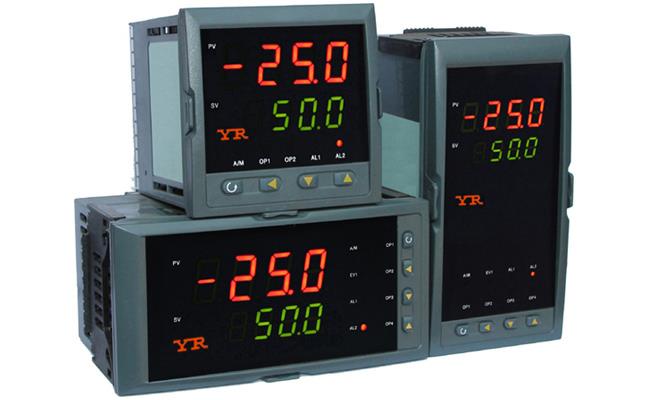

YR-GFY智能手操器|
手操器选型表 |
||
|
YR-GFY□-□□□-□/□-□□□□-□-□ |
||
|
选型代码 |
仪表外形尺寸 |
说明 |
|
435 |
96×48×110mm |
开孔尺寸：92×44mm |
|
S435 |
48×96×110mm |
开孔尺寸：44×92mm |
|
735 |
72×72×110mm |
开孔尺寸：68×68mm |
|
935 |
96×96×110mm |
开孔尺寸：92×92mm |
|
835 |
160×80×110mm |
开孔尺寸：152×76mm |
|
S835 |
80×160×110m |
开孔尺寸：76×152mm |
|
T835 |
160×80 光柱手动操作器 |
开孔尺寸：152×76mm |
|
ST835 |
80×160 光柱手动操作器 |
开孔尺寸：76×152mm |
|
选型代码 |
通讯方式 |
说明 |
|
0 |
无通讯接口 |
标准出厂配置 |
|
2 |
RS232通讯 |
|
|
3 |
RS232C打印接口 |
|
|
8 |
RS485通讯 |
|
|
1 |
外部事件输入1（强制手动） |
|
|
3 |
外部事件输入2 |
|
|
5 |
外部事件输入3 |
|
|
选型代码 |
控制输出（OUT1） |
说明 |
|
1 |
开关量阀位控制正转/反转输出 |
|
|
2 |
4-20mA（RL≤600Ω） |
|
|
3 |
0-10mA（RL≤1.2KΩ） |
|
|
4 |
1-5V（RL≥250KΩ） |
|
|
5 |
0-5V（RL≥250KΩ） |
|
|
6 |
SCR单相可控硅过零触发脉冲输出 |
双向可控硅控制输出订货时文字说明 |
|
7 |
SSR固态继电器驱动电压输出 |
|
|
8 |
0-20mA（RL≤600Ω） |
|
|
9 |
0-10V（RL≥4KΩ） |
|
|
K |
三相可控硅过零触发脉冲输出 |
|
|
选型代码 |
辅助变送输出（OUT2） |
说明 |
|
0 |
无变送输出 |
标准出厂配置（见备注1） |
|
2 |
4-20mA（RL≤600Ω） |
辅助变送输出可通过仪表二级参数“2T”设置为外给定值的变送输出或阀位反馈的变送输出 |
|
3 |
0-10mA（RL≤1.2KΩ） |
|
|
4 |
1-5V（RL≥250KΩ） |
|
|
5 |
0-5V（RL≥250KΩ） |
|
|
8 |
0-20mA（RL≤600Ω） |
|
| 9 | 0-10V（RL≥4KΩ） | |
|
选型代码 |
外给定控制输入类型 |
说明 |
|
12 |
4-20mA输入 |
出厂预设 |
| 13 | 0-10mA输入 | |
| 14 | 1-5V输入 | |
| 15 | 0-5V输入 | |
| 16 | 0-20mA输入 | |
| 31 | 0-10V输入 | |
| 33 | 0-350Ω远传电阻 | |
| 23 | 全切换输入 | |
|
选型代码 |
阀位反馈输入类型 |
说明 |
|
12 |
4-20mA输入 |
出厂预设 |
| 13 | 0-10mA输入 | |
| 14 | 1-5V输入 | |
| 15 | 0-5V输入 | |
| 16 | 0-20mA输入 | |
| 31 | 0-10V输入 | |
| 33 | 0-350Ω远传电阻 | |
| 23 | 全切换输入 | |
|
选型代码 |
第一报警方式 |
说明 |
|
N |
无报警 |
|
|
H |
上限报警 |
标准出厂配置 |
|
L |
下限报警 |
|
|
选型代码 |
第二报警方 |
说明 |
|
N |
无报警 |
|
|
H |
上限报警 |
|
|
L |
下限报警 |
标准出厂配置 |
|
选型代码 |
第三报警方式 |
说明 |
|
N |
无报警 |
标准出厂配置 |
|
H |
上限报警 |
仅模拟控制输出时可选 |
|
L |
下限报警 |
仅模拟控制输出时可选 |
|
选型代码 |
第四报警方 |
说明 |
|
N |
无报警 |
标准出厂配置 |
|
H |
上限报警 |
仅模拟控制输出时可选 |
|
L |
下限报警 |
仅模拟控制输出时可选 |
|
选型代码 |
馈电输出 |
说明 |
|
N |
无馈电输出 |
标准出厂配置 |
|
P |
1路DC24V馈电输出 |
|
|
2P |
2路DC24V馈电输出 |
|
|
2P（12/24） |
第一路12V，第二路24V馈电输出 |
|
|
选型代码 |
仪表供电方式 |
说明 |
|
W |
DC24V供电 |
|
|
T |
交流/直流 100-240V供电（交流50Hz） |
标准出厂配置 |
|
|
||
1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为72×72mm型的仪表不带RS232C打印接口。
3、规格尺寸为96×48mm、48×96mm的仪表,接线端子25-36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A,其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择开关量控制输出功能时(正、反转输出),报警输出最多只能选择2限报警。
最常用手操器型号
1、模拟量控制输出
YR-GFY835-020-12/12-HLNN-N-T
YR-GFYS835-020-12/12-HLNN-N-T
YR-GFY935-020-12/12-HLNN-N-T
YR-GFY935-022-12/12-HLNN-N-T
YR-GFY835-022-12/12-HLNN-N-T
YR-GFYS835-022-12/12-HLNN-N-T
YR-GFYST835-020-12/12-HLNN-N-T
YR-GFYST835-022-12/12-HLNN-N-T
2、阀位控制正转/反转输出
YR-GFY835-010-12/12-HLNN-N-T
YR-GFYS835-010-12/12-HLNN-N-T
YR-GFY935-010-12/12-HLNN-N-T
YR-GFY935-012-12/12-HLNN-N-T
YR-GFY835-012-12/12-HLNN-N-T
YR-GFYS835-012-12/12-HLNN-N-T
YR-GFYST835-010-12/12-HLNN-N-T
YR-GFYST835-012-12/12-HLNN-N-T
智能手操器接线图

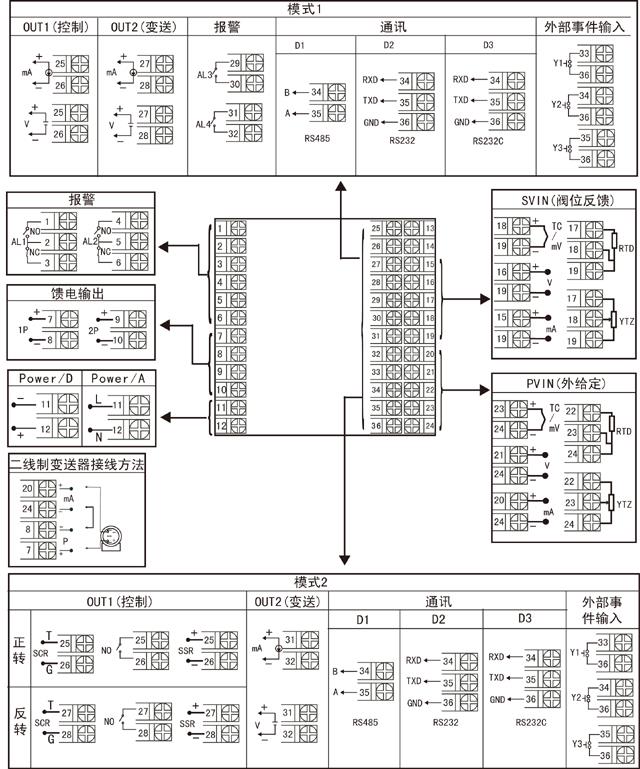

1、外形规格160×80、80×160、96×96、96×48和48×96手操器接线图

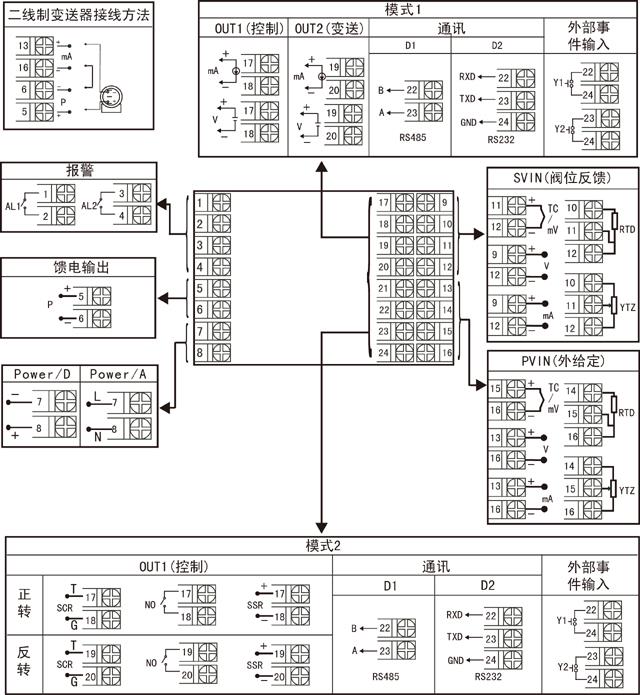

2、外形规格72×72 智能手操器接线图
手操器自动/手动输出
1、模拟量控制输出时
仪表在自动状态下仪表控制输出量跟随PV输入信号，直接将PV输出。这一过程可视手操器为导线，将控制器和执行器直接连通，手操器控制输出值就是PV外给定输入同步输出值。
仪表在手动状态下，仪表控制输出量跟随手动设定值，手操器控制输出由人工手动输出，此时手操器相当于一台模拟量输出的信号发生器。
2、正转/反转阀位控制输出时
仪表在自动状态下，仪表控制输出量跟随PV输入信号，通过比较SV与PV值：①当SV＞PV+OH，输出反转直到SV≤PV；②当SV＜PV-OH，输出正转直到SV≥PV；③当SV=PV，保持原状态。
仪表在手动状态下，仪表控制输出量跟随手动设定值，通过比较手动设定值和SV值：①当手动设定值>SV+OH，输出正转直到手动设定值≤SV；②当手动设定值<SV-OH，输出反转直到手动设定值≥SV；③SV=PV，保持原状态。
手操器如何实现无扰切换
1、自动转手动无扰切换过程
当自动转手动切换过程中，手操器将原外给定值，当成手动给定值，以实现无扰切换。
2、手动转自动无扰切换过程

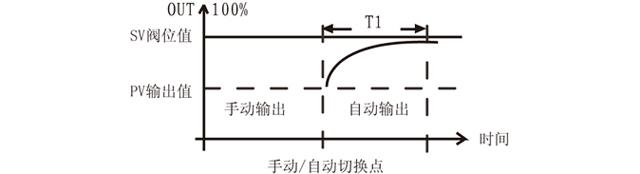

手操器将根据控制器设定参数中的积分时间，按控制逼近方法，自动跟随PVin变化，转回自动控制状态。仪表采用积分逼近算法，控制输出示意图：
