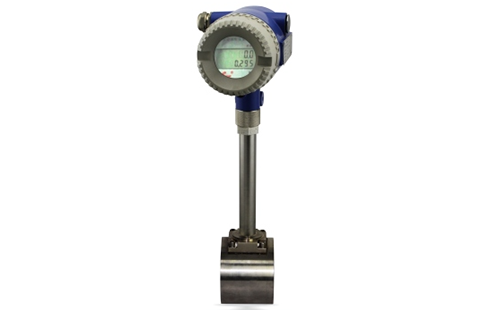

昌晖仪表生产的SWP-TU系列夹持式涡街流量计用于工业现场测量气体、液体及蒸汽的体积流量。SWP-TU防护等级IP65，涡街流量计液晶表头可显示瞬时流量、累积流量、质量流量(有温压补偿时)。
SWP-TU夹持式涡街流量计技术参数
精度：1%(液体和气体)或1.5%(蒸汽)
公称通径：DN25，40，50，80，100，150，200
压力等级：PN25(2.5MPa)
过程温度：普通型-40~160℃；高温型-40~280℃
表体材质：1Cr18Ni9Ti
传感器材质：1Cr18Ni9Ti
传感器密封圈：石墨
转换器外壳材料：铸铝表面喷塑
外壳防护等级：IP65
输出及电源：
①带现场显示，无输出，3.6V锂电池供电
②带现场显示，二线制4-20mA输出，24VDC供电
③带现场显示，脉冲输出，24VDC供电
④带现场显示，脉冲输出和电流输出4-20ｍA，24VDC供电
⑤带现场显示，RS485和二线制4-20ｍA，24VDC供电
⑥不带现场显示，脉冲输出，24VDC供电
⑦不带现场显示，二线制4-20mA输出，，24VDC供电
电气接口：M20×1.5
液晶显示表头：6位浮点数显瞬时流量，8位浮点数显累积流量，条码显示流量百分比
防爆等级：ExiaⅡCT6
SWP-TU夹持式涡街流量计选型表
SWP-TU①②③⑤⑥⑧⑨
①防爆等级
[T]：标准型
[B/ｉ]：本安型(ExiaⅡCT6)
②公称通径/测量范围
[025]：DN25；液体0.8～12m3/h/气体8～150m3/h
[040]：DN40；液体2～30m3/h/气体18～340m3/h
[050]：DN50；液体3～50m3/h/气体30～500m3/h
[080]：DN80；液体10～130m3/h/气体70～1300m3/h
[100]：DN100；液体15～200m3/h/气体100～2000m3/h
[150]：DN150；液体40～450m3/h/气体200～4800m3/h
[200]：DN200；液体80～1000m3/h/气体400～8000m3/h
③表头/输出/供电
[A]：带现场显示，无输出，3.6V锂电池供电
[B]：带现场显示，二线制4-20mA输出，24VDC供电
[C]：带现场显示，脉冲输出，24VDC供电
[D]：带现场显示，脉冲输出+4-20ｍA输出，24VDC供电
[G]：带现场显示，RS485通讯接口+二线制4-20mA输出，24VDC供电
[E]：不带现场显示，脉冲输出，24VDC供电
[F]：不带现场显示，二线制4-20mA输出，24VDC供电
④测量介质
[A]：液体
[B]：气体
[A]：不带温度压力补偿
[B]：带温度补偿
[C]：带压力补偿
[D]：带温度压力补偿
⑥表体内径标准
[0]：中国国标
[1]：约定的特殊要求
⑦表体材料
[0]：1Cr18Ni9Ti
[1]：约定的特殊要求
⑧传感器适用温度
[L]：-40～+160℃：
[H]：-40～+280℃
⑨配对碳钢法兰及螺栓
[F]：出厂提供配套碳钢法兰及螺栓
选型举例
SWP-TUT200GBBD00HF
SWP-TUT065GAAA00LF
