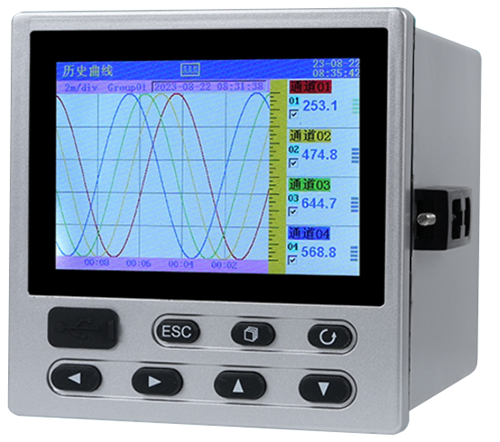

微型彩色无纸记录仪YR-ASR200是一款体积小、色彩丰富、成本适中、功能强大、高可靠性及高性价比的无纸记录仪，满足受空间、成本、显示等方面约束的工业现场需求。YR-ASR200把监视记录的输入信号通过高性能微处理器进行数据处理并转换为可识别和读取信号的仪器，在高分辨率液晶彩屏上以多种形式的画面显示出来，同时把测量数据存放在微型彩色无纸记录仪内部的大容量存储芯片中，并可在3.5英寸彩屏上直接进行数据和图形查询、翻阅和打印。微型彩色无纸记录仪YR-ASR200适用于石油石化、化学化工、造纸塑胶、纺织印染、冶金建材、科教国防、生物医疗、市政环保、能源计量、食品粮油、烟酒饮料、设备制造、设备成套及农林畜牧渔等各行业。
YR-ASR200技术参数
1、屏幕：微型彩色无纸记录仪YR-ASR200采用3.5英寸真彩TFT液晶屏显示数据及各种画面
2、精度： 实时显示：±0.2%FS；追忆精度：±0.2%FS
3、采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现4路信号采集、记录、显示和最多4路报警
4、输入通道：全隔离万能输入(26种输入信号可切换)，最大支持4路万能模拟量输入
5、变送输出：支持4-20mA标准电流变送输出，负载能力500Ω，最多2路变送输出
6、报警输出：支持4路继电器报警输出
7、通讯接口：支持RS23或RS485，Mobud RTU协议
8、掉电保护：所有数据保存FLASH存储器中，无需后备电池，确保历史数据与组态参数不会因掉电丢失
9、供电电源：AC220V/50Hz；DC24V或DC12V(定制生产)
10、外形尺寸：100×100×92.5mm(高×宽×深)；开孔尺寸：92×92mm
微型彩色无纸记录仪YR-ASR200接线图
