SWP-HMI人机界面

2019/12/27 1:21:42 人评论 次浏览 分类:无纸记录仪  仪表地址:http://yunrun.com.cn/product/1177.html

SWP-HMI人机界由触摸屏SWP-HMI70或SWP-HMI10与仪器仪表搭建而成,还能连接PLC、变频器等仪器,形成一个小型控制系统。适用于包括纺织机械、包装姐、橡胶机械、重工机械、试验设备、检测设备、电力行业、暖通空调、环保行业、石油石化、航天、煤炭杨业、水处理、冶金行业、线缆设备、轨道交通运输等几十个行业。

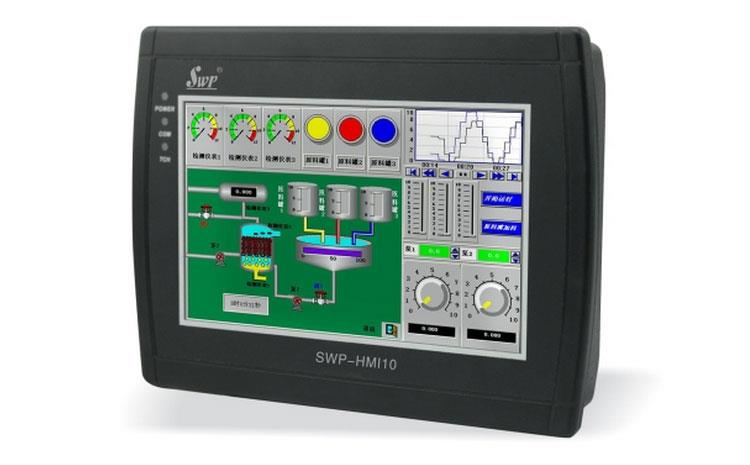

昌晖SWP-HMI人机界面

SWP-HMI触摸屏特点
1、快餐式系统

可以根据客户的需求,快速选择SWP仪表搭建系统。
2、人性化的设计理念
精美的流程图、便捷的操作、全中文/英文的操作界面,让系统直观、快捷、易上手。
3、多种通讯方式
系统带RS232、RS485通讯,还支持以太网、RS422、can等通讯方式。
4、真实的视觉体验
系统的触摸屏采用高亮度、高对比度TFT真彩LCD,清晰度高,功耗低,寿命长。
5、丰富的图文画面
具有工艺流程图控制功能,可现实实时数据、棒图、历史曲线等;具备程序配方上载下传功能,可查询历史记录、报表、报警信息。
6、海量存储空间
系统自带64MB存储空间,还能用SD卡来扩展存储空间,最多可达4G。
7、强大的延伸功能
系统能连接微型打印机、打印系统数据,还能根据客户的需要连接PLC、变频器等设备。
8、便捷的维护
能单独对系统的各部件进行升级、检修或更换,方便系统的维护。
9、支持多种信号
可测量热电偶、交流/直流电压/电流、温度、压力、流量等信号,还支持各种PID运算、报警功能及开关量输入/输出功能。

SWP-HMI人机界面按需求组合,自由快速搭建,系统以触摸屏SWP-HMI70或SWP-HMI10为上位机,SWP仪表为下位机组成一个小型控制系统,还可根据客户需要搭配PLC、变频器等设备。SWP-HMI系统中的仪表按照地址排列,互不干扰,供电即可显示操作。


SWP-HMI人机界面具有无纸记录仪功能。通过精美的流程图、实时数据、棒图、历史曲线等方式来全屏呈现各通道数据,并使用海量的存储空间存储数据以便客户查询历史数据。能配备微型打印机,打印数据及曲线,性价比高。

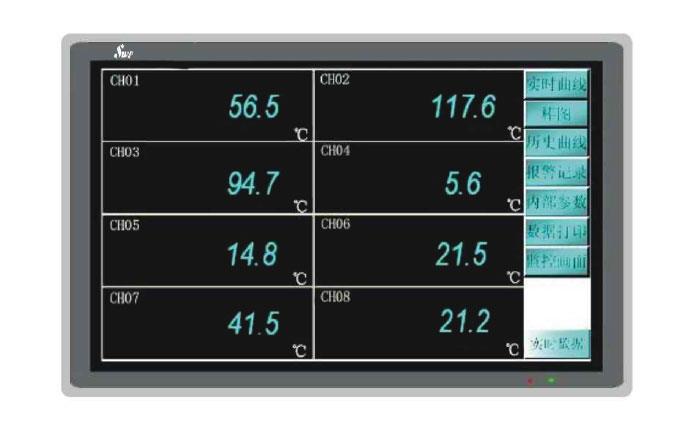

SWP-HMI触摸屏的无纸记录仪功能

SWP-HMI触摸屏选型表
目前SWP-HMI触摸屏有7英寸(支持以太网)SWP-HMI70和10英寸(不支持以太网)SWP-HMI10两种

型号

SWP-HMI70

SWP-HMI10

显示尺寸

7寸真彩TFT(152×90mm)

 10寸真彩TFT(152×90mm)

分辨率

 800×480pixels

10寸真彩TFT(211.2×158.4mm)

显示色彩

 65536彩色

 800×600pixels

 亮度

 300cd/m2

 65536彩色

 背光灯

 LED

 CCFL

 触摸屏

 4线精密电阻网络(表面硬度4H)

4线精密电阻网络(表面硬度4H)

 打印端口

 串口打印

串口打印

 以太网

 支持

 不支持

 额定功率

 10W以下

 10W以下

 额定电压

 DC24V

 DC24V

输入范围

 12-28VDC

 12-28VDC

 外壳颜色

 黑色

 黑色

 外壳材料

 ABS塑料

 ABS塑料


SWP-HMI触摸屏选型表

SWP-HMI70触摸屏尺寸

SWP-HMI触摸屏尺寸

SWP-HMI10触摸屏尺寸
