小型彩色无纸记录仪 YR-ASR100

YR-ASR100系列小型彩色无纸记录仪有1-8路通道可选择，可与流量计、液位计、压力变送器、温度传感器等现场仪表配合使用，能够采集温度、压力、流量、液位、电压、电流、湿度、频率、振动、转速等常用数据。仪表外形为160×80mm，4.3英寸彩色显示屏，可带4路报警、4路变送器输出和1路DC24V馈电输出，主要各行业工业生产过程，是替代传统记录仪的新一代经济实用型彩色无纸记录仪。



主要技术参数
◆显示：4.3英寸真彩TFT LCD
◆精度：实时显示±0.2%FS；追忆精度±0.2%FS(注：热电偶应去掉冷端补偿误差)
◆处理器：YR-ASR100系列彩色无纸记录仪采用高性能ARM Cortex-M3 32位的RISC
◆存储模块：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
◆可切换输入信号
①热电偶输入：S、B、K、T、R、E、N、J、WRe3-25、WRe5-26
②热电阻输入：Pt100、Cu50、G53、Cu100、BA1、BA2
③辐射高温计输入：F1、F2
④电压输入：0-5V、1-5V、0-20mV、0-100mV
⑤电流输入：0-10mA、4-20mA、0-20mA
⑥电阻输入：Res(0-400Ω)
⑦其他输入信号需在订货时注明(不可切换)
◆输出功能
①配电输入：1路DC24V输出，配电电流小于200mA
②变送输出：YR-ASR100系列彩色无纸记录仪支持4路通道的4-20mA标准电流变送输出，负载能力500Ω
③报警输出：支持4路继电器报警输出，触点容量3A/250VAC或3A/30VDC，可组态上上限、上限、下限、下下限报警
◆通讯打印
①通讯接口：YR-ASR100系列彩色无纸记录仪提供RS485和以太网两种通讯接口供用户选择，支持同时使用RS232C打印和RS485，支持同时使用RS485和以太网；波特率1200、4800、9600、19200、38400和57600可选
②打印接口：YR-ASR100系列彩色无纸记录仪RS232C直接连接微型打印机(波特率1200)
◆记录功能
①记录容量：内部flash存储容量16MB，支持通过U盘数据备份，最大容量32GB
②记录间隔：1秒-240秒，共分11档(1s/2s/4s/8s/12s/24s/36s/60s/120s/180s/240s可选)
③记录时间：YR-ASR100系列彩色无纸记录仪记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：
◆数据转存：支持USB1.1和USB2.0优盘，支持1G-32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数U盘(推荐使用工业版优盘)
◆YR-ASR100系列彩色无纸记录仪供电
①交流100-240VAC供电
②直流DC24V供电
◆仪表重量：净重≤1.0kg
注意：YR-ASR100系列彩色无纸记录仪技术指标若与实物仪表不相一致时，请以实物为准。

仪表结构



仪表尺寸
 YR-ASR100系列彩色无纸记录仪外形尺寸为160×80mm，开孔尺寸为152×76mm


昌晖YR-ASR100小型彩色无纸记录仪选型表

注2：可同时选配/C2、/C3，使用微型打印机时应该配/C2。

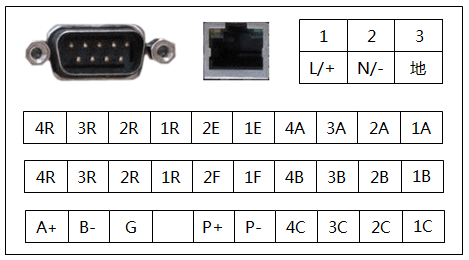

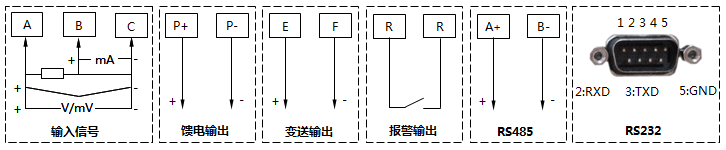

YR-ASR100小型彩色无纸记录仪接线图
