小型无纸记录仪 SWP-LCD-R

2017/6/3 14:17:07 人评论 次浏览 分类:无纸记录仪  仪表地址:http://yunrun.com.cn/product/159.html

SWP-LCD-R是昌晖液晶小型单色无纸记录仪,仪表外形160×80mm,最多可输入3路测量信号,有3个可组态报警输出、2个可组态变送输出和1路24VDC馈电输出,SWP-LCD-R小型单色无纸记录仪根据用户设定要求完成从信号采集、控制、记录到传送的全过程。

SWP-LCD-R
特点

1、人机界面:人机操作与观察界面上都对传统的二次仪表做了挑战性的改革,以中文菜单引导组态操作,以丰富的图文数据显示测量结果,以明确的中文信息标识画面内容的工程涵义,简洁直观地给人以“智能”的感受
2、测量信号:可接3路被测信号(第一通道和第二通道为万能输入,第三通道输入只能电压/电流切换)
3、记录间隔:小型单色无纸记录1秒-240秒之间共有9档可供选择。
4、打印功能:可外接面板式、台式微型打印机,可打印实时数据、历史数据或曲线。
5、通信功能:可读实时数据、设置数据、历史记录数据。
6、报警功能:3个可组态继电器报警输出
7、变送输出:SWP-LCD-R小型单色无纸记录2个可组态变送输出
8、中文名称: 小型单色无纸记录1-3路、温度、压力、流量、液位可以选择
9、密码:具有动态操作密码,可防止参数被任意修改
横式SWP-LCD-R无纸记录仪 竖式SWP-LCD-R无纸记录仪
横式小型单色无纸记录仪 SWP-LCD-R8                                         竖式小型单色无纸记录仪 SWP-LCD-RS8

小型无纸记录仪选型表

SWP-LCD-①②③④-⑤⑥⑦-⑧
/⑨/⑩-⑪⑫⑬-⑭-⑮
①代码                              功能特征
R                                      无纸记录仪
②代码                              外形尺寸
8                                      160×80mm小型单色无纸记录仪,横式
S8                                    80×160mm小型单色无纸记录仪,竖式
③代码                              输入通道
1                                      单路(万能输入)
2                                      双路(万能输入)
3                                      三路(第一和第二通道为万能输入,第三通道输入信号只能在标准电压与电流之间切换)
④代码                              控制作用
01                                    测量记录
03                                    测量记录+两个报警输出
⑤代码                              通讯
0                                      无通讯
2                                      RS232通讯
3                                      打印接口
4                                      RS422通讯
8                                      RS485通讯
⑥代码                              第一路变送输出
0                                      无输出
2                                      4-20mA变送输出
3                                      0-10mA变送输出
4                                      1-5V变送输出
5                                      0-5V变送输出
⑦代码                              第二变送输出
0                                      无输出
2                                      4-20mA变送输出
3                                      0-10mA变送输出
4                                      1-5V变送输出
5                                      0-5V变送输出
⑧代码                               第一通道输入类型
*                                       详见输入类型表
⑨代码                              第二通道输入类型
*                                       详见输入类型表
⑩代码                               第三通道输入类型
*                                       详见输入类型表
⑪代码                               第一路报警方式
N                                      无报警
H                                      上限报警
L                                       下限报警
⑫代码                               第二路报警方式
N                                      无报警
H                                      上限报警
L                                       下限报警
⑬代码                               第三路报警方式
N                                      无报警
H                                      上限报警
L                                       下限报警
⑭代码                               馈电输出
N                                      无DC24V馈电输出
P                                      1路DC24V馈电输出
2P                                    2路DC24V馈电输出
P(12V)                              1路DC12V馈电输出,给现场涡街流量计供电
⑮代码                              供电方式
省略                                  AC220V供电
W                                     DC24V供
T                                       AC90-265V供电(开关电源)
注:通讯协议:出厂时采用SWP通讯协议。

SWP-LCD-R

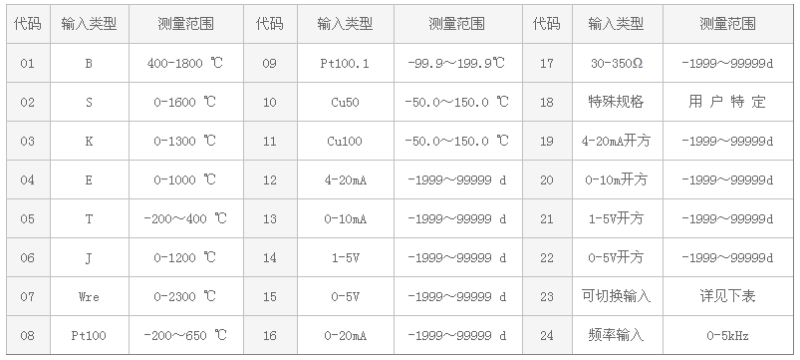

小型单色无纸记录输入类型表

全切换输入只需设定SWP-LCD-R小型单色无纸记录二级参数,即可切换输入多种分度号,可输入分度号如下:



SWP-LCD-R
接线
SWP-LCD-R接线图

SWP-LCD-R无纸记录仪接线图
