无源滤波器选型需要关注调谐频率、电容器额定电压、电抗器耐流三个参数，这三个参数只要有一个不对，结局就是所安装的无源滤波器没发挥作用，或者谐波没滤掉，还添其他麻烦。昌晖仪表在本文将无源滤波器选型的三个关键参数给大家讲清楚，让你无源滤波器选型不踩坑。
1、无源滤波器是什么？
无源滤波器就是电容器、电抗器(有时加电阻器)组合成的LC串联回路。无源滤波器并联在谐波源负载的母线上，在特定频率上形成一个低阻抗通道，把该次谐波电流“吸”过来滤掉。
无源滤波器和普通电容柜串电抗不是一回事。电容柜串电抗主要是补无功、防涌流，顺便滤一点谐波；无源滤波器是专门为滤某次谐波设计的，调谐频率精确对准目标谐波。
普通电容柜串电抗是顺便滤波，无源滤波器是专门滤波。
2、无源滤波器选型关键参数一：调谐频率
调谐频率是无源滤波器最核心的参数，没有之一。无源滤波器本质上是一个LC串联谐振回路。在某一个特定频率上，电抗器的感抗和电容器的容抗刚好相等、方向相反，互相抵消，整个支路的阻抗降到最低。这个频率就叫调谐频率。
你要滤5次谐波(250Hz)，调谐频率就得设在4.5次~4.8次之间(225Hz~240Hz) 。为什么不直接设在5次？因为怕谐振。电网频率会波动、电容器容值会衰减、电抗器电感会有偏差，你设在5次上，稍微偏一点就踩进谐振区，谐波会被放大好几倍。
实际工程应用中：5次滤波器的调谐频率一般设在240~248Hz之间。7次滤波器设在6.5次左右。
【怎么查调谐频率】： 无源滤波器设计图纸上一定会有调谐频率这个参数。无源滤波器厂家拿不出来，或者说不清楚，直接pass。
【选错了调谐频率会怎样】： 调谐频率设高了，接近5次，容易谐振放大谐波；设低了，离5次远，滤波效果大打折扣。无源滤波器变成摆设。
3、无源滤波器选型关键参数二：电容器额定电压和容量
无源滤波器里的电容器，不是随便购买的，它要同时承受基波电压、电抗器抬升的电压、谐波电压三样东西。系统电压是400V，串了电抗器后电容器端电压会抬升。计算公式：Uc=U系统÷(1-电抗率)。串6%电抗，电容器端电压≈425V；串7%电抗，电容器端电压≈430V。谐波电压还会进一步叠加。所以无源滤波器的电容器额定电压，至少要比系统电压高一到两个等级。系统400V，电容器至少选480V，有的场合要选525V。
电容器的容量也不是随便定的。它既要满足无功补偿的需要(滤波器同时兼作无功补偿)，又要能承受谐波电流而不烧毁。
【怎么查电容器额定电压和容量】： 看电容器铭牌上的额定电压和额定容量。额定电压低于480V的，在400V系统里用无源滤波器，基本不靠谱。
【选错了电容器额定电压和容量会怎样】： 电容器额定电压选低了，长期过压运行，几个月就鼓包、炸。容量选小了，谐波电流一进来就过载烧毁；选大了，无功过补，电压升高。
4、无源滤波器选型关键参数三：电抗器耐流
电抗器要承受的电流，不是只有基波电流，还有谐波电流。两者叠加，流经电抗器的总电流可能远大于基波电流。
5次滤波器里，电抗器不但要承受工频50Hz的基波电流，还要承受250Hz的5次谐波电流。谐波电流可能占到总电流的30%-50%。如果电抗器选型时只按基波电流算，实际运行时肯定过载发热、烧毁。
电抗器的铁芯还要考虑不饱和。谐波电流大了，铁芯可能进入饱和区，电感量下降，调谐频率偏移，滤波效果变差。
【怎么查电抗器耐流】： 看电抗器铭牌上的额定电流。这个电流应该大于基波电流+谐波电流的总有效值。厂家应该提供这个计算值。
【选错了电抗器耐流会怎样】： 电抗器耐流不够，谐波一进来就发热、烧黑、匝间短路。铁芯饱和了，滤波效果直接废了。

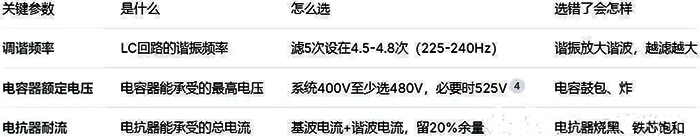

5、给大家一张速查表
6、一个真实案例
某厂5次谐波超标，无源滤波器厂家给装了一组无源滤波器。投运后一测，5次谐波从25%涨到了35%。无源滤波器厂家说再观察观察。
笔者去看了设计参数，调谐频率设在了252Hz，离5次(250Hz)太近。电网一波动、电容一衰减，就踩进了谐振区。谐波不但没滤掉，反而被放大了。笔者把调谐频率改到235Hz，重新配了电抗器和电容器参数。再投运，5次谐波从25%降到了6%。
总结
无源滤波器选型需要重点关注调谐频率、电容器额定电压、电抗器耐流。无源滤波器厂家给你推荐无源滤波器，你就问三个问题：
1、调谐频率设多少？
2、电容器额定电压多少伏？
3、电抗器额定电流多少安？
以上三个问题无源滤波器厂家答不上来或者答不对的，换一家。
