无功补偿控制器的投切顺序怎么设置？文章结合实例分享无功补偿控制器在不同工况下正确的投切顺序：普通等容电容柜选循环投切，无源滤波器必须按“先低后高”顺序投切。
1、什么叫顺序投切？
顺序投切本质上就是先进后出，看似简单，实则在损坏设备。顺序投切原理：预先给电容组排好顺序，比如1组、2组、3组、4组电容。无功补偿控制器按照这个固定顺序投切：缺无功了，先投1组，再投2组，以此类推；需要切了，先切最后投的那一组(先进后出，后进先出)。
听起来很合理，后投的先切，这不是公平吗？问题出在：先投的那组，永远在干活；后投的那组，永远在替补。
举个例子：你车间负载从100kvar涨到400kvar，无功补偿控制器按顺序1组、2组、3组、4组投上去。负载降到200kvar，控制器切掉4组、3组，1组和2组还在运行。一天下来，1组和2组连续运行十几个小时，3组和4组偶尔投一下。时间一长，1组、2组接触器触点磨损严重，电容器长期工作、热量积累、寿命缩短；3组、4组投切开关频繁动作，同样容易坏。
顺序投切的几种常见模式及其弊端：
先进后出(按编号顺序)：排序在前(如1组)的电容器组，永远先投、永远后切；排序在后的(如4组)永远是后投、先切。
顺序投切(线性)模式下，排序在前的电容组经常处于运行状态，积累热量不易散散，影响使用寿命；后面的投切开关却经常动作，同样减少寿命。最终结果是设备前面几组累死，后面几组闲死。
2、什么叫循环投切？
循环投切(先进先出)就是让所有接触器和电容轮流干活。循环投切原理是先进先出：第1组先投，轮到切的时候，第1组先切；第2组再投，轮到切的时候，第2组先切。以此类推。这样，每组电容投入和切除的机会均等。
变频器、电机、普通照明这些非线性负载，负荷变化频繁、日累计波动高达数百次，投切次数非常可观。循环投切能把每次投切的机会均摊，各组接触器动作次数基本相等。循环投切可平衡所有各段电容之间的带载时间，从而延长电容器和接触器的使用寿命-。
3、为什么无源滤波器必须用顺序投切？
上面讲普通等容电容柜推荐循环投切，但有一种设备-无源滤波器(单调谐)，绝对不能循环投切，必须顺序投切，而且投切顺序有严格讲究。
无源滤波器有多条支路，比如3次滤波、5次滤波、7次滤波，每个支路的调谐频率不同。如果你先投入7次滤波支路，它对5次谐波的阻抗很小，会把5次谐波“吸引”过来。这时你再投入5次支路，两支路之间会引发新的谐振，5次谐波被放大几倍甚至几十倍，电容柜“吱吱”响，严重时直接跳闸。
无源滤波器正确的投切原则：
①投入顺序：先低次(谐波频率低)，后高次。即先投5次，再投7次，最后投11次。因为先投低次滤波支路能够建立稳定的基波补偿环境，高次谐波放大风险最小。
②切除顺序：先高次(谐波频率高)，后低次。即先切11次，再切7次，最后切5次。道理相同，先把高次谐波的“寄生通道”切断，避免在切除低次支路时高次谐波突然放大。
为什么必须固定顺序？ 因为无源滤波器各支路的调谐频率固定，改变投入顺序会改变系统等效阻抗，可能在特定谐波频率上发生并联谐振，引起严重的过电流事故。因此无源滤波器只能用顺序投切，而且是“先低后高、先高后低”的特定顺序，严禁循环投切。
4、一个真实案例：改个参数，一年省了两万块维修费
某厂电容柜8组等容电容，无功补偿控制器一直用出厂默认的顺序投切。运行不到一年，第1、2组接触器触点严重烧蚀，换了三回。电容器第1组、2组外壳温度比其他组高15℃。
昌晖仪表工程师在现场让电工说把投切模式改成循环投切，进修改无功补偿控制器几个参数，别的啥也没换。
半年后回访，第1组接触器没再坏过，电容器温度基本均衡，电容柜维修费一年省下两万。
5、手把手教你无功补偿控制器投切顺序设置
进入无功补偿控制器的参数设置菜单，找到“投切模式”或“控制策略”选项：
第一步：查看你的电容柜是哪种类型？
①普通等容电容柜(电容器容量相同，串6%或7%电抗)→选择“循环投切”。这是绝大多数工厂电容柜的正确设置。
②无源滤波器柜(多条不同调谐频率的滤波支路)→选择“顺序投切”，并按“先低次(5次)→后高次(7次、11次)”的固定顺序投切。
第二步(等容电容柜)：
①默认可能是顺序投切，改成循环投切(轮换投切/Rotation/FIFO先进先出)。有的控制器叫“先进先出”或“循环模式”-。
②同时确认“投切延时”设30-60秒，防止频繁动作。
第三步(无源滤波器柜)：
①保持顺序投切模式。
②投入顺序：先投谐波次数最低的支路(如5次滤波)，再逐步投入高次支路(7次、11次)。
③切除顺序：先切除谐波次数最高的支路，最后切除最低次支路。

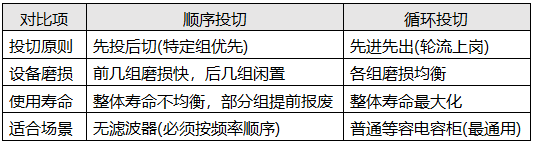

总结
正确的电容柜投切顺序是这样的：普通等容电容柜选循环投切，让各组轮流干活，皆大欢喜；无源滤波器必须按“先低后高”顺序投切，乱序不仅影响滤波效果，还可能引发谐振烧设备。
