K型热电偶是工程上广泛使用的温度传感器，被应用于各个行业的温度测量中。电厂需要使用较多的热电偶对温度进行监测，然而，电厂烟道环境对热电偶的耐用性与测温稳定性构成严峻挑战：一方面，烟道内高温，通常为600～1000℃，会加速热电偶保护管的氧化与热疲劳，且316 L不锈钢套管在900℃下长期使用时，年氧化速率可达0.2mm；另一方面，燃煤产生的飞灰冲刷套管表面，导致套管壁厚均匀性下降，甚至出现局部穿孔，使内部热电偶丝直接暴露于腐蚀环境中。因烟道灰尘冲刷与高温腐蚀，常规K型热电偶的平均使用寿命较短，且报废前测温误差过大，并因误差过大而造成较大的经济损失。
为解决上述问题，可采用带GH3039材质保护套管的K型热电偶，但套管是否加装堵头的设计差异尚未得到系统研究。若堵头能阻断灰尘与腐蚀气体进入套管内部，可减少热电偶丝污染与腐蚀，提升测温精度；但堵头可能增加热传导阻力，延长响应时间。基于此，本研究设计保护管封头与保护管不封头两种K型热电偶，通过实验标定，从测温精度、响应时间、稳定性三方面展开对比，为电厂等高温工业场景的热电偶选型提供数据支撑。
1、材料与方法
1.1 仪器与设备
黑体辐射炉(精度±0.25%)；34970A数据记录仪(精度±0.08%，用于热电偶测试，美国安捷伦科技有限公司)。
1.2 实验方法
1.2.1 黑体辐射炉实验采用黑体辐射炉作为标准热源，其核心功能是提供稳定、均匀的高温环境，模拟电厂烟道的高温工况。为确保热源精度，实验前需对黑体辐射炉进行溯源校准：使用二等标准铂铑10-铂热电偶和二等标准铂铑30-铂铑6热电偶作为标准器，在500、800、1200、1600℃4个关键温度点进行校准，校准结果显示各点实际温度与设定温度的偏差均小于±0.1℃。具体参数为：温度调节范围500～1600℃，黑体辐射强直径40mm，温度分辨率1℃，温度精确度±0.25%(满量程)，有效发射率0.99，温度稳定性±3℃，温度传感器为双铂铑热电偶。该黑体辐射炉采用刚玉辐射腔，辐射腔内涂高温涂料(发射率在0.9以上)，稳定性和均匀性好，黑体辐射炉外部尺寸为600mm×460mm×610mm。
1.2.2 测试热电偶
两种测试热电偶的核心结构参数保持一致，仅保护套管端部是否加装堵头存在差异。保护套管选用GH3039材质，该材质的铬元素在高温下可形成连续致密的Cr2O3氧化膜，氧化膜与基体结合力强，在950℃空气中的年氧化速率小于等于0.1mm，远低于316L不锈钢(950℃年氧化速率约0.3mm)；同时，钼、铌元素可抑制Cl-、SO42-等腐蚀性离子对套管的侵蚀，适配电厂烟道中含硫、含氯的腐蚀环境，避免套管内壁因腐蚀产生剥落物污染热电偶丝，确保测温稳定性。热电偶丝采用镍铬-镍硅材质(分度号K)，直径0.5mm，其在-200～1200℃范围内的热电势与温度线性度良好，误差小于±2.5℃或±0.75%t (t为测量温度)。保护管封头热电偶的保护管采用GH3039材质，堵头端面为弧形设计，可减少灰尘冲刷时的局部应力集中，降低磨损速率。
为验证保护管封头对于热电偶的耐磨性影响，分别使用了保护管封头的K型热电偶与保护管不封头的K型热电偶，其余部件均保持一致。保护管不封头的K型热电偶记编号为301，保护管封头的K型热电偶记编号为302，见图1。

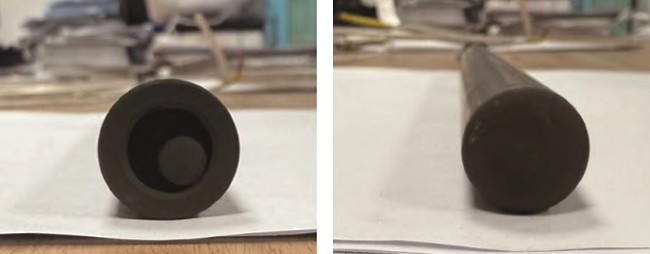

图1 左侧为保护管不封头的K型热电偶，右侧为保护管封头的K型热电偶
1.3 数据采集仪器
采用34970A型数据记录仪记录K型热电偶的实时温度数据。该记录仪配备20通道输入模块，支持热电偶、电阻、电压等多种信号类型，本次实验选用K型热电偶专用通道，采样频率设定为每10s采集1个数据点，温度分辨率0.01℃，测量误差±0.05℃，确保数据采集的精度与时效性。
为减少数据干扰，数据记录仪与黑体辐射炉的距离保持在2m以上，避免炉体电磁辐射对记录仪的影响；信号传输线采用屏蔽双绞线(型号RVVP 2×0.5mm2)，屏蔽层接地电阻小于1Ω，有效抑制外界电磁干扰。采集的温度数据自动存储为表格格式，便于后续通过软件进行曲线绘制与数据统计分析。
此外，实验环境严格控制温度保持在25℃，相对湿度50%，通过空调与除湿机实现；实验台采用防震设计，避免人员走动或设备运行产生的振动影响热电偶与黑体辐射炉的对接精度，确保热电偶探头位于辐射腔中心位置，减少因位置偏移导致的温度场不均匀误差。
1.4 数据处理
本研究通过301#K型热电偶与302#K型热电偶单独放置在黑体辐射炉中与两种热电偶同时放置在黑体辐射炉中进行测试，每组实验重复进行3次，数据采集使用安捷伦34970A数据记录仪进行收集并上传至电脑软件中，导出数据后用Orgin 2017软件进行图表绘制。
2、结果与分析
2.1 测试方法与结果
测试两种带有不同型式不锈钢保护套管的热电偶测温性能、响应时间，采用黑体辐射炉作为标准热源，34970A数据记录仪作为数据读取仪器。实验工况为升温阶段保持到800、850、900、950℃，4个节点直到热电偶读数稳定后再进行升温，降温节点为950℃降至800℃。同时测试时加有750、700、650℃3个降温节点。
图2(a)～(c)分别是301、302#K型热电偶单独放置以及301#与302#K型热电偶同时放入黑体辐射炉中的温度/时间曲线图。

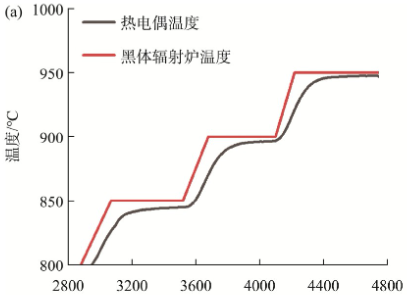

图2(a) 301#保护管不封头的K型热电偶单独检测
结合图2中数据可得出，如图2(a)所示，301#保护管不封头的K型热电偶在黑体辐射炉升至800℃时，热电偶与黑体辐射炉温差为5.011℃，升温后响应时间为40s；在黑体辐射炉升至850℃时，热电偶与黑体辐射炉温差为5.152℃，升温后响应时间为50s；在黑体辐射炉升至900℃时，热电偶与黑体辐射炉温差为3.345℃，升温后响应时间为40s；在黑体辐射炉升至950℃时，热电偶与黑体辐射炉温差为3.89℃。平均响应时间为43.333s，平均温差为4.345℃。

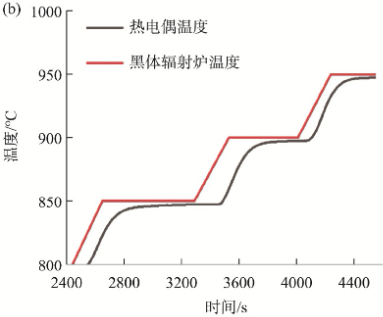

图2(b) 302#保护管封头的K型热电偶单独检测
如图2(b)所示，302#保护管封头的K型热电偶在黑体辐射炉升至800℃时，热电偶与黑体辐射炉温差为3.43℃，升温后响应时间为70s；在黑体辐射炉升至850℃时，热电偶与黑体辐射炉温差为2.67℃，升温后响应时间为190s；在黑体辐射炉升至900℃时，热电偶与黑体辐射炉温差为2.62℃，升温后响应时间为80s；在黑体辐射炉升至950℃时，热电偶与黑体辐射炉温差为2.50℃。平均响应时间为113.33s，平均温差为2.805℃。

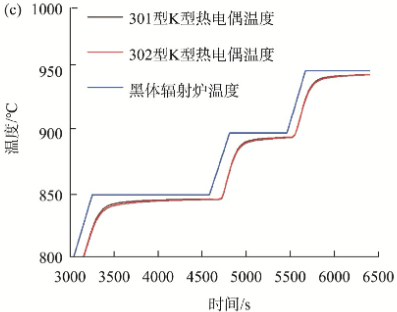

图2(c) 301#与302#K型热电偶同时检测
如图2(c)所示，301#保护管不封头的K型热电偶在黑体辐射炉升至800℃时，热电偶与黑体辐射炉温差为5.000℃，升温后响应时间为40s；在黑体辐射炉升至850℃时，热电偶与黑体辐射炉温差为3.492℃，升温后响应时间为120s；在黑体辐射炉升至900℃时，热电偶与黑体辐射炉温差为3.611℃，升温后响应时间为60s；在黑体辐射炉升至950℃时，热电偶与黑体辐射炉温差为3.10℃。平均响应时间为73.333s，平均温差为4.673℃。
由图2(c)所示，302#保护管封头的K型热电偶在黑体辐射炉升至800℃时，热电偶与黑体辐射炉温差为6.081℃，升温后响应时间为40s；在黑体辐射炉升至850℃时，热电偶与黑体辐射炉温差为3.841℃，升温后响应时间为120s；在黑体辐射炉升至900℃时，热电偶与黑体辐射炉温差为4.021℃，升温后响应时间为60s；在黑体辐射炉升至950℃时，热电偶与黑体辐射炉温差为3.232℃。平均响应时间为73.333s，平均温差为4.293℃。
2.2 不同工业场景的选型建议
基于实验结果，针对不同高温工业场景，提出以下热电偶选型建议：
①高粉尘、强腐蚀场景
如燃煤电厂锅炉烟道、垃圾焚烧炉排气道，优先选用K型(带堵头)热电偶。此类场景中，粉尘浓度可达50～100g/m3，腐蚀性气体(SO2、NOx)浓度高，封头的保护管可有效延长热电偶使用寿命，降低维护成本。
②低粉尘、温度快速变化场景
如燃气轮机排气道、航空发动机测试台，温度变化速率可达10～20℃/min，可选用优化后的保护管封头的K型热电偶(如采用薄壁堵头，壁厚0.5mm)，将响应时间缩短至50～80s，兼顾精度与响应速度。
③低粉尘、低腐蚀场热电偶选型建议
如石油化工加热炉，粉尘浓度低于5g/m3，腐蚀性弱，可选用保护管不封头的K型(无堵头)热电偶，以较低成本满足测温需求。
3、结论
综上所述，保护管封头的K型热电偶在高温环境(800～950℃)下的测温精度显著优于保护管不封头的K型热电偶：单独检测时，302#K型热电偶的平均温差(2.805℃)较301#K型热电偶(4.345℃)降低35.5%；同时检测时，302#K型热电偶的平均温差(4.293℃)较301#K型热电偶(4.673℃)降低8.1%，温度稳定性更突出。保护管封头会导致热电偶响应时间延长：单独检测时302#的平均响应时间(113.333s)较301#K型热电偶(43.333s)延长161.6%，但延长后的响应时间仍满足工业场景需求，且同时检测时两者响应时间一致(73.333s)，说明环境一致性可抵消部分响应时间差异。封头保护管的核心作用是阻断粉尘与腐蚀性气体侵入保护套管内部，避免热电偶丝污染与腐蚀，同时优化套管端部热场分布，是提升测温精度的关键因素。302#K型热电偶测试温度与黑体辐射炉标定温度差距小，因此保护管封头的K型热电偶具有更好的测试性能，其在高温环境下的平均温差显著低于保护管不封头的K型热电偶常规热电偶，温度测试精度与稳定性更突出，且保护管封头的设计未对响应效率产生实质性负面影响，满足高温场景下对“高精度+稳定响应”的双重需求。
作者：(国能浙江北仑第三发电有限公司)邹峙剑、刘大蔚、张科
