电容柜选型你会算吗？电容柜电容总容量选大过补烧设备，选小了功率因素不达标罚款，昌晖仪表通过两个真实案例把电容柜选型时电容总容量计算的经验口诀法、查电费单法和实测法讲清楚。
真实案例1：电容柜选小了，罚款不断
某注塑厂，变压器630kVA，电工配了150kVar的电容柜，投运后功率因数只有0.85，每月力调电费罚款两千多。厂里怀疑是不是电容柜质量不行。笔者到现场实测，问题不在质量，在容量。该厂有大量注塑机，电机多，无功需求大。实测无功缺口在240kVar左右，150kVar远远不够。后来加了120kVar电容(总容量270kVar)，功率因数稳定在0.96，罚款变奖励，半年省回设备钱。
真实案例2：电容柜选大了，过补烧设备
某厂变压器1000kVA，老板听人说“电容越大越好”，直接上了500kVar电容柜。电容柜投运后一开电容，母线电压从400V飙到440V，变频器频繁过电压报警，电容柜里的电容器两个月鼓了三个。
笔者去一看，典型过补。实际需要补偿的无功只有300kVar左右，多出来的200kVar纯粹是添乱。后来拆掉两组电容，电压恢复正常，电容器也不鼓了。
电容柜容量怎样计算？
1、电容柜容量计算方法一：经验口诀法(30秒搞定)
按变压器容量的30%左右估算。
①普通电机负载：取30%
②重载、电机多：取35%~40%
③轻载、照明为主：取20%~25%
举例：变压器1000kVA估算出电容柜容量300kVar左右。这个方法八九不离十，适合初步估算。
2、电容柜容量计算方法二：查电费单法(实用)
在工厂上个月的电费单，找到“有功电量”和“无功电量”，用下面公式算：
每1kW有功需要补偿的无功≈(tanφ1-tanφ2)查表
举个例子：一个月有功10万kWh，无功8万kvarh
功率因素要补到0.95，查表每1kW需要补偿约0.5kVar。平均有功功率=10万kWh÷(30天×24小时)≈139kW。补偿容量≈139×0.5≈70kVar。这个方法比口诀法精准，而且不使用仪器。
3、电容柜容量计算方法三：实测法(最准确)
在电容柜停运时，用一块钳形表测总进线的功率因数、有功功率、无功功率。连续测24小时，取峰值时段的无功缺口。这是最准的，但需要仪器。
电容柜选型还要注意三个“不能省”
1、不能省电抗器。只要厂里有变频器、LED灯、UPS，电容器前面必须串电抗器(6%或7%)。不串电抗器，谐波很快搞坏电容。
2、不能只看总容量，还要看分组。电容柜要分成多组自动投切。等容分组简单，但不精细；不等容分组(如15、30、60kVar)能更好跟踪负载变化，减少过补和欠补。
3、不能忽略电压等级。串了电抗器后，电容器端电压会升高。系统400V，串6%电抗，电容端电压约425V，必须选450V或480V的电容器。选400V的，必鼓包。

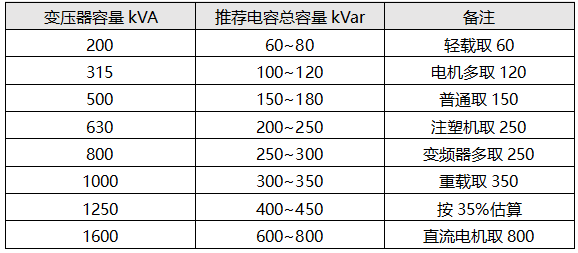

变压器容量-电容柜电容总容量速查表
注意：这是估算值，最终以实测为准。
电容柜选型时并不是电容总容量越大越好，也不是越小越省。选大了过补烧设备，选小了罚款不停。按变压器30%起步，再根据你厂的实际负载微调。拿不准的，用钳形表测一下，或者直接按电费单算。
