1、总则
1.1 适用范围

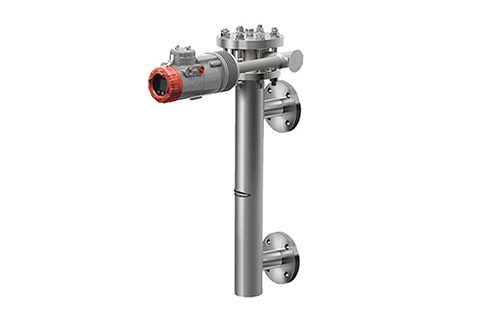

本浮筒式液位计校准规程适用于仪表工对上海星申仪表有限公司244LD浮筒式液位计的现场校验。
1.2 编制依据及执行标准
a、石油化工仪表工程施工技术规程SH/T3521-2013
b、石油化工建设工程项目施工过程技术文件规定SH/T3543-2017
c、工业自动化仪表工程施工及验收规范GB50093-2013
d、石油化工设备维护检修规程第七册2019版
e、石油化工职业技能培训教材仪表维修工2010版
f、上海星申仪表有限公司244LD浮筒式液位计说明书
2、技术参数
测量范围：300～3000mm；浮力范围：2～20N；界面测量密度差：≥0.08g/cm3
精度：0.5级；数显表位数：五位
响应时间：90ms；阻尼时间：0.0～32s可调，缺省值8s
输出信号：4～20mA+HART
电源电压：17.75～30 VDC；最低负载电阻：250Ω(HART应用)
工作温度：-70℃～+400℃；环境温度：-40℃～+80℃
设定方法：①HART手操器；②表头上按钮；③PC机+HART Modem MOD991+ABO991软件；④HHT991手持终端
3、工机具配置
①过程校验仪YR-100 1台
②HART手操器1台
③透明连通管、钢圈尺
④对讲机2台
⑤扳手
⑥螺丝刀
4、检查项目
4.1 外观检查
4.1.1 检查244LD浮筒表头的外观有无损坏、变形，螺栓、堵头等紧固件完好，保温伴热完好。表壳和电气进线接口格兰是否密封严密。检查铭牌标志是否清晰无误。数显表显示清晰正常。
4.1.2 筒体测量室必须垂直，垂直度允许偏差2mm/m。法兰间距和浮筒外部水平中心线符合测量要求。
4.1.3 关闭上下根部阀，配有冲洗油仪表应打一次冲洗油，待介质冷却后，打开下放空阀排凝，明显见到放空量由大变小，介质排空无憋压后，打开上放空阀或拆卸上堵头。需要确认根部阀能紧密关断，并判断有无内漏，放空阀无堵塞情况，阀芯可否灵活开关。关闭密闭排放隔断阀，打开上放空阀或堵头。此时浮筒液位计输出电流应该指示4mA±0.08mA，界位测量输出指示零下。
4.2 内部检查
4.2.1 检查浮筒接线端子是否紧固，有无锈迹和水渍，接线鼻子完好无毛刺。接线是否正确，端子排列是左正、中地、右负。使用万用表测量电源电压应在技术参数范围内，否则检查线路、DCS和安全栅供电接线。可直接使用DCS显示值作为输出电流测量。
4.2.2 内置显示表等插接件是否清洁，元器件、零配件、连接件有无缺损、断裂、变形、腐蚀、密封不良等情况。
4.2.3 通过测量室筒体上堵头目测检查浮筒有无刮壁，扭力杆应无明显偏心。校验过程中避免浮筒受到拉力、推力和激烈冲击，否则可能使传感器因过载而损坏。
5、现场校验
现场采用灌水法校验，运行阶段浮筒检查也可以直接采用工艺介质。
5.1 调校准备
5.1.1 按照4.1.3检查步骤确认浮筒已经与工艺容器和密闭排放系统隔离。拆开下放空阀法兰，连接连通管，连同管高于扭力杆位置固定。
5.1.2 现场校验使用DCS供电，同时联校测量回路。按照机具配置一览表准备校验设备。HART手操器夹在变送器端子校验孔上。参照浮筒水平中心线，用钢圈尺测量向上和向下标出零点和量程位置。
5.1.3 校验灌水高度计算，水的比重为1，而本项目测量介质密度基本小于1。
液位校验的计算：h=H×ρ，公式中h为灌水的高度mm，H为浮筒的长度(量程)mm，ρ为介质密度g/cm3
界位校验的计算：h0(零点)=H×ρ轻，ρ轻为轻介质密度；hm(量程)=H×ρ重，ρ重为重介质密度。
5.2校验步骤
5.2.1 液位校验
零点校验：排空测量室液体，此时变送器应输出为4mA，否则用HART手操器调整零点，使变送器输出为4.0mA。
量程校验：向测量室内注入清水，使连通管水位高度等于灌水的高度，变送器应输出20.0mA，若有偏差，使用HART手操器进行调整，将之输出为20mA。
5.2.2 界位校验
零点校验：向测量室内注入清水，使连通管水位高度等于零点，变送器应输出4.0mA，若有偏差，使用HART手操器进行调整，将之输出为4.0mA。
量程校验：向测量室内注入清水，使连通管水位高度等于量程，变送器应输出20.0mA，若有偏差，使用HART手操器进行调整，将之输出为20mA。
5.2.3 将变送器测量量程范围分为4等分，按hn=Hρn，n=0%、25%、50%、75%、100%五点计算灌水高度，逐点分上下行灌水，变送器的输出信号值应在误差允许范围之内，若超差，反复调整零点和量程，直至五点的绝对误差和回差都在允许误差范围内(0.08mA)。调整变送器的阻尼时间到运行工况所需时间，缺省值8s。
5.2.4 校验单填写要求真实，不得涂改，小数点后两位为有效数。填写好后，校验者及技术人员应签名存入档案。
5.3 现场检查步骤
生产运行阶段，对于中低压浮筒液位计，可以用介质对测量准确性进行检查。
5.3.1 液位测量
零点检查，关闭上下根部阀，缓慢打开下放空阀，再打开上放空阀，排空测量室内介质，此时变送器应输出为4mA；
量程检查，关闭下放空阀，关小上放空阀，缓慢打开下根部阀，上放空阀见液相介质，关闭下根部阀，此时变送器应输出为20mA。
5.3.2 界位测量
零点检查：①关闭上下根部阀，缓慢打开下放空阀，卸压后再缓慢打开上放空阀，排空测量室内介质，关闭上下放空阀；②上根部阀打开半扣左右，缓慢打开下放空阀，使测量室内充满轻介质，关闭下放空阀和上根部阀，此时变送器应输出为4mA；
量程检查：①关闭上下根部阀，缓慢打开下放空阀，卸压后再缓慢打开上放空阀，排空测量室内介质后，关闭上下放空阀；②下根部阀打开半扣左右，缓慢打开上放空阀，使测量室内充满重介质，关闭上放空阀和下根部阀，此时变送器应输出为20mA。
5.4 使用HART手操器调校步骤
零点设定：进入菜单2 Online→2Diagnosis→4Zero trim→OK→1Trimmed→OK→2Accept→ENTER。
量程设定：进入菜单2 Online→3Device→1Maintenance→2Measuring Rang→1Input→2URV(灌满水)→2Accept→ENTER。
6、回路测试步骤
1、Device setup→2、Diagnos and service→2、Loop test> test output setting
7、系统的投运
7.1 拆除校表信号线，恢复244LD浮筒式液位计接线，送电。
7.2 关闭上下放空阀，缓慢打开上根部阀，再打开下放空阀，投用244LD浮筒式液位计。
