艾默生与和利时电子布线差异对比

2025/10/4 11:32:22 人评论 次浏览 分类:过程控制  文章地址:http://yunrun.com.cn/tech/6230.html

电子布线技术的优势在于其简化了设计和安装流程。通过灵活配置I/O,设计人员能够根据实际需求进行定制,从而提高了设计的灵活性。本文从应用点数、系统冗余、使用温度条件和现场通讯网络结构四个方面对比艾默生与和利时电子布线差异,方便大家选择和使用电子布线系统。

产品命名

艾默生CHARMs

和利时OpticVIO


和利时OpticVIO

艾默生与和利时电子布线应用点数差异

艾默生的CHARMs现场机箱支持96点、48点、12点共三种测点规模,无其它点数可用,其中96点、48点支持AC220V直接供电使用,12点支持DC24V供电使用。

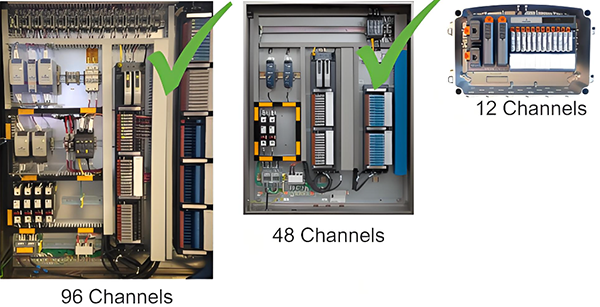

艾默生机箱

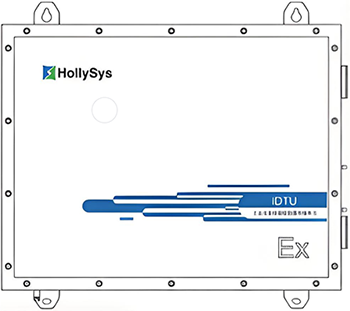

和利时iDTU(数据传输单元)支持16点、48点、96点三种测点规模,机箱均采用AC220V供电使用。

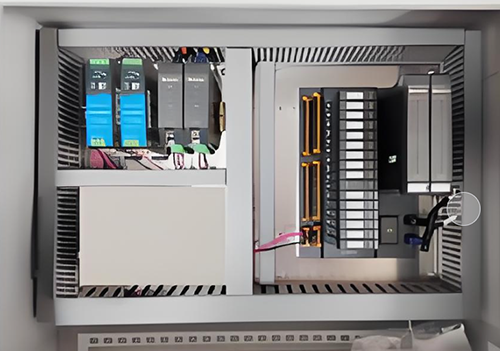

和利时16点机箱

1、12点机箱仅支持DC24V供电,使用时需要在现场单独配置供电回路和UPS设备,现场供电复杂UPS供电设备无法适应现场环境(UPS只能在电子间内使用)。

2、艾默生的CHARMs通讯需要经CIOC卡件转换后连接CHARM模块,每个CIOC卡件最多支持96点(8组每组12点)应用,每个控制站支持16对CIOC即最多支持1536点CHARMs,单个控制站的测点数量较少。

3、艾默生的大型箱子体积巨大(高1.22米,宽0.91米,深0.47米),现场安装使用时由于箱子门太大,容易变形,密封性能难以达到IP66的要求,长期使用箱子密封性是个问题。

4、和利时所有设备支持AC220V供电,设备有16点、48点、96点三种满足不同工况需求,现场电源配电、布线简单。和利时每个控制器最大支持4800点的电子布线应用,系统控制器性能更好、规模更大。


系统的冗余结构

艾默生的CHARMs卡件组成由CIOC卡件、CHARMs通道卡组成,CHARMs通道卡由CHARM单通道卡和背板组成,其中CHARM单通道卡由卡件和基座组成,在全冗余配置时需要使用冗余型基座。

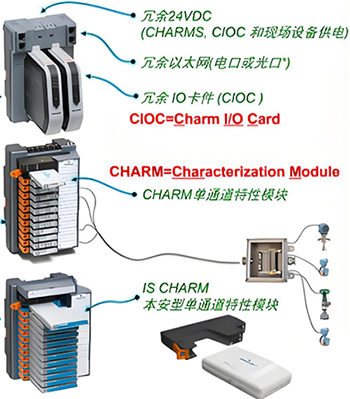

艾默生的CHARMs卡件组成

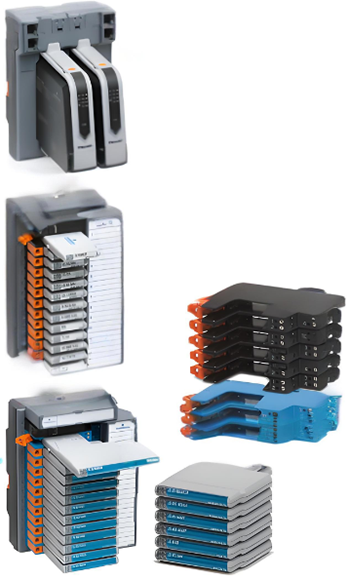

CHARMs设备

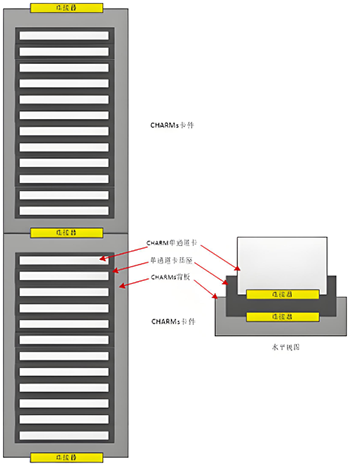

冗余方式对比
1、艾默生的CHARMs设备组成比较复杂有多级连接器进行连接,在现场腐蚀性环境中连接器长期使用容易出现生锈、腐蚀等问题,CHARMs通道卡由CIOC卡件连接并进行通讯,但CIOC卡件与CHARMs通道卡间为串联关系(上右图,与和利时早期FM模块类似),当设备生锈、腐蚀后会出现一处故障影响整列通讯的问题。和利时OpticVIO设备组成与传统DCS组成方式相同有效减少连接器数量,通讯冗余采用预制电缆连接互不影响。

2、CHARMs系统的冗余方式为CHARM单通道卡+基座冗余(如上左图)此种冗余与传统做法有明显的缺陷即基座部分存在共因失效问题,系统所用冗余点越多失效概率越大。和利时的OpticVIO设备冗余采用传统做法可有效避免共因失效问题。

艾默生与和利时电子布线使用温度条件差异

艾默生的CHARMs设备在现场使用时环境温度支持-40~50℃,但在低于-20℃情况下需要采用加热器进行加热,其机箱内设备内部器件温度最高允许110℃

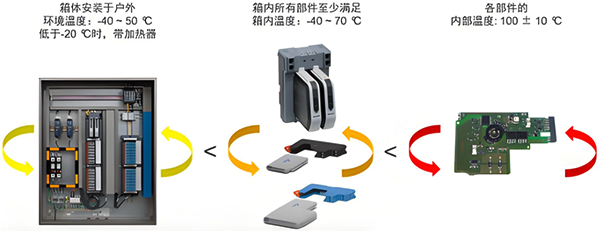

艾默生电子布线使用温度条件

艾默生的CHARMs设备温度范围较窄,尤其是低温-20以下时还需要加热器才能使用,加热器会使系统的防爆安全性降低,因此在北方地区或低气温地区使用受限。和利时OpticVIO设备采用超宽温设计,内部所有器件工作温度范围为-40~125℃,iDTU机箱工作温度范围为-40~55℃,可广泛适用于各种恶劣气候。


现场通讯网络结构差异

艾默生的CHARMs设备在现场使用时每个智能接线箱都需要一路光纤或网线进行连接,设备越多时需要连接的光纤或网线数量越多,造成非常多的通信走线。

和利时的OCS系统中,现场机箱iDTU与控制器的连接采用工业光总线系统,工业光总线通过现场的RJU光纤连接单元有效减少现场光纤连接数量,理想情况下可将光纤连接数量减少到艾默生的1/16,这极大提高了现场的施工效率,降低也项目的物料成本。

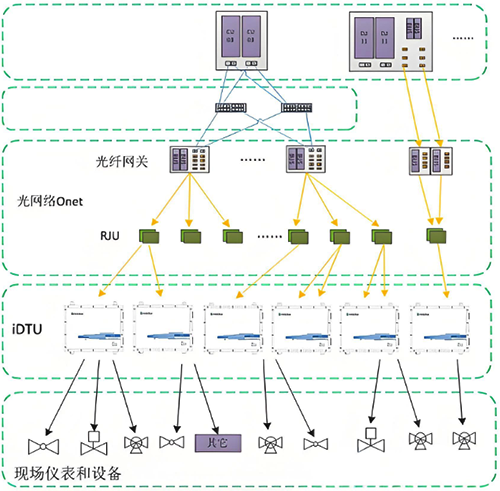

和利时的OCS系统
