1、结构与几何形状
①孔板结构与几何形状
◆结构最简单，通常是一块中心开有圆形孔的薄金属板
◆孔板的厚度相对较小
◆孔板的入口边缘非常尖锐(直角或小圆角)，这是关键特征
◆流体在孔板处发生突然收缩，在孔板下游形成明显的缩脉(最小流通截面处)。
②喷嘴结构与几何形状
◆结构比孔板复杂，是一个流线型的收缩管道段
◆喷嘴入口部分是光滑的圆弧曲面(椭圆或1/4圆)，逐渐收缩到圆柱形喉部
◆喉部长度约为其直径的0.3-0.5倍
◆出口部分可以是直圆柱形或略有扩散(标准喷嘴出口无扩散)
◆流体在喷嘴内发生渐进的、引导性的收缩，在喉部达到最小截面。
2、流体动力学特性与压损
①孔板流体动力学特性与压损
◆由于突然收缩和扩张，流体在孔板下游产生剧烈的涡流和湍流
◆能量损失(永久压力损失)很大。大约40%-80%的差压(上游压力与孔板下游压力之差)无法恢复，最终转化为热能
◆恢复压力低
②喷嘴流体动力学特性与压损
◆流线型设计引导流体平滑收缩和(部分)扩张
◆湍流和涡流显著减少
◆能量损失(永久压力损失)比孔板小得多。大约只有10%-20%的差压损失掉
◆恢复压力较高
3、精度与量程比
①孔板精度与量程比
◆孔板精度受入口边缘尖锐度影响极大，边缘磨损或积垢会显著改变流量系数，降低精度
◆孔板对上游流动扰动(流速分布)更敏感，需要更长的上游直管段来稳定流场
◆量程比(最大流量/最小流量)相对较小，通常为3:1到4:1。在低雷诺数(低流速或高粘度)时精度下降较快
②喷嘴精度与量程比
◆流线型设计使喷嘴流量系数更稳定，受磨损影响较小(特别是入口曲面)
◆对上游流动扰动的敏感度低于孔板，所需的上游直管段长度通常比孔板短
精度通常比孔板高，尤其是在中等流量范围内
◆量程比优于孔板，可达4:1到5:1，在较低雷诺数下仍能保持较好的精度和稳定性
4、耐磨损与耐腐蚀性
①孔板耐磨损与耐腐蚀性
◆孔板的尖锐入口边缘极易被磨损(如含固体颗粒流体)或腐蚀，导致流量系数漂移，需要更频繁检查和更换
◆直角边缘处容易堆积污垢或杂质
②喷嘴耐磨损与耐腐蚀性
◆流线型曲面设计更耐磨损和腐蚀，不易堆积污垢，具有一定的“自清洁”能力
◆使用寿命通常比孔板长
5、成本
孔板：结构最简单，制造最容易，成本最低
喷嘴：结构更复杂，加工(特别是精确的入口曲面和喉部)要求更高，成本显著高于孔板
6、典型应用场景
①孔板典型应用
◆成本敏感的应用
◆清洁流体(气体、液体)
◆大管径应用(成本优势明显)
◆对永久压力损失要求不严格的场合
◆符合标准(如ISO 5167, ASME MFC-3M)的孔板设计成熟，应用极其广泛
②喷嘴典型应用
◆需要更高精度和更好重复性的场合
◆需要更低永久压力损失以节省泵/风机能耗的场合(如大流量蒸汽测量)
◆测量高速流体、蒸汽、高温高压流体(流线型设计承受力更好)
◆测量含有少量固体颗粒或易结垢的流体(耐磨、自洁)
◆低雷诺数应用(如高粘度液体或低速气体)
◆可用直管段长度受限的场合(所需上游直管段通常比孔板短)

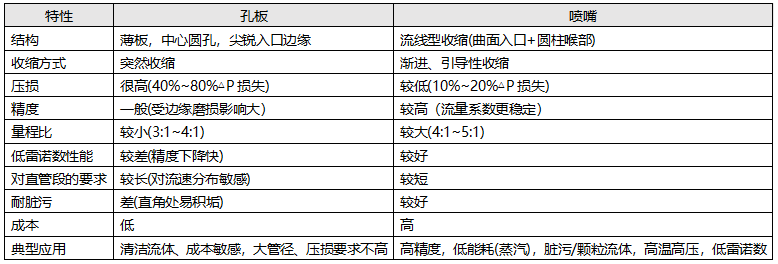

总结对比表
简单来说孔板便宜简单但压损大、易磨损、精度稍逊；喷嘴贵些但压损小、更耐用、精度高、更适合苛刻工况。选择哪种节流装置取决于具体的应用需求，包括流体性质(清洁度、粘度、相态)、工况(压力、温度、流量范围)、对精度和压损的要求、可用预算以及安装空间(直管段长度)等因素。
