GB17681-2024条款原文：
6.3储存单元监控要求
6.3.1 一般要求
6.3.1.1 储罐应设置液位、温度检测仪表。
6.3.1.2 低压储罐、氮封常压储罐、压力储罐，全冷冻式储罐应设置压力测量就地指示仪表和压力远传仪表。压力仪表的安装位置，应保证在最高液位时能测量气相压力并便于观察和维修。
6.3.1.3 储罐进出物料管道上应设置远程控制的开关阀。
6.3.1.4 易燃易爆介质装车和卸车场场防静电接地装置、防溢液装置报警信号应联锁停止物料装车和卸车，并应远传至控制室，同时应能在现场发出声光报警。
6.3.1.5 应将远程控制的开关阀开关状态信号远传至控制室显示，系统应具有判断开关状态正确与否的功能，并对错误状态予以报警。
6.3.1.6 气柜应设上下限位报警装置，设有进出口管道自动切断装置的应与限位报警信号联锁。
HG/T22820-2024和GB17681-2024对紧急切断阀阀位回讯的要求
以前只关注有无紧急切断阀，对阀位回讯关注并不多，2024版的两个规范HG/T22820-2024和GB17681-2024均对开关阀阀位做出要求：
1、GB17681-2024第6.3.1.5条规定：应将远传控制的开关阀开关状态远传值控制室显示，系统应具有判断开关状态正确与否的功能，并对错误状态予以报警。
2、《化工安全仪表系统工程设计规范》HG/T22820-2024第7.4.5 控制阀应配置现场阀位指示器。
为了满足HG/T22820-2024和GB17681-2024两个新规要求：
1、前期安装紧急切断阀未配置阀位回讯器的需要增加阀位回讯器；
2、阀位回讯开关要和切断阀执行命令之间做计算，如SIS发出切断信号后开始计时，紧急切断阀的阀位关信号在规定的时间未返回，则判断为切断阀故障，要发出报警信号。
3、为了满足第2条，阀门的执行命令DO和回讯状态DI必须在同一个系统中(DCS或者SIS)中实现，否则无法完成计算。
4、控制系统可能面临容量不够的问题，比如某紧急切断阀前期设计是在SIS中执行，阀位回讯信号在DCS中显示(DCS的硬件比SIS便宜很多)，但是GB17681-2024执行后，切断阀的DO命令和DI回讯必须在一个系统中才能完成计时和报警。众多阀门的状态要在SIS中实现，很有可能面临系统容量不够的问题。如硬件容量不够，SIS系统需要扩容，不但要停工实施还要花不少的费用。
其实GB17681-2024中6.3.1.5很多大型企业已经完全执行了，在生产中发挥了较好的安全保护作用，但是一些小的企业执行难度较大。

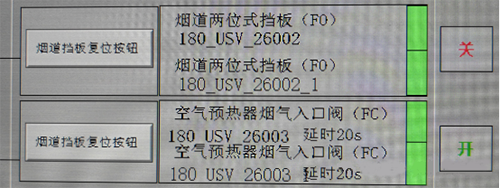

如上图，紧急切断阀阀位前面绿色表示阀门是执行命令，绿色显示为非联锁状态，红色为联锁启动状态。对应到紧急切断阀为：绿色表示紧急切断阀的电磁阀带电，红色表示紧急切断阀的电磁阀失电；后面“开”“关”是阀门的回讯状态。如生产异常，需要紧急切断，SIS发出切断命令的同时计时，10秒(时间由程序内设定)内阀位关信号未到，发出报警信号。
以上是传统的做法，当然还有直接计时报警的案例。

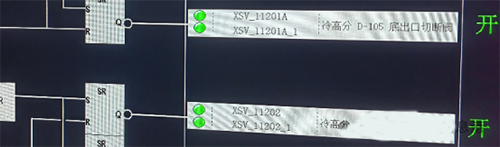

绿色代表阀门开，红色代表阀门关。阀门示意图中，上面方块部分红色代表关命令，绿色代表开命令，阀门下部红色代表关回讯，绿色代表开回讯，阀门旁边有开关时间计时。如XV-2415 C 0.8代表XV-2415紧急切断阀关闭时间是0.8秒，打开时间是1.4秒。如发出命令后，3秒(时间可设定)阀位回讯未返回，则立刻报警。
重要说明：以上案例只是行业内典型做法，并不代表最优或者必须这么执行，只作参考。
GB17681-2024中6.3.1.5要求对联锁阀门的完好性检测有至关重要的作用，执行起来吧。
如有更好的做法，欢迎评论留言交流。
作者：何龙
