低压断路器的磁保护一般针对热磁式脱扣器,瞬时保护一般针对电子式脱扣器而言。
无论是家用微断标准GB/T10963.1,还是框架断路器和塑壳断路器标准GB/T14048.2,实际上都叫做瞬时保护脱扣。
对于脱扣时间,家用微断要求在100ms以内,框架和塑壳断路器要求在200ms以内。
根据瞬时保护动作电流范围的不同,家用微断分为B型、C型和D型微断。
低压断路器瞬时保护的第一个作用:躲过配电线路中的尖峰电流,按照《工业与民用供配电设计手册》第4版11章的要求,应满足如下公式:
Iset3表示:瞬时过电流脱扣器的整定电流;
Kset3表示:低压断路器瞬时过电流脱扣器的可靠性系数,考虑电动机启动电流误差和断路器瞬动电流误差,可取1.2;
IstM1表示:线路中最大电动机的全启动电流,包括周期分量和非周期分量,对于笼式电动机,可取其启动电流的2~2.5倍。
Icn-1表示:除启动电流最大的一台电动机以外的线路计算电流。
假如某配电线路尖峰电流计算值为1250A,考虑可靠性系数1.2,那么断路器瞬时保护整定电流Ii应设置为:1.2×1250=1500A,见图1 。

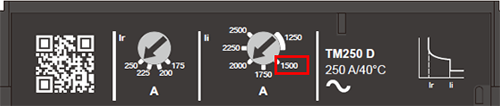

图1 断路器瞬时保护Ii整定面板

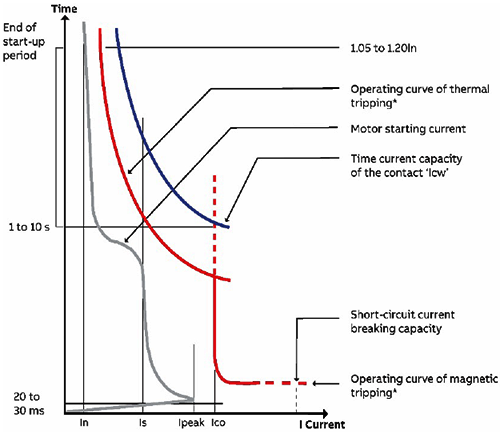

第二个作用:躲过电动机起动瞬间第一个半波的的冲击电流(Inrush current),或变压器接通瞬间的励磁涌流。
《通用用电设备配电设计规范》GB5055-2011要求电动机回路中断路器的瞬时保护整定值,应取电动机起动周期分量最大有效值的2倍~2.5倍。
例如某IE4高效电机的功率为110kW,额定电流为196A,起动电流倍数为8.5,见图2,那么按照GB50055的要求,断路器瞬时保护整定值至少应该躲过196A×8.5×2=3332A。

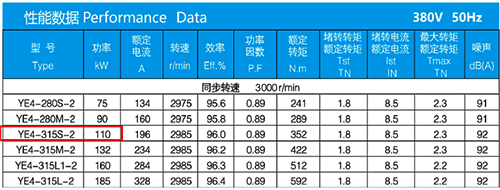

图2 某IE4电动机的电气参数
如果选择电动机保护型断路器NSX250-Mic2.2M,虽然其过载保护整定电流Ir可以选择200A,接近电动机的额定电流196A,但是由于其瞬时保护电流Ii是固定的3200A,无法躲过电机的冲击电流3332A,所以得选择瞬时保护值更大的NSX400做校验。

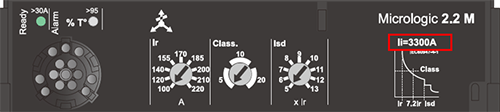

图3 NSX250-Mic2.2M的瞬时保护值
选择NSX400-Mic2.2M-320塑壳断路器,其壳架电流为400A,额定电流为320A,长延时保护整定值选择200A,大于电动机额定电流196A,瞬时保护整定值为固定的4800A,可以躲过电动机起动冲击电流3332A,且满足设计规范要求。
图4 NSX400-Mic2.2M 300的整定保护
第三个作用:校验TN-S系统线路末端发生单相接地故障时的保护灵敏度。
在《低压配电设计规范》GB50054-2011的6.2.4条文中,当短路保护电器为断路器时,被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。

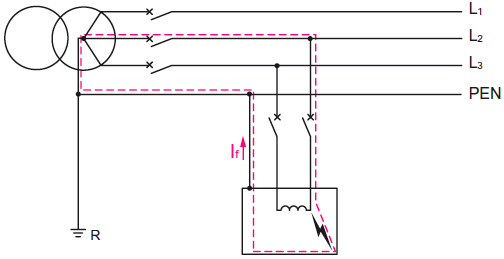

图5 TN系统单相接地故障
TN系统线路末端发生单相接地故障时(图5),计算该断路器所能保护的电缆的最大长度的公式为:
其中,Ia为断路器的磁脱扣或瞬时保护电流值,对于B/C/D型家用微断,Ia是指磁脱扣的上限值,即B型-5In/C型-10In/D型-14In(注意:D型断路器脱扣器最大电流为什么不选20倍,不是B型3-5倍,C型5-10倍,D型10-20倍?对于D曲线确实如问题所述,在家用微断标准GB/T10963.1中,D曲线磁脱扣的上限倍数是50倍,标准推荐20倍,实际上大多数厂家产品执行情况是B型曲线5倍,C型曲线10倍,D型曲线14倍),对于塑壳和框架断路器是指瞬时保护整定值的上限+20%。
综上所述,断路器的瞬时保护的作用,首先要考虑躲过线路中的的尖峰电流和电动机或变压器等感性负载的冲击电流,其次要兼顾线路末端发生单相接地故障时的动作灵敏度。
作者:宾昭平
