比如当你看到NSX100N-TM80D断路器的面板时，NSX100N的数字“100”，TM80D的数字80，以及56/80分别代表什么含义呢？

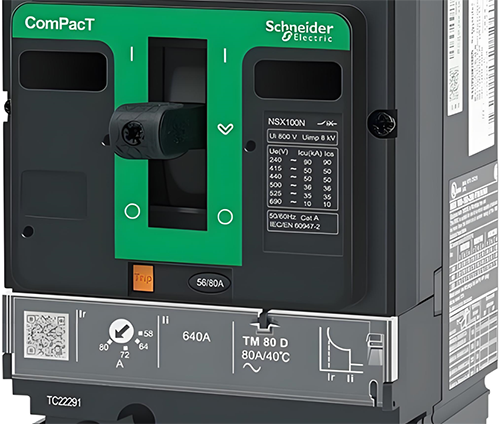

图1 NSX100N-TM80D断路器面板
对于Compact NSX100N塑壳断路器，它可以安装16A~100A共8种热磁式脱扣器，见图2和图3。

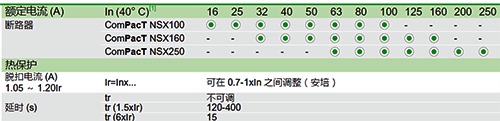

图2 NSX断路器热磁脱扣器额定电流
图3 NSX100N-TM32D断路器面板
实际上每种脱扣器的额定电流就是该型号断路器的额定电流，而100A是该型号断路器的壳架电流，例如NSX100N-TM32D的壳架电流是100A，断路器额定电流是32A。
为什么这么说呢？
因为，在产品标准GB/T14048.2中，低压断路器的额定电流就是其额定不间断电流Iu，也等于约定自由空气发热电流Ith。
额定不间断电流Iu是指断路器主触头保持闭合且承载稳定电流超过8h(数周、数月甚至数年)而不会分断的电流；
约定自由空气发热电流是指在室内无气流和外部辐射的空气中进行温升试验的最大电流值。
对于NSX100N-TM80D断路器而言，其长期能承载的电流是80A而不是100A，因为如果承载100A的电流，意味断路器已经过载100/80=1.25倍，在2小时内跳闸的可能性非常大。
在施耐德《电气装置应用设计指南》2017版的H章中，对于可以配备不同电流整定值的过电流脱扣器的断路器，能够适用于承受最高的过电流脱扣器整定电流值，就是该断路器的壳架电流。
举个例子，NSX100断路器可以安装16/25/32/40/50/63/80/100A共8个电流档的热磁式脱扣器，能安装脱扣器的最大电流是100A，那么其壳架电流就是100A。
设计指南还以NSX630-Mirologic6.3E 400电子式脱扣器断路器为例，给出了壳架电流、额定电流和整定电流的关系，见图4。

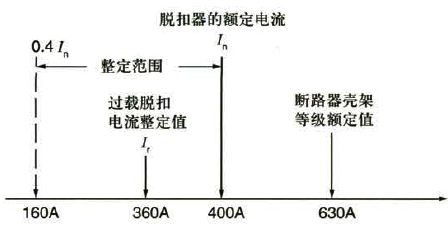

图4 NSX630-Mic400的电流关系
对于电子式脱扣器，其整定电流范围为0.4~1.0倍断路器额定电流。
回到前面NSX100N-TM80D断路器，其面板上的电流值我们用不同颜色的方框标记如下，见图5。

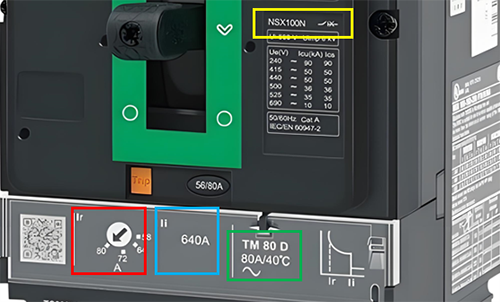

图5 NSX100N-TM80D断路器电流区域
黄色方框内数字代表的是该断路器的壳架电流，其大小等于该型号断路器所能安装的脱扣器的最大电流值；绿色方框内数字代表的是该断路器的额定电流，其大小等于脱扣器额定电流，意味着断路器在该电流下可以长期运行(基于环温40℃)；红色方框内数字代表该断路器的过载保护整定电流范围，比如TM80D脱扣器的整定电流范围为0.7~1.0倍额定电流，即56A~80A；蓝色方框内数字代表该断路器的磁脱扣电流值，NSX100N-TM80D的磁脱扣是固定值640A。
综上所述，区分断路器壳架电流和额定电流最直接的方法，就是判断该型号断路器在该电流下能否长期运行，而过载保护整定电流一般有整定范围，相对容易识别，三者符合如下关系：过载保护整定电流≤额定电流≤壳架电流。
作者：宾昭平
