昌晖仪表在本文从系统角度，把“中性点接不接地”的技术逻辑讲清楚。
1、误区：中性点接地的系统匹配
很多人见到配电变压器下有中性点接地，就觉得这一定是标准答案。但你是否知道：有些10kV系统中性点必须绝缘悬浮，有些则需要通过电阻或消弧线圈接地。

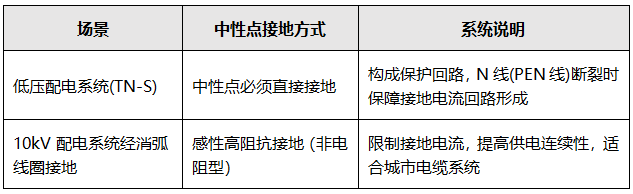

我们先举两个常见变压器接地场景对比：
很多人把“高阻接地”和“消弧线圈”混为一谈，其实要明确：消弧线圈属于一种电感性高阻抗接地形式，作用是补偿电容接地电流，不是电阻接地！
2、原理：中性点接的两个目的方向
你必须理解变压器中性点接地的设计动机：
目的1：形成保护动作通路(尤其在TN系统)
如果某设备外壳接地(PE线)，而中性点未接地，则在零线(PEN线)断裂时，漏电电流无法形成回路，保护装置无法检测故障电流而拒动！这是低压配电系统(TN-S、TN-C、TN-C-S)必须中性点接地的根本逻辑。
举例：漏电保护器、过电流保护器要动作，必须依赖接地电流通路。中性点不接地=回路断开=设备带电不跳闸。
目的2：限制接地故障电流，控制系统过电压
在中压系统(如6~35kV)，过于刚性接地(即直接接地)可能会带来问题：
①接地电流过大，破坏设备绝缘；
②瞬时大电流导致电弧重燃，烧坏绝缘；
③系统不能容许一次接地立即跳闸(如重要负荷用户)。
因此，这类系统多使用：
①电阻接地：控制故障电流在数十~几百安；
②消弧线圈接地：利用感性电流补偿容性漏电流，抑制电弧、维持供电。(消弧线圈通过感性电流补偿接地电容电流，抑制电弧重燃。)

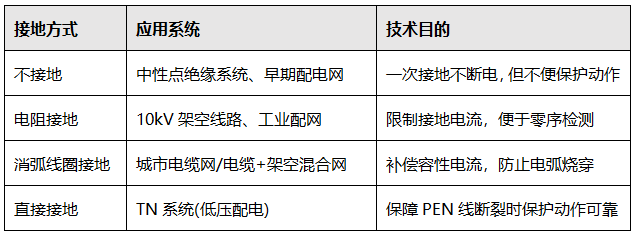

3、实际接地方式与对应关系
4、案例：接地方式与保护定值失配
某10kV配电变压器原设计为“经消弧线圈接地”，但后续改造施工图纸疏忽，现场接成了“直接接地”，保护设定却没变。
某日系统发生单相接地，保护器设定定值未满足此类大电流故障触发条件，最终导致：
①保护不动作；
②整条支路烧毁，设备击穿。
复盘结论：“保护定值与系统接地方式失配，是事故根源。”
一句话：变压器中性点的接地方式，是配电系统接地形式+保护逻辑+供电策略三者共同决定的结果。
你不能孤立地判断“要不要接地”，要结合：
①是不是TN系统？
②有没有消弧补偿要求？
③保护器定值怎么设？
④是否存在PEN断裂或高压容性电流？
搞错其中任一环节，保护就会“看得见不动手”，隐患更大。
