简单本质安全电气系统的评定方法举例

2025/6/5 17:06:30 人评论 次浏览 分类:电工基础  文章地址:http://yunrun.com.cn/tech/6105.html

多数本质安全电气系统是简单系统,关联设备中含有单个电源,连接到一个现场安装的本质安全设备上。以温度变送器、本安系统描述图和系统安装接线图所示的本质安全接口组合为例。

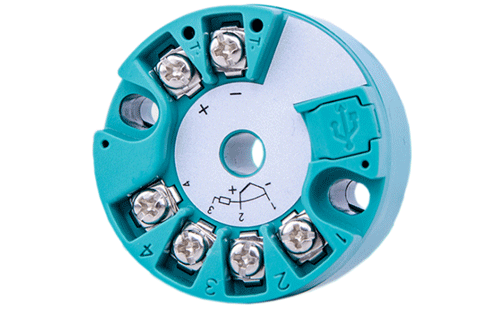

智能温度变送器

首先,确定电路中两台设备的安全数据。通过对两台设备的数据进行比较,确定两台设备的兼容性。


然后按如下顺序进行比较:

1、比较设备类别;
2、比较防爆等级;
3、确定危险场所安装设备温度组别;
4、记录每一台设备允许的环境温度范围;
5、电源的输出参数电压(Uo)、电流(Io)和功率(Po)应与现场装置的输入参数(Ui、Ii和Pi)进行比较,并且输出参数不宜超过相关输入参数;
6、确定允许的电缆参数;
7、检查接地绝缘等级是否合格,或者检查系统接地要求是否满足。

如果这些要求全部满足,则确定两台设备兼容。

作者:张磊
