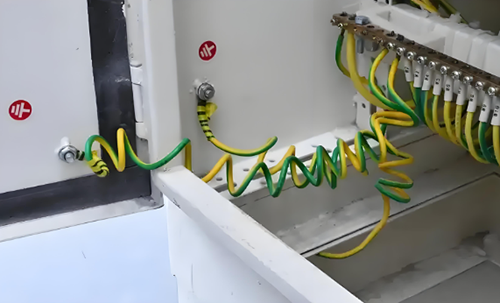

昌晖仪表整理了部分关于仪表柜(箱)、配电柜(箱)门跨接接地线的相关规范，供大家参考。
◆GB50303-2015《建筑电气工程施工质量验收规范》:
5.1.1 柜、台、箱的金属框架及基础型钢应与保护导体可靠连接；对于装有电器的可开启门，门和金属框架的接地端子间应选用截面积不小于4mm²的黄绿色绝缘铜芯软导线连接，并应有标识。
◆GB19517-2023《国家电气设备安全技术规范》:
6.5 d)/2)如果在盖板、门、遮板等部件上装有电压值超过特低电压限制的器件时，则应使用特别为此设计并验证的保护导体(PE)或类似电气连接等附加措施以保证接地连续性；
◆GB50194-2014《建设工程施工现场供用电安全规范》:

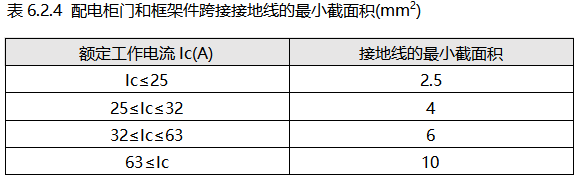

6.2.4.2 配电柜的金属框架及基础型钢应可靠接地。门和框架的接地端子间应采用软铜线进行跨接，配电柜门和框架间跨接接地线的最小截面积应符合表6.2.4的规定。
6.3.12 配电箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过保护导体(PE)汇流排可靠接地。金属箱门与金属箱体间的跨接接地线应符合本规范表6.2.4的有关规定。
◆JGJ46-2024《建筑与市政工程施工现场临时用电安全技术标准》
4.1.11 配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等应通过 PE 端子板与保护接地导体(PE)做电气连接，金属箱门与金属箱体应通过采用黄绿相间软绝缘导线做电气连接。
