关于仪表附加外部设备的安装以及防爆

2024/7/29 16:59:13 人评论 次浏览 分类:调试维修  文章地址:http://yunrun.com.cn/tech/5706.html

关于仪表附加外部设备的安装以及防爆问题探讨:
1、可燃气体/有毒气体探测器自带的声光报警器连接
①气体探测器自带的声光报警器作为一个完整的设备出厂销售,声光报警装置与探测器本体均满足防爆等级要求,驱动电源和信号来自探测器内部。

气体探测器

气体探测器内部接线图

②气体探测器安装图
从上图可以看出,探测器电气接口3/4”NPT(F)处增加了防爆密封格兰+防爆挠性管的连接方式。

探测器电气接口3/4”NPT(F)处增加了防爆密封格兰+防爆挠性管的连接方式

2、现场仪表用SPD 连接两线制变送器

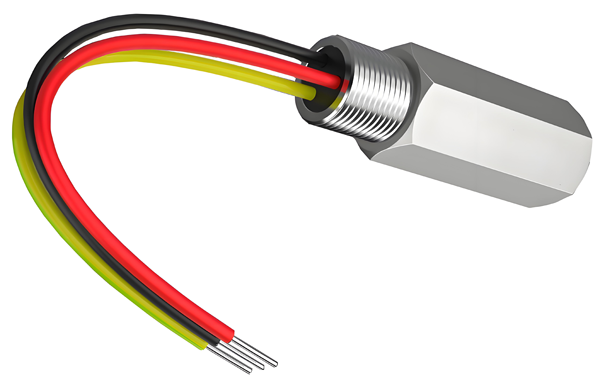

现场仪表用SPD外形图

现场仪表用SPD(二线制)

②现场仪表用SPD内部连接图

现场仪表用SPD(内部接线图)

③现场仪表用SPD现场安装图片



从上图可以看出,探测器电气接口1/2”NPT(F)处增加了防爆密封格兰+防爆挠性管的连接方式。


3、现场仪表SPD连接 四线制质量流量计、电磁流量计等

①现场仪表用SPD(四线制)外形图

现场仪表用SPD(四线制)外形图

②仪现场仪表用SPD(四线制)内部连接图

现场仪表用SPD(四线制)内部连接图


③SPD(四线制)现场安装
例如:电磁流量计,质量流量计,伺服液位计等安装。(待补充…)

综上所述,根据不同项目的特点,和仪表的信号类型,合理选用现场仪表用SPD的接线方式(两线制、三线制、四线制),现场安装方式等细节处理,确保仪表正常工作,满足防爆、防护等技术要求,保证生产装置平稳运行。
