污泥浓度计维护经验分享

2017/3/6 22:18:18 人评论 次浏览 分类:调试维修  文章地址:http://yunrun.com.cn/tech/500.html

污泥浓度计采用多光束相互补偿技术,能消除传感器光窗粘污造成的测量误差,以及温度变化、器件老化等影响,实现稳定、精确的测量。污泥浓度计由变送器和传感器两个部分组成,污泥浓度计维护从变送器维护、传感器维护和通信维护三方面进行,昌晖仪表制造有限公司与大家分享污泥浓度计维护经验和步骤。

污泥浓度计变送器维护
污泥浓度计变送器根据使用的要求,安装位置和工作情况比较复杂,为了使变送器正常工作,维护人员需要对变送器进行定期维护,维护时请注意如下事项:
1、安装在室外请检查污泥浓度计变送器安装箱体是否有漏水等现象;
2、检查变送器的工作环境,如果温度超出污泥浓度计变送器的工作额定范围,壳,注意不要让湿气进入变送器内部
3、检查变送器显示数据是否正常;
4、检查变送器接线端子上的接线是否牢固,注意在拆卸接线盖前应先将220V交流电源断开。

污泥浓度计传感器维护
为了获得最好的测量效果,污泥浓度计传感器需要进行定期维护,维护时请注意如下事项:
1、污泥浓度计传感器上的小柱需要定期清洗,建议2-3周清洗一次传感器,确保传感器射小柱清洁;
2、检查传感器的电缆,正常工作时污泥浓度计电缆不应绷紧,否则容易使电缆内部电线断裂,导致传感器不能正常工作;
3、检查传感器的外壳是否因腐蚀或其他原因受到损坏;
4、检查传感器和变送器连接电缆插头、插座是否松动。

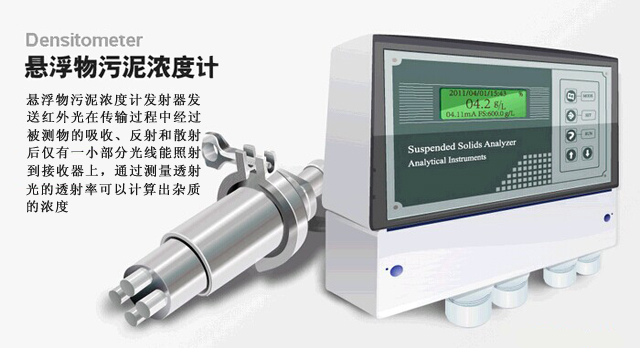

污泥浓度计

污泥浓度计通信
污泥浓度计提供串行异步半双工RS485通信,采用MODBUS-RTU规约,测量数据均可读出,每个污泥浓度计可设定其通信地址,通信连接应使用带有铜网的屏蔽双绞线,线径不小于0.5mm2。布线时应使通信线远离强电电缆或其他强电场环境,污泥浓度计通信推荐采用T型网络的连接方式,不建议采用星形或其他的连接方式。
MODBUS_RTU通信协议:MODBUS协议在一根通信线上采用主从应答方式的通信连接方式。首先,主计算机的信号寻址到一台唯一地址的终端设备(从机),然后,终端设备发出的应答信号以相反的方向传输给主机,就是在一根单独的通信线上信号沿着相反的两个方向传输所有的通信数据流(半双工的工作模式)。
MODBUS协议只允许在主机(PC,PLC等)和终端设备之间通信,而不允许独立的终端设备之间的数据交换,这样各终端设备不会在它们初始化时占据通信线路,而仅限于响应到达本机的查询信号。
主机查询:
查询消息帧包括设备地址、功能代码、数据信息码、校准码。
地址码:
表明要选中的从机设备;
功能代码:
表明被选中的从设备要执行何种功能数据段:包含了从设备要执行功能的任何附加信息
校验码:
用来检验一帧信息的正确性,用CRC16校准规则。
从机响应:
如果从设备产生一正常的回应,在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码;数据信息码包括从设备收集的数据,如参数测量值。
硬件连接:
将信号线连接到变送器的A和B端子上。
通信设置:
污泥浓度计规定采用通信格式为9600,N81(1个起始位、8个数据位、无校验、1个停止位),响应速度为0.015S。
通信命令:
功能码“03”——用来读取显示数据。
