涡轮流量计的原理及安装

2016/7/23 10:12:09 人评论 次浏览 分类:流量测量  文章地址:http://yunrun.com.cn/tech/321.html

涡轮流量计是一种速度式流量仪表,由于具有测量精度高、反应速度快、测量范围广、价格低廉、安装方便等优点,被广泛应用于化工生产中,尤其适合使用在流量变化幅度大的场合。在欧洲天然气流量测量中涡轮流量计占流量仪表的60%。

涡轮流量计工作原理
涡轮流量计由涡轮、轴承、前置放大器、流量积算仪组成。
被测流体冲击涡轮流量计涡轮叶片并使之转,涡轮的转速随流量的成正比变化,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入涡轮流量计流量积算仪进行计数和显示,根据单位时间内的脉冲和累计脉冲数即可求出瞬时流量和累积流量。

涡轮流量计安装及使用
1、涡轮流量计的电源线最好采用蔽线电缆,并进行良好接地。电源为直流24V,650Ω阻抗。
2、涡轮流量计应水平安装,避免垂直安装,并保证其前后有适应的直管段,一般前10倍公称通径,后5倍公称通径。
3、保证流体的流动方向与涡轮流量计外壳的箭头方向一致,不得装反。
4、被测介质对涡轮不能有腐蚀,特别是轴承处,否则应采取措施。
5、涡轮流量计磁感应部分不能碰撞。
6、安装涡轮流量计前,管道要清扫。被测介质不洁净时,要加过滤器。否则导致涡轮流量计涡轮、轴承被卡住。
7、投运前先进行流量积算仪K系数设定及其他参数设定,并仔细仪表接线,准确无误、接地良好后方可送电。
8、安装涡轮流量计时,前后管道法兰要水平,否则管道应力对流量计影响很大。

涡轮流量计的流量显示仪表

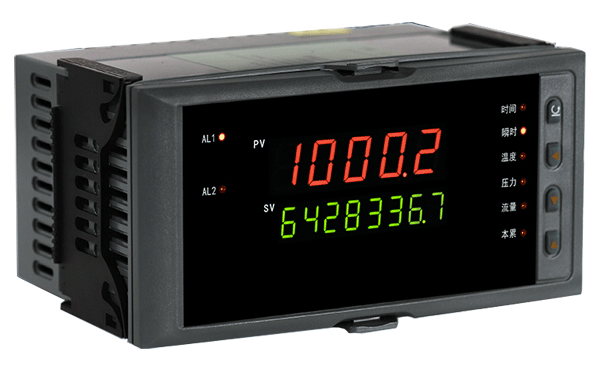

与涡轮流量计配套使用的是频率输入的流量积算仪,不带补偿的流量积算仪型号为SWP-LK801-02-F-HL-P,带补偿的流量积算仪信号为SWP-LK802-02-FAG-HL-2P涡轮流量计的组态与校正。

涡轮流量计标准的标定方法是十点水标定法,但黏度不同标定的值不同,通常要做黏度标定曲线。
