昌晖仪表:Pt100检定点(R0和R100)选择与检定方法

2021/11/10 17:44:05 人评论 次浏览 分类:温度测量  文章地址:http://yunrun.com.cn/tech/1271.html

昌晖仪表在本文介绍Pt100铂电阻检定点选择方法、R0和R100检定与合格判断依据,是各行业验收Pt100是否合格的技术标准。文章内容节选自国家标准DL/T774-2015。

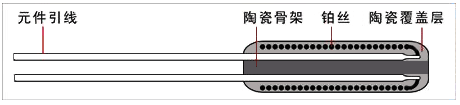

Pt100检定点选择与基本方法

1、各等级Pt100的检定点,均应选择0℃和100℃,并检查实际电阻温度系数a的符合性;
2、当a不符合要求时,应进行表1中相应允差等级有效温度范围的上限(或下限)的温度的检定;
3、Pt100和二等标准铂电阻温度计的电阻值测量,均应采用四线制测量方法;
4、校验Pt100时通过热电阻电流应不大于1mA,宜选用符合测量准确度要求的数字多用表;铂电阻的办法,交替重复不少于4次(包括电流换向),分别取平均值作为测量结果。

R0(温度为0℃时的电阻值)的检定
1、在冰点槽(或具有0℃的恒温槽,偏差不超过±0.2℃)中,分别测量Pt100的电阻值与二等标准铂电阻温度计测量的温度,比较和计算其0℃的偏差值±△t0
2、保护管可以拆卸的热电阻,应放置在内径略大于感温元件直径的玻璃试管中,管口用脱脂棉或木塞塞紧后,插入冰水充分混合的冰点槽内,插入深度应不小于30mm;
3、保护管不可拆卸的Pt100热电阻,可直接插入介质中,检定时测量数据稳定所方可读数;
4、如果使用0℃恒温槽,Pt100热电阻应有足够的插入深度,尽可能减少热损失;
5、检定AA级以上的Pt100热电阻,为减小测试不确定度,宜在水三相点瓶中测量。

R100(温度为100℃时的电阻值)和Rt(温度为t℃时的电阻值)的检定
1、在100℃的恒温槽中测量Pt100热电阻R100的电阻值,并与二等标准铂电阻温度计测量的温度进行比较,计算其100℃的偏差值t100
2、可拆卸Pt100热电阻的Rt检定与R0的检定一样,将感温元件放置在玻璃试管中(检定温度高于400℃应放置在石英试管中);
3、插入恒温槽并保证足够的插入深度,待热平衡后继续增加插入深度l0mm,重新达到热平衡后电阻值的变化,应不超过允许误差的5%
4、当温度t高于500℃,热电阻应以小于1℃/min的速率随槽冷却至0℃后,再从控温槽中取出;
5、恒温槽的检定点温度应不超过±2℃,且10min之内变化应不超过±0.02℃

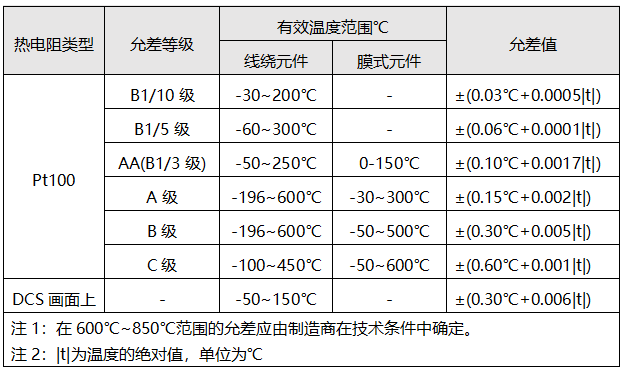

工业Pt100热电阻允许误差表

工业Pt100热电阻允许误差表


R0和R100电阻值的合格判断
1、在有效温度范围内,热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差,应不超过上表给定的允差值。
2、Pt100(0℃时电阻值为100的铂电阻)和Cu100(0℃时电阻值为100的铜电阻)标称值及符合允差要求的R0和R100范围见下表。

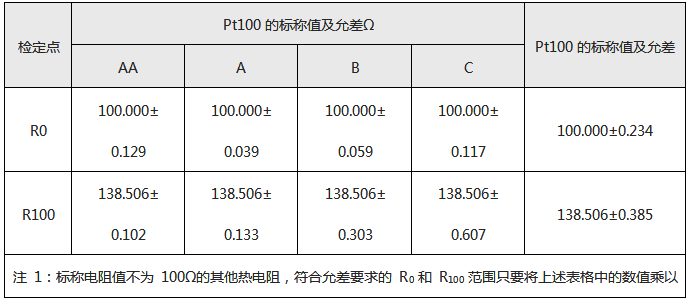

Pt100标称值及符合允差要求的R0和R100
