端面热电阻

2018/8/29 0:40:32 人评论 次浏览 分类:热电阻  仪表地址:http://yunrun.com.cn/product/754.html

端面热电阻是采用德国贺氏利薄膜元件(Pt100)或线绕铜电阻元件(Cu50),测温元件紧贴保护管的端面,端面热电阻比轴向绕制的热电阻更能正确和迅速地反映固体表面的温度,适用于振动不大的场合测量设备的端面温度测量。如电机主轴支持瓦、推力瓦,磨煤机大瓦和高效给水泵轴瓦;石油化工厂压缩机轴瓦和各种机件、物体的表面测量。

温馨提醒:若测温点存在很强的振动,选择端面热电阻测温则使用寿命都不长!!这是因为这种结构形式薄膜元件或线绕元件先天缺陷所致,端面热电阻工作在无振动或微振动的场合才能获得较长使用寿命
!国内基本都是这种结构,用户可别被端面热电阻销售文案误导。高频振动场合使用的铂电阻(如汽轮机铂电阻)成本往往是普通端面铂电阻的十倍。

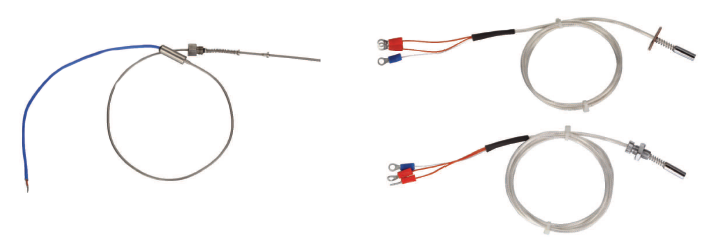

端面热电阻-昌晖仪表

型号及技术参数
端面热电阻型号                                     测温元件支数              安装固定装置               工作温度               温度探头规格
WZPM-201+导线长度-精度等级           单支式                         M8×7.5螺钉式            0-150                Φ6×18mm
WZPM2-201+导线长度-精度等级         双支式                         M8×7.5螺钉式            0-150                Φ6×18mm
WZPM-201B+导线长度-精度等级         单支式                         M10×1螺钉式             0-150                Φ8.7×18mm
WZPM2-201B+导线长度-精度等级       双支式                         M10×1螺钉式             0-150                Φ8.7×18mm
WZPM-001+导线长度-精度等级           单支式                         金属压片                     0-150                Φ6×18mm
WZPM2-001+导线长度-精度等级         双支式                         金属压片                     0-150                Φ6×18mm

订货须知
注明端面热电阻型号、分度号、和元件精度等级(通常有A级和B级),以便端面热电阻生产厂工程师复核核您的选型是否正确。

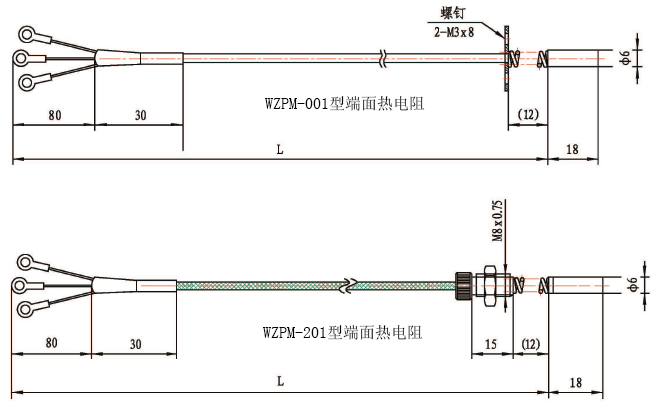

WZPM-001端面铂电阻结构示意图
WZPM-201端面铂电阻结构示意图
