铠装热电阻_铠装铂电阻WZPK(内埋式工艺抗震铠装铂电阻)

铠装热电阻

2018/1/4 19:10:40 人评论 次浏览 分类:热电阻  仪表地址:http://yunrun.com.cn/product/121.html

铠装铂电阻具有能弯曲、耐高压、热响应时间快、抗震和坚固耐用等优点,它与装配式热电阻一样,作为测量温度的传感器,通常和显示仪表、记录仪和电子调节器配套使用,同时,亦可以作为装配式铂电阻的感温元件。铠装铂电阻可以直接测量各种生产过程中从-200~600℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

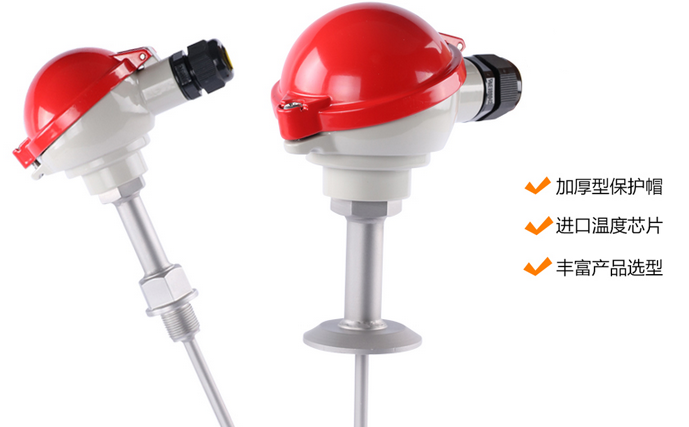

铠装铂电阻



昌晖仪表公司铠装铂电阻所采用的先进技术
昌晖仪表制造有限公司引进国外先进整体拉伸工艺生产真正的抗震铠装铂电阻,同行业中仅有宁波奥崎自动化仪表设备有限公司(称奥崎内埋式)等采用。铠阻外护管为整体,区别于其他企业铠装铂电阻,产品不存在使用中出现外护管断裂的情况。


昌晖抗震铠装热电阻生产工艺

1、铠装铂电阻的损坏大多数都是应为震动造成了铂电阻元件断线,“内埋式”可使传感器抗震性能大大提高,从而延长使用寿命。
2、外护管没有对接缝
3、在一些特殊场合,需要离测量端非常近而弯曲。“内埋式”铠装铂电阻比其他厂家生产的铠装铂电阻有更多的可弯曲长度和半径

国产铠装热电阻生产工艺传统生产工艺(国内多数厂家用此工艺生产铠装铂电阻)
1、抗震性差,产品在震动场合使用容易损坏

2、外护管有对接缝

3、
可弯曲半径:测量端头部80mm范围内不可弯曲

铠装热电阻响应时间
铠装热电阻响应时间应不大于下表数据:      单位:s
铠装热电阻直径mm 铠装热电阻响应时间 s
Ф3.0 3.0
Ф4.0 5.0
Ф5.0 8.0
Ф6.0 12.0
Ф8.0 13.0



铠装热电阻材料结构形式


铠装热电阻选型表


WZK②-③④⑤⑥⑦-⑧/⑨-⑩
①代号                      铠装热电阻类型                                    推荐使用温度
C                              Cu50分度号|铜热电阻                           -50~150℃
C                              Cu100分度号|铜热电阻                         -50~150℃
P                              Pt100分度号|铂热电阻                          -200~650℃(生产是配置不同元件测量不同温度)
②代号                      热电阻对数                                           说明
省略                         单支式
2                              双支式                                                  铠装铜电阻不提供双支式产品
③代号                      安装固定装置                                        说明
1                              无固定装置
2                              固定卡套螺纹                                        螺纹M16×1.5(见注1)
3                              可动卡套螺纹                                        螺纹M16×1.5(见注1)
4                              固定卡套法兰                                        见注2
5                              可动卡套法兰                                        见注2
④代号                      接线盒形式                                           说明
3                              防水式                                                  国内常规供货
4                              隔爆式                                                  隔爆等级通常为dⅡBT4或dⅡCT4
5                              不锈钢接线盒
⑤代号                      铠装热电阻外径 mm
3                              Ф3mm
4                              Ф4mm
5                              Ф5mm
6                              Ф6mm
8                              Ф8mm
⑥代号                      铠装热电阻保护管材料                           说明
0                              1Cr18Ni9Ti                                           常规供货
3                              316L                                                     协议供货
4                              904L                                                     协议供货
6                              GH3030                                                协议供货
N                             其他材料                                                协议供货
⑦代号                      铠装热电阻实际使用范围                       说明
1                              -50~150℃                                           此代码仅适用于铜电阻Cu50和Cu100
2                              -200~250℃                                         常规产品用于零下温度测量会不准确,进口低温元件
3                              0~400℃                                              常规供货,超过400℃寿命变短, 300℃左右超长寿命
4                              0~650℃                                              进口高温铂电阻元件,适用于400℃以上高温测量
⑧代号                      铠装热电阻总长 mm
***                           ***
⑨代号                      铠装热电阻插入深度 mm
***                           ***
⑩代号                      铠装热电阻精度等级                              说明
1                              AA级                                                    协议供货,要加价
2                              A级                                                       协议供货,要加价
3                              B级                                                       国内常规供货
铠装铂电阻选型举例:WZPK2-23604-650/500-2

Pt100分度号双支式铠装铂电阻,固定卡套螺纹M16×1.5,防水接线盒,铠装铂电阻直径为Ф6mm,铠装铂电阻保护管材质为1Cr18Ni9Ti,铠装铂电阻实际使用温度范围为0-650℃,长度为650mm,精度等级为A级

铠装热电阻安装固定装

1、铠装热电阻卡套螺纹接头                                                 2、铠装热电阻卡套法兰盘

铠装热电阻卡套螺纹接头           铠装热电阻卡套法兰盘
                                                                                            D=60mm;Do=42mm;D1=24mm;S=22mm;do=Ф9mm;

                                                                                             d=铠装热电偶直径mm

铠装热电阻实物彩色图

昌晖铠装铂电阻
