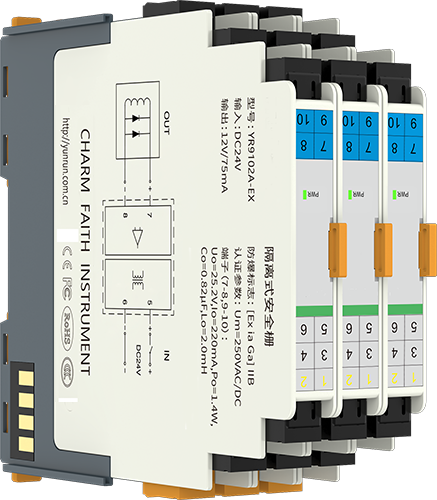

开关量输出隔离式安全栅型号
◆型号：YR9100A-EX-75D
独立DC24V供电、安全区开关量输入，一进一出、危险区开关量输出(12V/75mA)
◆型号：YR9100A-EX-60D
独立DC24V供电、安全区开关量输入，一进一出、危险区开关量输出(12V/60mA)
◆型号：YR9100A-EX-45D
独立DC24V供电、安全区开关量输入，一进一出、危险区开关量输出(12V/45mA)
◆型号：YR9100A-EX-75
安全区开关量输入，一进一出、危险区开关量输出(12V/75mA)
◆型号：YR9100A-EX-60
安全区开关量输入，一进一出、危险区开关量输出(12V/60mA)
◆型号：YR9100A-EX-45
安全区开关量输入，一进一出、危险区开关量输出(12V/45mA)
◆型号：YR9101A-EX-45
安全区开关量输入，二进二出、危险区开关量输出(12V/45mA)

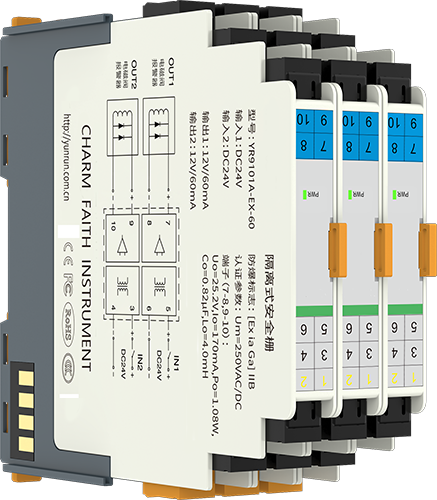

◆型号：YR9101A-EX-60
安全区开关量输入，二进二出、危险区开关量输出(12V/60mA)
开关量输出安全栅技术规格
◆适用现场设备：适用于电磁阀、声光报警器等本安设备
◆适用场所：0区、1区、2区、ⅡA、ⅡB、ⅡC危险场
◆安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
◆工作电源：20-35VDC(电源反向保护)
◆功耗：约1.5W(一路)
◆开路电压≥22VDC；UE/IE约12V/45mA、60mA和75mA三种
◆性能指标
①绝缘强度：本安端/非本安端2500VAC/1分钟，非本安端间1000VAC/1分钟
②响应时间：≤20ms
③工作温度：-20~70℃
④相对湿度：35%-85%
⑤贮存温度：-20~80℃
⑥重量：约150-200克
◆开关量安全栅结构及外形尺寸
①产品结构：35mm导轨卡装式，PC+ABS外壳材料，拔插式端子
②外形尺寸：厚13.3×宽113×高121mm
③产品特点：宽范围供电，符合EMC标准
开关量输出隔离式安全栅防爆认证参数
认证单位：国家防爆电气产品质量监督检验中心
防爆标志：[Exia Ga]ⅡC
认证参数 ：Um=250VAC/DC
①YR9100A-EX型端子(7-8) ：Uo=25.2VDC，Io=117，Po=0.738W，Co=0.82uF，Lo=2.0mH
②YR9101A-EX型端子(7-8、9-10)：Uo=25.2VDC，Io=220mA，Po=1.4W，Co=0.82uF，Lo=2.0mH
开关量输入隔离安全栅接线图

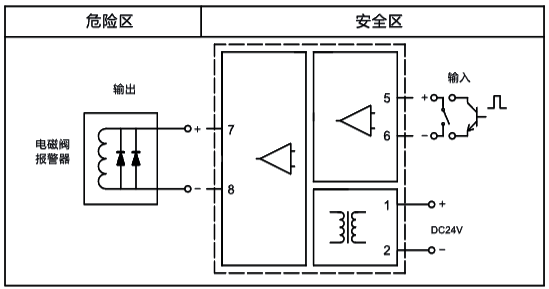

①独立供电，一入一出，开关量输出隔离式安全栅接线图

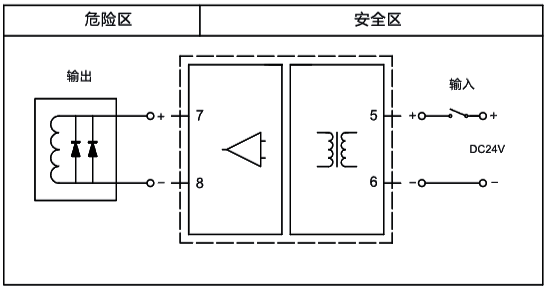

②一入一出，开关量输出隔离式安全栅接线图

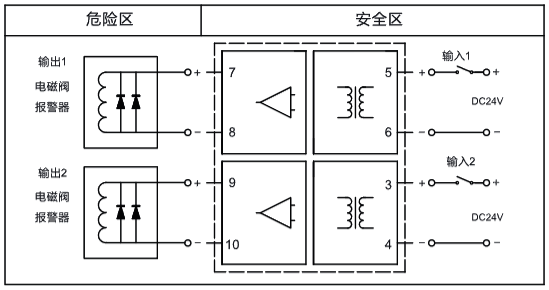

③二入二出，开关量输出隔离式安全栅接线图
Po=1.4W，Co=0.82uF，Lo=2.0mH
