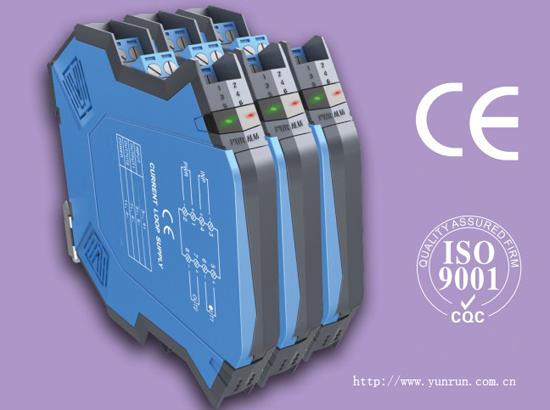

检测端隔离安全栅

2021/11/18 14:43:24 人评论 次浏览 分类:安全栅  仪表地址:http://yunrun.com.cn/product/448.html

检测端隔离安全栅输入信号来自危险区域二线制、三线制变送器和4-20mA电流信号,检测端隔离安全栅给危险区变送器提供24VDC电源,变送器产生的4-20mA信号(或电流信号)从安全栅危险侧隔离传送到安全侧。

检测端隔离安全栅安装在空气中不含对铬、镍、银镀层起腐蚀作用的介质的控制柜内,需要外接20-35VDC电源。安全栅输入、输出和电源之间完全隔离,安全栅稳定性、可靠性、低温度漂移和精度等质量核心技术指标在国产仪表中名列前茅,产品质量口碑和高性价比是客户选择昌晖仪表的根本。

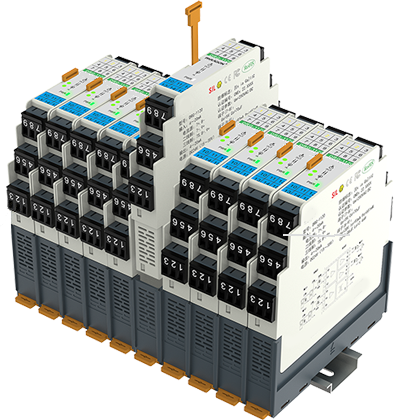

检测端隔离安全栅

检测端隔离安全栅订货型号
①检测端隔离式安全栅
一入一出检测端隔离安全栅(1路4-20mA输入,1路4-20mA输出,DC24V供电)
YR9120-EX-N

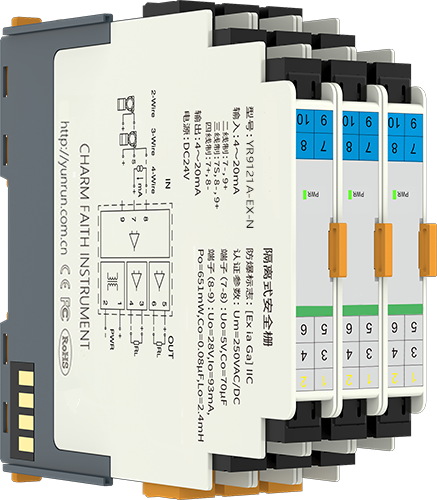

一入二出检测端隔离安全栅(1路4-20mA输入,2路4-20mA输出,DC24V供电)
YR9121-EX-N

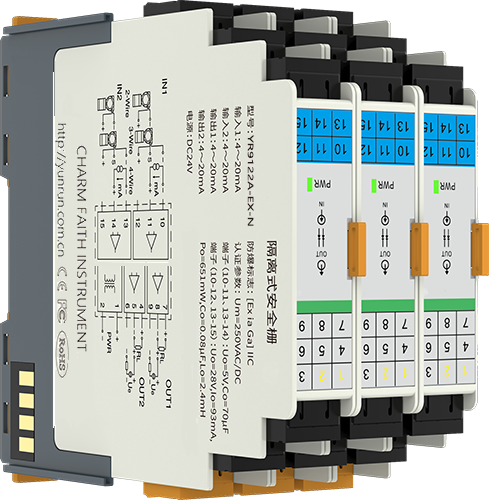

二入二出检测端隔离安全栅(2路4-20mA输入,2路4-20mA输出,DC24V供电)
YR9122-EX-N

②带浪涌保护检测端隔离式安全栅
一入一出带浪涌保护检测端隔离安全栅(1路4-20mA输入,1路4-20mA输出,带输入浪涌保护,DC24V供电)
YR9120-EX-LP

一入二出带浪涌保护检测端隔离安全栅(1路4-20mA输入,2路4-20mA输出,带输入浪涌保护,DC24V供电)
YR9121-EX-LP

二入二出带浪涌保护检测端隔离安全栅(2路4-20mA输入,2路4-20mA输出,带输入浪涌保护,DC24V供电)
YR9122-EX-LP

③HART协议检测端隔离式安全栅
一入一出(1路4-20mA输入,1路4-20mA输出,带HART协议,DC24V供电)
YR9120-EX-N-HART

一入一出(1路4-20mA输入,1路4-20mA输出,带HART协议,带输入浪涌保护,DC24V供电)
YR9120-EX-LP-HART

特别说明:HART检测端隔离安全栅适用于HART智能变送器,从危险侧把二线制4-20mA电流信号传输到安全侧,同时HART数字信号在安全侧和危险侧之间双向通讯,可以用HART手操器在安全侧和危险侧对HART智能变送器进行操作。但必须要注意:在危险区和安全区不能同时使用HHC(HART手操器);在危险区使用的HHC(HART手操器)必须经过防爆认证。

检测端隔离安全栅核心技术
1
检测端隔离安全栅输入过流保护,具有浪涌保护功能(订货时需要说明,另适当收费)
2、使用进口元器件、低功耗极低,有效提高检测端隔离安全栅稳定性和延长电子器件老化时间
3、输入信号开路、短路、反接和超量程报警功能,检测端隔离安全栅出现报警时面板报警指示灯亮
4、检测端隔离安全栅在精度、温度漂移、稳定性、可靠性、功耗性能指标上达到国外先进产品技术水平
5、数字化结构,并采取环境温度自动补偿,零点和满度自动校准,多年保证精度不变
6、检测端隔离安全栅接二线制、三线制、四线制变送器,宽范围供电,符合EMC标准

检测端隔离安全栅技术参数
适用现场设备:0区、1区、2区、ⅠA、ⅡA、ⅡB、ⅡC危险区,适用于电流源、二线制变送器、三线制变送器。检测端隔离安全栅可以和众多厂家产品相连接(ABB、Fisher、Rosemount、Honeywell、Siemens,以及引进技术的1151、3051、EJA、SMART等产品)
精度:0.1%F.S
电源:20-35VDC

输入(危险区):4-20mA(标准配置),0-5V(客户定制)
输出(安全区):4-20mA(标准配置),0-5V(客户定制)
消耗功率(低功耗):一进一出<1.0W;一进二出<1.5W;二进二出<2.0W
波纹:<10mVrms
电源指示:PWR:电源指示灯(红色)
集中供电:可集中供电(订货选件)
温度漂移:0.01FS/℃
温度系数:<50ppm/K的测量值/100Ω负载
绝缘强度:本安端-非本安端AC2500V/分钟,非本安端之间AC1000V/1分钟
负载电阻:0-650Ω
浪涌保护:浪涌保护功能为选件,型号最后有LP标识;最高连续工作电压30VDC(线对地、线对线);额定放电电流In:5kA(线对地、线对线);最大放电电流Imax:10kA(线对地)
响应
时间:<0.05S(0-90%)
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)
工作温度:-20-60℃,湿度:35%-85%RH
外壳材料 :蓝黑相间ABS阻燃外壳机构件
外形尺寸:厚16.5×宽106×高112mm(超薄)
安全栅重量:150克
◆检测端隔离安全栅质保期:36个月

检测端隔离安全栅防爆认证参数
认证单位:国家防爆电气产品质量监督检验中心
防爆标志:[Exia Ga]ⅡC
认证参数 :Um=250VAC/DC;一进一出YR9120-EX端子(8-9)、一进二出YR9121-EX端子(8-9)、二进二出YR9122-EX端子(8-9、5-6):UO=28VDC,IO=93mA,PO=0.65W,CO=0.05uF,LO=2.4mH;一进一出YR9120-EX端子(7-9)、一进二出YR9121-EX端子(7-9)、二进二出YR9122-EX端子(7-9、4-6):UO=5VDC,IO=---mA,PO=---W,CO=70uf,LO=---mH。

检测端隔离安全栅接线图

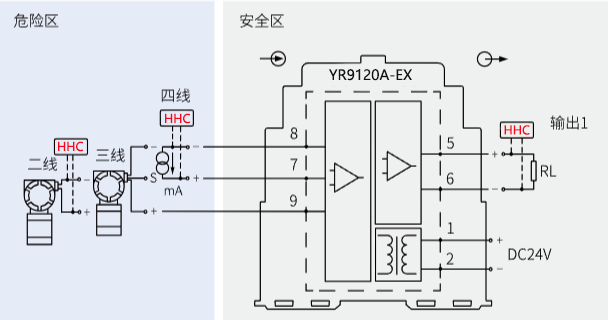

①一进一出YR9120-EX检测端隔离式安全栅接线图
一进一出检测端隔离式安全栅接线图

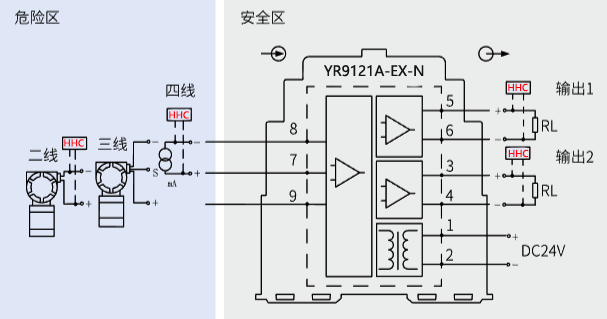

②一进二出YR9121-EX检测端隔离式安全栅接线图
一进二出检测端隔离安全栅接线图

③YR9120-EX-HART一进一出HART检测端隔离式安全栅接线图
HART检测端隔离安全栅接线图

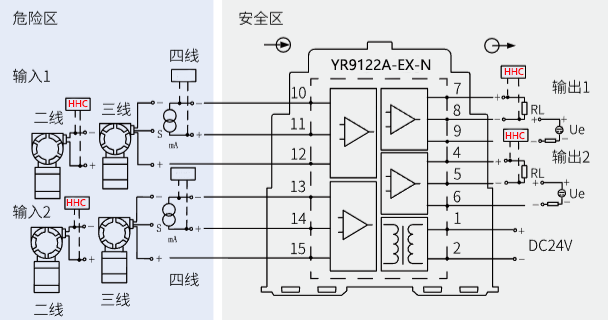

④二进二出YR9122-EX检测端隔离式安全栅接线图
二进二出检测端隔离式安全栅接线图
