开关量输入安全栅

2018/11/4 0:54:14 人评论 次浏览 分类:安全栅  仪表地址:http://yunrun.com.cn/product/1821.html

开关量输入隔离安全栅接受来自0区、1区、2区、ⅡA、ⅡB、ⅡC危险场所一侧符合DIN 19234和NAMUR的触点/接近开关输入,通过安全栅隔离传输到安全场所以继电器或晶体管输出开关量,具备继电器或晶体管输出常开/常闭转换设置功能。开关量输入隔离安全栅YR9110-EX 、YR9111-EX 、YR9112-EX 、YR9115-EX 、YR9116-EX和YR9117-EX六种型号。

继电器输出开关量安全栅型号
◆ 型号:YR9110-EX    开关量输入一进一出、独立DC24V供电、继电器输出
型号:YR9111-EX    开关量输入一进二出、独立DC24V供电、继电器输出
型号:YR9112-EX    开关量输入二进二出、独立DC24V供电、继电器输出

晶体管输出开关量安全栅型号
型号:YR9115-EX    开关量输入一进一出、独立DC24V供电、晶体管输出
型号:YR9116-EX    开关量输入一进二出、独立DC24V供电、晶体管输出
型号:YR9117-EX    开关量输入二进二出、独立DC24V供电、晶体管输出

扩展阅读:请大家参阅技术文章《开关量输入安全栅的继电器输出和晶体管输出的区别

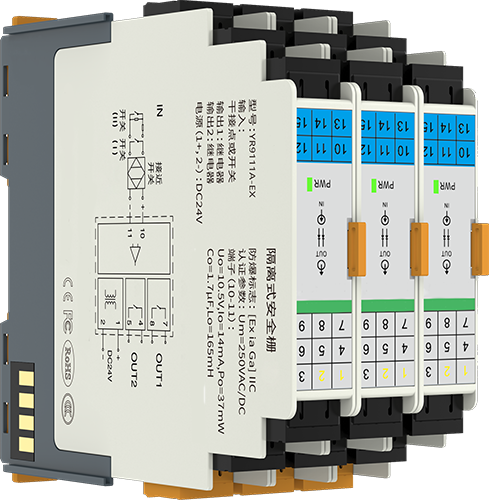

 开关量安全栅-昌晖仪表
开关量安全栅技术规格

◆ 开关量输入隔离安全栅工作电源:20-35VDC
◆ 功耗:约1.0W(一路)
◆ 现场传感器侧供电电压:约8V(开路时)
◆ 信号输入特性
①现场输入电流>2.1mA时,表示“ON”
②现场输入电流<1.2mA时,表示“OFF”
③开关滞后作用:200μs
◆ 输出特性
①继电器输出特性:响应时间20ms;驱动能力250VAC/2A,30VDC/2A
②晶体管输出特性:响应时间20ms;驱动能力:输出电流<20mA(1.2kΩ负载)。最大电流100mA,短路电流保护

②晶体管输出特性:
◆ 输出作用方式
①继电器输出:微型拨动开关1和2设置(控制通道1和2),置ON侧继电器常闭输出,置OFF侧继电器常开输出
②晶体管输出:微型拨动开关1和2设置(控制通道1和2),置ON侧晶体管输出“E-C间导通”,置OFF侧晶体管输出“E-C间截止”

◆ 性能指标
①绝缘强度:本安端/非本安端2500VAC/1分钟,非本安端间1000VAC/1分钟
②工作温度:-20~60℃
③相对湿度:35%-85%
④贮存温度:-20~80℃
◆ 开关量安全栅结构及外形尺寸
①产品结构:35mm导轨卡装式,ABS外壳材料,拔插式端子
②外形尺寸:厚16.5×宽106×高112mm
③产品特点:宽范围供电,可选择输出模式

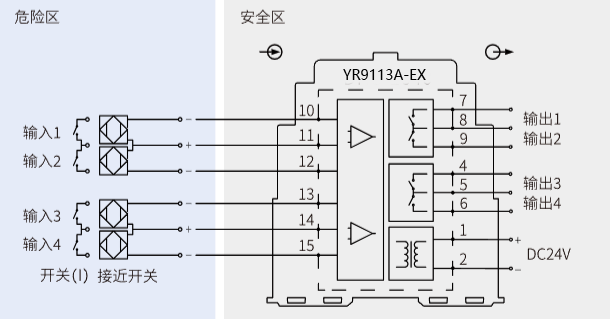

开关量安全栅接线图

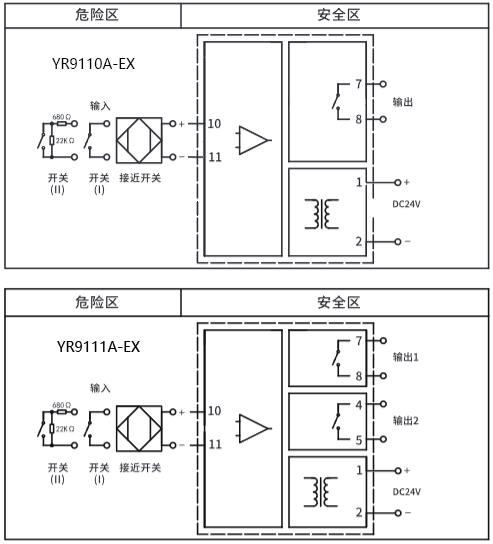

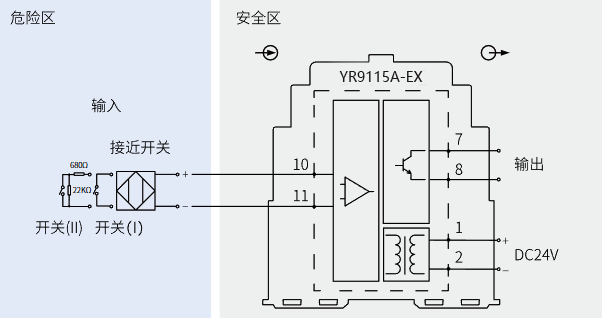

YR9110-EX 和YR9115-EX 开关量安全栅接线图
昌晖YR9110-EX 开关量安全栅接线图

YR9111-EX 和YR9116-EX 开关量安全栅
接线图

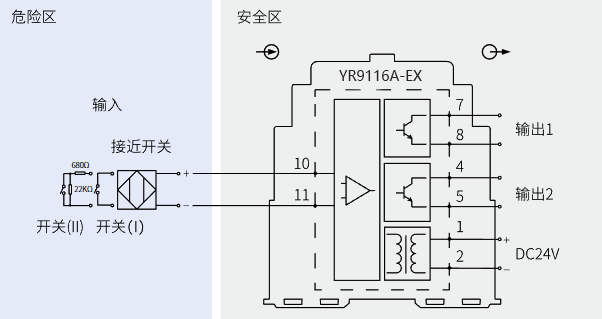

YR9111-EX 和YR9116-EX 开关量安全栅接线图

YR9112-EX 和YR9117-EX 开关量安全栅
接线图

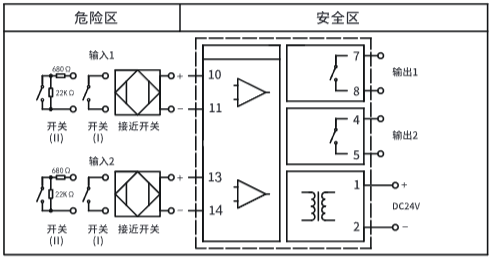

YR9112-EX 开关量安全栅接线图
