1、二等铝点标准铂电阻温度计结构特点
二等铝点标准铂电阻温度计WRPB-8感温元件采用四端标准电阻器的形式，便于消除引线电阻对测量值的影响。温度计的元件骨架采用高纯人造石英玻璃，制成十字形，并带有锯齿口。螺旋状高纯度铂丝盘绕在齿口间，抗震性大大增加，机械强度好。该石英膨胀系数小，又不产生污染铂丝的有害气体与杂质，且绝缘电阻高而无磁性。鉴于石英材料还有气密性号又耐高温，故选为温度计外套管材料。
为了提高标准铂电阻温度计上限温度，以便经铝凝固点分度，铝点标准铂电阻温度计长度加长，但过长又会加长贵金属铂引线，故长度定为520mm。外径仍为Ф7±0.6mm，因此不影响客户原检定设备的使用。
为尽量减少热辐射影响，二等铝点标准铂电阻温度计WRPB-8感温元件上部的外套管部分做了喷砂处理，四根铂引线外接四条紫铜引线。
2、WZPB-8主要技术指标
①测温范围：0-660.323℃为铝点中温二等标准铂电阻温度计；-189.3442~660.323℃为铝点全温二等标准铂电阻温度计

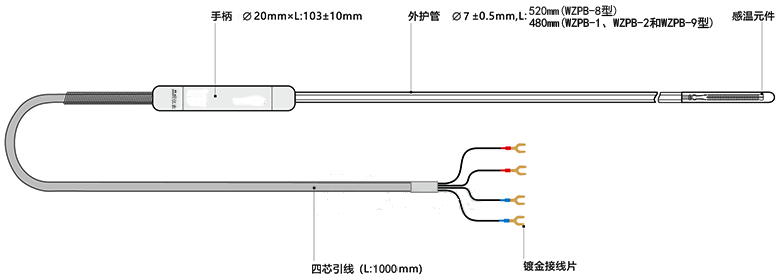

②长度：520mm；直径：Ф7±0.6mm
③铝点标准铂电阻温度计的感温元件必须满足下列两个条件之一：WGa≥1.11807或WHg≤0.844235
④稳定性：
首次检定的二等铝点标准铂电阻温度计在660℃退火4小时后，测量Rtp及铝固定点的Rt，再求出Wt，然后再660℃退火100小时后，再测量Rtp和Wt，退火前后测量值之差的绝对值转换为温度差值不超过表1规定的数值，稳定性考核完后，进行分温区检定。
表1
|
项目 |
首次检定标准铂电阻温度计的稳定性要求 |
||
|
工作基准铝点铂电阻温度计 |
铝点一等标准铂电阻温度计 |
铝点一等标准铂电阻温度计 |
|
|
Rtp |
3.0 |
4.0 |
8.0 |
|
WAl |
5.0 |
10.0 |
20.0 |
|
WZn |
4.0 |
8.0 |
16.0 |
⑤温度计在各固定点多次分度及相邻周期检定结果的稳定性要求
二等铝点标准铂电阻温度计在660℃退火2小时后，在各个固定点温度上连续复现两次，两次复现记过之差的绝对值换算成温度值应不超过表2规定的数值。在检定过程中多次测量的Rtp之间的最大差值的绝对值，换算成温度值应不差过表2规定的数值
表2
|
项目 |
各固定点分度多次的差值 |
两相邻周期检定结果的差值 |
||||
|
工作基准 |
一等 |
二等 |
工作基准 |
一等 |
二等 |
|
|
RtP |
2.0 |
2.5 |
5.0 |
3.0 |
5.0 |
10 |
|
WAl |
2.0 |
4.0 |
6.0 |
6.0 |
12 |
24 |
|
WZn |
1.5 |
2.0 |
4.0 |
4.5 |
9.0 |
18 |
|
WSn |
1.2 |
1.8 |
3.6 |
3.5 |
7.0 |
14 |
|
WIn |
1.2 |
1.8 |
3.6 |
3.5 |
7.0 |
14 |
|
WGa |
1.0 |
1.5 |
3.0 |
2.0 |
4.0 |
8.0 |
|
WHg |
1.2 |
1.8 |
3.0 |
2.0 |
5.0 |
10 |
|
WAr |
1.5 |
3.0 |
6.0 |
4.0 |
8.0 |
16 |
⑥自热效应：在水三相点温度测量的自热效应换算为温度值应不超过表3的规定
表3
|
项目 |
工作基准 |
一等标准 |
二等标准 |
|
自热效应/mk |
2.0 |
3.0 |
4.0 |
|
热电势/μV |
0.6 |
0.8 |
1.5 |
⑦热电势：温度计在铝凝固点时温度计任意两引线间的热电势不应超过表3的规定
⑧室温下绝缘电阻＞200MΩ，高温下绝缘电阻＞80MΩ；
⑨Rtp=25Ω±1
3、订货型号
铝点中温基准铂电阻温度计：型号WZPB-6
铝点一等铂电阻温度计：型号WZPB-7
铝点二等铂电阻温度计：型号WZPB-8
