从英国科学家的电阻实验，到加拿大引领世界的DCC技术，一场持续近两百年的精度追逐。
导读
1833年，一位英国科学家设计了一种简单而巧妙的电路。他或许没有想到，这项发明将在此后的近两个世纪里不断演变，最终成为人类测量微小电阻变化、建立精密温标乃至验证量子电学标准的重要工具。
今天，一台顶级精密电阻电桥能够分辨十亿分之一级别的电阻比例变化。
这意味着什么？对于一只阻值约为25Ω的标准铂电阻温度计，在0°C附近，温度变化1mK(千分之一摄氏度)，对应的电阻变化大约只有0.1mΩ。而要分辨1μK(百万分之一摄氏度)的等效变化，测量系统就需要面对约0.1μΩ的电阻差异。
如此微小的变化，早已不是普通万用表所能轻易应对的挑战。
从机械开关与检流计，到精密变压器，再到磁通零平衡与数字反馈控制，精密电桥的发展，实际上是一部人类不断逼近电学测量极限的历史。
而这段历史中，有一个国家扮演了格外重要的角色-加拿大。
故事的开始
一个以别人名字命名的电桥：惠斯通。
1833年，清朝道光十三年，中国已饱受鸦片的毒害，第一次鸦片战争箭在弦上。天灾人祸不断，内忧外患。在东印度公司的母国，英国科学家克里斯蒂发表了一种利用导体网络比较电阻的方法。它的巧妙之处，在于不必直接测量微小电压或电流，而是调整电阻网络，直到检流计指示为零。当电桥达到平衡时，未知电阻便可以通过已知电阻的比例关系求出。

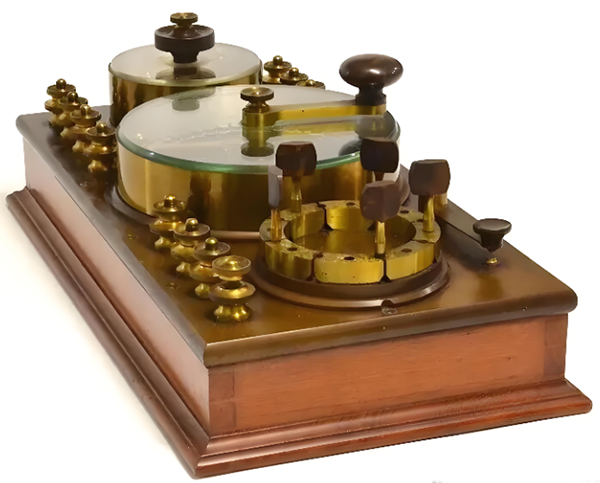

十年后，查尔斯·惠斯通对这一技术进行了介绍和推广，最终使它以自己的名字广为人知。在现代电子工程教科书中，惠斯通电桥(Wheatstone Bridge)几乎是所有学生都会遇到的经典电路。虽然发明者并不是惠斯通。
惠斯通电桥的工作原理确立了精密电测量最重要的思想之一：与其绝对测量一个物理量，不如将它与一个已知标准进行比较。这一思想，后来贯穿了交流变压器电桥、直流电流比较仪以及现代量子电阻计量。
1887-1915年：铂电阻温度计改变了电桥的命运
休·朗伯恩·卡伦达(Hugh Longbourne Callendar)在19世纪末推动铂电阻测温的发展，使电阻测量逐渐成为高精度温度计量的重要基础。当时，科学家开始认识到，高纯度铂金属的电阻随温度变化具有良好的重复性。1887年，英国物理学家卡伦达发表了铂电阻测温方面的重要研究，随后又与其他研究人员不断完善测温理论和仪器结构。随后铂电阻温度计逐渐成为精密温度测量的重要工具。
但一个新问题随之出现：温度计足够稳定，并不意味着测量它的仪器也足够准确。当时的电桥受到接线电阻、接触电阻、热电动势和人工操作误差的影响。尤其是不同金属连接处产生的微小热电动势，可能与温度计电阻变化所引起的测量信号处于相近量级。美国国家标准局(NBS，今天的NIST)于是发展出专门用于精密铂电阻测温的电桥技术。其中最著名的，便是Mueller Bridge(莫勒电桥)。

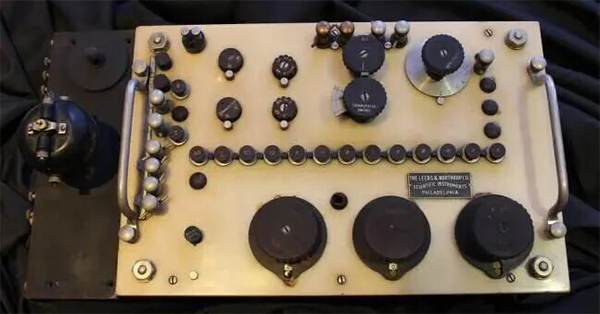

莫勒电桥(Mueller Bridge，常被译为穆勒电桥)是一种用于高精度测温的变型惠斯通电桥。它由美国国家标准局(NBS，现 NIST)的科学家尤金·莫勒(Eugene F. Mueller)于1910年左右设计，专门配合高精度铂电阻温度计(SPRT/PRT)使用，是经典温度计量和标准校准领域的核心仪器。
1915年，E.F.Mueller与同事发表了关于电阻测温惠斯通电桥的重要技术论文。此后，Mueller电桥成为精密铂电阻测量的经典仪器之一。
通过精密电阻网络、换向与引线补偿等测量方法，工程师可以显著削弱连接导线及寄生电势所产生的误差。在随后的数十年中，Mueller电桥在温度标准实验室占据重要地位。不过，这些仪器仍然需要复杂的操作。为了取得一个准确的测量结果，计量人员往往必须反复调整电桥、切换连接、等待热平衡并记录多组数据。
精密测量是一门科学，也是一门考验耐心的手艺。
20世纪中叶：交流电桥带来一场革命
直流电桥有一个长期存在的麻烦：热电动势。只要测量回路中的不同金属连接点存在温差，就可能产生微小的直流寄生电压。工程师开始思考：既然这些干扰主要表现为直流信号，为什么不改用交流电来测量电阻？
于是，交流电阻电桥逐渐走向精密计量的中心舞台。交流测量并不是简单地把直流电源换成交流电源。真正的突破来自精密变压器比例技术与相敏检测。传统电阻比例臂依靠电阻器维持准确的比例，而变压器比例臂可以利用绕组匝数构造高度稳定的比例关系。通过合理的绕组结构、屏蔽及误差补偿，交流电桥实现了极高的比例准确度。

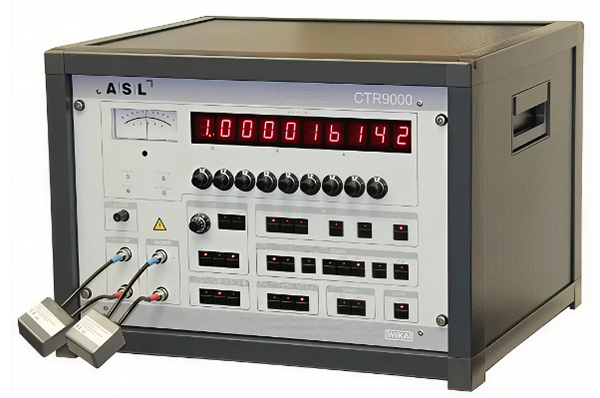

英国Automatic Systems Laboratories(ASL)是这一领域的重要推动者
20世纪70年代末，ASL推出的F系列电阻测温电桥开始结合精密模拟测量技术与微处理器控制。1980年代，F18等型号进一步发展了多级精密变压器比例技术，成为许多高等级温度计量实验室熟悉的仪器。交流电桥具有几个突出的特点：通过相敏检波抑制直流寄生电势，在适当设计下获得优秀的低噪声性能，以及高度稳定的电阻比例测量。
当然，交流测量也带来了新的挑战。
即使测量的是一只纯电阻，实际导线、绕组和连接器仍然存在分布电容、电感与漏电通道。它们会产生正交分量和频率相关误差，需要通过精密的电桥设计加以补偿。但从整体上看，交流电桥为标准铂电阻温度计提供了一条成熟、可靠的高精度测量路径，并一直延续至今。
1962年：加拿大科学家开启磁平衡测量时代
精密电桥历史中另一个重要转折发生在加拿大。20世纪60年代，加拿大国家研究委员会(National Research Council Canada，NRC)的科学家开始系统发展电流比较仪(Current Comparator)技术。
1962年，P.N.Miljanić、N.L.Kusters和W.J.M.Moore发表了关于高精度交流电流比较仪的重要论文。他们所研究的基本思想极具吸引力：如果两组电流通过不同匝数的线圈，并且产生的磁作用恰好相互抵消，那么就可以利用绕组匝数关系精确比较两股电流。
当两组绕组方向相反、安匝数达到平衡时，有：N1×I1=N2×I2，因此：I1/I2=N2/N1，这使电流比较从传统电阻网络的限制中走出来，转而利用磁通平衡建立高精度比例。电流比较仪技术最初的重要应用之一是交流电流比例测量，后来又扩展到直流测量领域。对于直流电流而言，挑战是如何可靠地检测极其微弱的剩余直流磁通。通过磁调制检测、零磁通反馈以及精密绕组设计，直流电流比较仪(Direct Current Comparator，简称DCC)逐渐发展成为电学计量的重要技术。
DCC最迷人的地方，是追求一种近似的“零状态”。
当比较仪达到平衡时，磁检测系统并不需要精确测出一个很大的磁通，而只需要敏锐地识别偏离零点的极微小磁通。这种零平衡测量思想，有效降低了检测器增益变化对测量比例的影响。
从测量电流到比较电阻：DCC电桥的成熟
既然可以极其精确地比较两股电流，那么能否进一步利用它比较两个电阻？答案是肯定的。
假设未知电阻为Rx，参考电阻为Rs，两者分别流过电流Ix和Is。当DCC的绕组实现磁平衡时：Ix×Nx=Is×Ns，同时，通过另一个平衡条件，使两个电阻上的电压相等：Ix×Rx=Is×Rs两个条件结合起来，得到：Rx/Rs=Nx/Ns如此一来，电阻比较便与高精度磁安匝平衡联系起来。
实际上，成熟的DCC电阻电桥还需要精细的小数比例调节、零磁通检测、自动电流平衡、换向测量及系统误差补偿。这里有一个非常重要的技术细节：传统DCC电桥通常采用正反向直流测量，而不是单纯保持一个恒定方向的直流。通过改变测量电流方向并对结果进行适当组合，可以有效抵消相对稳定的寄生热电动势。这种方法兼具直流电阻测量和自动化误差抑制的优势。随着电子控制和自动化技术的发展，DCC电阻电桥逐渐能够提供亚ppm乃至更高水平的电阻比例测量性能。电桥也不再局限于温度计量，而是广泛用于标准电阻、精密电流分流器和其他电学计量装置的校准。
从加拿大国家实验室走向世界：两家企业的时代
一项计量技术要真正改变世界，仅仅停留在国家实验室的研究论文中是不够的。它需要被工程化、产品化，并且能够在不同国家、不同实验室长期稳定运行。加拿大不仅是电流比较仪技术的重要发源地之一，也逐渐发展出具有国际影响力的精密电阻电桥制造产业。其中最具有代表性的两家公司，是Guildline Instruments与Measurements International。
Guildline长期深耕电阻计量、电学标准及精密比较仪领域。其DCC电桥产品覆盖多种电阻比较与计量应用。
Measurements International(MI)则在自动直流比较仪方面形成了自己的技术与产品体系。
1980年代末，MI的6010系列自动DCC电桥进一步推动了这一技术的实用化。此后，6010系列及其后续产品在国际电阻计量市场获得广泛应用。
这些仪器有一个共同特点：它们并不依赖不断提高ADC位数来简单获得测量精度，而是将精密比例建立在磁平衡机制上，再结合自动控制、误差补偿和数字信号处理。
这也解释了一个看似有趣的现象：在半导体技术飞速发展的今天，一项诞生于半个多世纪前的磁学比较技术，仍然活跃在最顶尖的电学计量实验室中。DCC的价值不仅是测得更细，更在于其高比例线性度、长期稳定性以及可校准的系统结构。在某些高精度比较任务中，这些特征比单纯的显示分辨率更加重要。
1990年：温标走向统一，测温电桥成为关键工具
1990年，国际温标ITS-90正式启用。它通过一系列规定的温度固定点、标准铂电阻温度计与数学插值关系，为世界各国提供了统一的实用温度测量体系。
在标准铂电阻温度计适用的温区，温度不是简单地由一个电阻值直接决定，而是由铂电阻在测量温度和水三相点温度下的电阻比，结合规定的参考函数和偏差函数确定。
核心比例为：W(T90)=R(T90)/R(273.16 K)，这让电阻比例测量成为实现国际温标的关键步骤之一。
在标准实验室中，即使拥有性能优异的标准铂电阻温度计和高稳定性的温度固定点装置，若测量电桥的性能不足，仍然可能限制最终的温度测量不确定度。交流电阻测温电桥与DCC电阻电桥由此形成两条长期并行的高精度测量技术路线。它们并非简单的先进与落后关系，而是在工作频率、噪声抑制、寄生参数、测量速度及系统结构方面，各有特点。
精密温度计量，也因此成为电学测量与热学测量深度交汇的领域。
21世纪：数字化技术让古老电桥焕发新生
进入21世纪，数字电子技术、低噪声模拟电路和自动化控制系统迅速发展。
24位及更高标称分辨率的模数转换器、高稳定性电压基准、数字信号处理器和自动化测量软件，为精密电桥带来了新的可能。
现代精密电阻测量主要呈现出三条技术路线。
第一条，是传统比例电桥的数字化。
交流变压器电桥和DCC电桥仍然保留其核心物理测量原理，但越来越多地采用数字控制、自动平衡、软件校准和数据分析。在这样的系统中，数字电子技术并不是取代精密比例结构，而是帮助其发挥更好的性能。
第二条，是直接采样式数字电桥。
通过同步采集未知电阻与参考电阻两端的电压，结合经过严格控制的激励电流，在数字域计算电阻比。这种方案具有灵活性高、容易集成以及便于自动化的优势。但需要注意，ADC的分辨率并不等同于电阻比例测量准确度。参考源稳定性、通道增益匹配、非线性、低频噪声和热电势仍然必须得到妥善处理。
第三条，是量子电学标准与经典精密电桥的结合。
1980年，克劳斯·冯·克利青发现整数量子霍尔效应，后来成为现代电阻计量的重要基础。
在量子霍尔效应中，特定条件下的电阻与基本物理常数之间存在精确关系：RK=h/e²
2019年，国际单位制完成重要修订，普朗克常数h和元电荷e的数值被固定，使量子电学标准在现代计量体系中具有更加基础的地位。
量子霍尔电阻标准提供高度可复现的电阻参考，而高精度电流比较仪则可以承担量子电阻与常规标准电阻之间的精密比较任务。值得一提的是，加拿大NRC至今仍在使用自行设计制造的低温电流比较仪(Cryogenic Current Comparator，CCC)开展高准确度电阻计量。从经典电桥到量子电阻标准，这条技术发展线索跨越了近两个世纪，却始终围绕同一个主题：如何建立一个足够准确、足够稳定，而且能够被独立验证的测量比例。
回望两百年：精密测量从来不只有一条道路
回顾精密测量电桥的发展历史，可以发现一个耐人寻味的规律：新技术的出现，并不必然意味着旧技术的消失。19世纪的电阻平衡原理仍然存在于现代电学实验之中。20世纪发展起来的交流变压器比例电桥，仍然是高精度温度计量的重要工具。加拿大科学家开创的电流比较仪技术，也依然活跃在世界最高等级的电学计量系统中。数字技术为这些经典原理注入了新的生命力，而量子电学标准又为精密测量提供了更为坚实的基础。
不同技术路线各有自己的优势，也各自面临物理限制。
真正推动精密测量不断进步的，并不是某一项技术的独占，而是科学研究、精密制造与工程创新之间持续不断的竞争。

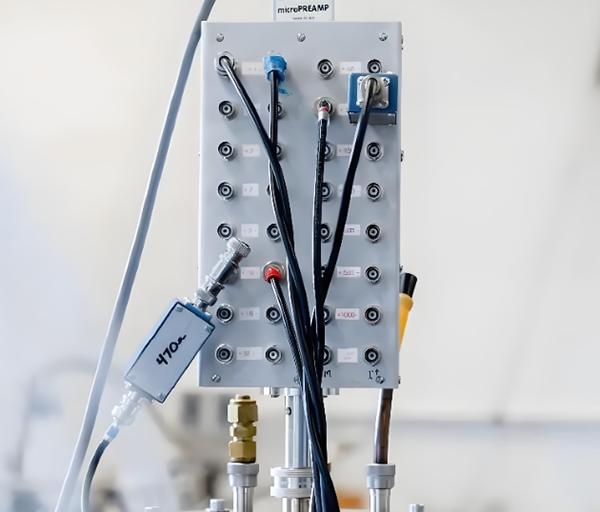

电学标准(加拿大国家研究委员会NRC)
如果说英国和美国科学家在精密测温电桥发展的早期奠定了重要基础，那么加拿大无疑在现代DCC技术的发展与产业化方面留下了浓墨重彩的一笔。从NRC实验室的基础研究，到Guildline和Measurements International的产业化实践，加拿大建立了一条独特的精密电学计量技术发展道路。
在这样一个市场规模有限、技术门槛极高、用户群体高度专业化的行业中，能够长期制造高精度DCC电阻电桥的企业本就屈指可数。而现在，一个值得关注的新变化正在酝酿。
据筹备信息，加拿大有望迎来第三家DCC电阻电桥制造商。对于一个长期由少数专业厂商服务的技术领域来说，新参与者的出现，无疑值得期待。
它是否会带来新的产品设计理念？是否能够进一步改善仪器的自动化程度、操作体验与应用灵活性？又将如何在这一历史悠久的精密测量领域建立自己的技术特色？
这些问题，仍然需要等待实际产品与测量数据给出答案。
但可以肯定的是，从克里斯蒂的电阻网络，到卡伦达的铂电阻温度计，再到加拿大科学家的磁平衡电流比较仪，人类对更高测量准确度的追求从未停止。近两个世纪之后，这段历史仍在继续。
